CAZN 스마트 농업 솔루션: 신뢰할 수 있는 센서 융합 엔지니어링

농업용 로봇 인식의 가장 큰 과제는 단순히 명확하게 보는 것이 아니라 너무 다양한 데이터를 이해하는 것입니다. 다중 센서 융합은 본질적으로 안전 중복이 아닙니다. 적절한 엔지니어링이 없으면 시스템 소음의 증폭기가 될 수 있습니다.

이 진술은 농업 자동화에서 자주 논의되지만 엔지니어링 수준의 솔루션을 제공하는 경우는 거의 없습니다. 진흙, 먼지, 밝은 조명, 진동이 심한 환경에서 지속적으로 작동할 수 있는 농업용 로봇에는 단순히 카메라, LiDAR, IMU 및 GNSS 수신기를 차량에 장착하는 것보다 훨씬 더 많은 것이 필요합니다. 안정적인 성능 뒤에는 인식, 연결성, 엣지 컴퓨팅 및 모션 제어를 통합하는 체계적인 아키텍처가 있습니다.

CAZN은 설립 이후 포괄적인 스마트 농업 솔루션을 개발하고 구현하는 데 전념해 왔습니다. 우리는 이 원칙을 제품 설계의 기본 규칙으로 취급합니다. 즉, 모든 센서, 모든 와이어링 하니스, 모든 동기화 프로세스는 엔지니어링 검증을 거쳐야 합니다. 그렇지 않으면 더 많은 센서를 추가하면 인식이 향상되기는커녕 소음만 더 많이 발생하게 됩니다.

1. 핵심 문제: 농업 분야에서 단순히 센서를 추가하는 것이 실패하는 이유

다중 센서 융합은 실험실이나 통제된 환경에서 잘 작동하는 경우가 많습니다. 그러나 실제 농업 분야에서는 세 가지 범주의 과제가 훨씬 더 두드러집니다.

환경 간섭: 먼지, 습기, 진흙, 직사광선, 고르지 못한 야간 조명은 원시 시각 및 LiDAR 데이터에 상당한 이상치를 초래할 수 있습니다.

기계적 진동: 농업 기계 엔진, 고르지 못한 지형 및 작동 장비의 충격으로 인해 IMU 바이어스 드리프트 및 간헐적인 커넥터 연결 끊김이 발생하여 일시적인 신호 스파이크가 발생할 수 있습니다.

전자기 호환성(EMC): 가변 주파수 드라이브, 솔레노이드 밸브, 무선 통신 장비 및 고주파 전원 배터리 시스템은 케이블 및 접지 루프를 통해 아날로그 및 디지털 신호에 간섭을 일으킬 수 있습니다.

이 세 가지 요소가 상호 작용할 때 일반적인 증상으로는 수백 미터 작동 후 갑작스러운 위치 지정 점프, 물체 인식 신뢰도 변동, 간헐적인 잘못된 긴급 제동 등이 있습니다.

많은 경우 근본 원인은 알고리즘 자체가 아니라 인식 데이터 체인 전반에 걸쳐 엔지니어링 일관성이 부족하기 때문입니다.

2. 스마트 농업 솔루션을 위한 CAZN의 4계층 아키텍처

CAZN은 포괄적인 스마트 농업 솔루션을 4개의 기능 계층으로 구성하며 각 계층에는 기술 요구 사항과 결과물이 명확하게 정의되어 있습니다.

2.1 인식 계층: 모든 것을 설치하는 대신 특정 응용 프로그램에 대한 센서 선택

우리는 모든 농업용 로봇에 사용 가능한 모든 센서를 장착하는 것을 옹호하지 않습니다. 대신 CAZN은 다양한 운영 환경에 맞춰 보정된 센서 구성을 제공합니다.

개방형 파종 및 작물 보호: GNSS RTK, 듀얼 안테나 IMU, 밀리미터파 레이더 및 다중 RGB 카메라는 고정밀 포지셔닝 및 장애물 회피에 중점을 둡니다.

과수원 수확 및 검사: 식물과 과일의 3차원 인식에 초점을 맞춘 3D LiDAR, 깊이 카메라 및 조인트 토크 센서.

온실 및 환경 제어 농업: 작물 성장 평가 및 환경 모니터링에 중점을 둔 2D 비전, 다중 스펙트럼 카메라 및 토양 수분 센서 어레이.

배송 전에 모든 센서는 외부 교정, 하드웨어 트리거링을 사용한 타임스탬프 정렬 및 기본 노이즈 특성화를 거칩니다. 목표 동기화 오류는 1ms 미만이므로 배포 현장에서 수동 교정과 관련된 불확실성이 줄어듭니다.

2.2 연결 계층: 물리적 계층에서 잡음을 억제하는 자동차 등급 배선 하니스

연결 계층은 가장 자주 간과되는 구성 요소 중 하나이지만 전체 시스템 안정성에 상당한 영향을 미칩니다. CAZN의 솔루션은 표준화된 연결 사양을 따릅니다.

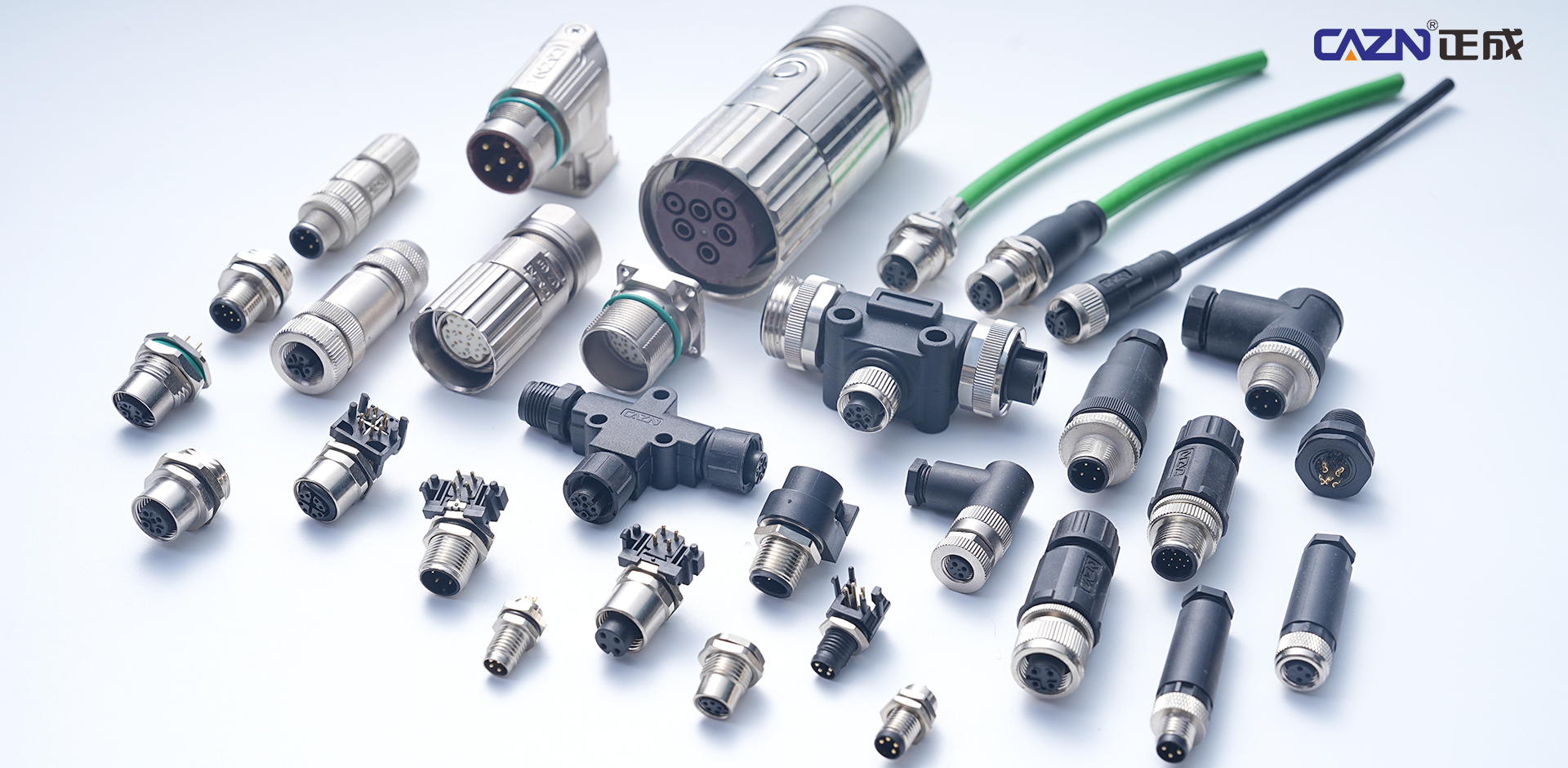

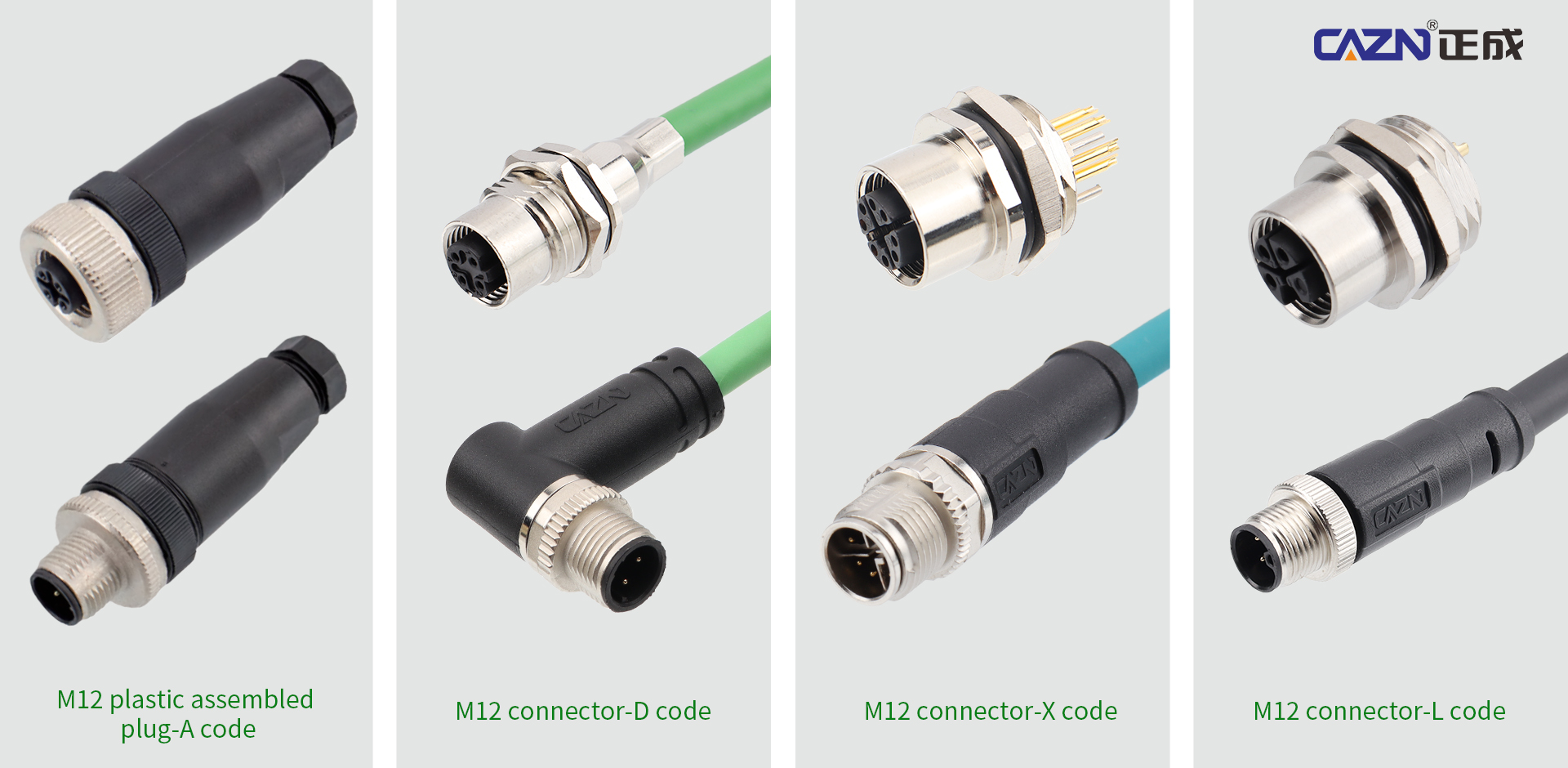

주요 통신 네트워크: 고속 이더넷 통신용 M12 X 코드 커넥터, 금속 나사식 잠금 메커니즘 및 IP67/IP69K 보호 기능을 갖추고 있습니다. 차폐 접지는 시스템의 EMC 설계 요구 사항에 따라 구현됩니다.

전원 공급 장치 및 CAN 버스: 5핀 또는 8핀 구성, 내진동 나사형 잠금 장치 및 ISO 11898 기반 CAN 통신과의 호환성을 갖춘 M12 A 코드 커넥터.

아날로그 및 저속 신호: M8 원형 커넥터 또는 잠금 보드 장착 커넥터, 신호 케이블은 전원 하니스에서 멀리 배치되고 권장 분리 거리는 최소 200mm입니다.

안테나 연결: GNSS 및 무선 데이터 무선 시스템은 TNC 또는 N 유형 커넥터를 사용하여 까다로운 응용 분야의 SMA 연결에 비해 진동으로 인해 느슨해지는 위험을 줄입니다.

우리 연구실에서는 10~500Hz 무작위 진동 테스트, IP69K 고압 세척 테스트 및 ±8kV ESD 접촉 방전 테스트를 수행합니다. 이러한 테스트는 커넥터 자체가 추가적인 신호 간섭 원인이 되지 않도록 하는 데 도움이 됩니다.

2.3 엣지 컴퓨팅 계층: 하드웨어 엔지니어링과 알고리즘 조정

온보드 엣지 컴퓨팅 장치는 CPU, NPU 및 GPU를 포함한 이기종 컴퓨팅 리소스를 통합하여 CAZN의 독점 소프트웨어 기능을 지원합니다.

다중 센서 융합 포지셔닝 엔진: 긴밀하게 결합된 GNSS/INS 통합 및 LiDAR 주행 거리 측정 기능은 울창한 나무 캐노피 아래나 온실 내부와 같이 위성 신호를 사용할 수 없는 경우 포지셔닝 성능을 유지하는 데 도움이 됩니다. 목표는 지정된 작동 조건에서 30분 이상 센티미터 수준의 위치를 ​​유지하는 것입니다.

작물 인식 및 세분화 모델: 주요 작물, 과일 및 채소, 상업용 작물에 대해 훈련된 경량 모델은 지속적인 모델 개선을 가능하게 하는 OTA 업데이트를 통해 애플리케이션별 인식 및 세분화를 지원합니다.

기능 안전 모니터링 모듈: 시스템은 센서 상태, 데이터 신선도 및 커넥터 상태를 실시간으로 모니터링합니다. 이상이 감지되면 적절하게 저하된 작동 모드를 트리거하거나 안전 정지를 시작합니다.

2.4 클라우드 및 운영 관리 계층

클라우드 플랫폼은 지도 생성, 작업 파견, 운영 데이터 수집 및 모델 업데이트를 지원합니다.

웹 또는 모바일 인터페이스를 통해 농장 관리자는 운영 궤적, 영역 범위, 비정상적인 경고 및 장비 상태를 모니터링할 수 있습니다. 또한 운영 분석 및 농장 관리 결정을 지원하기 위해 밭, 작물 유형 및 재배 계절별로 보고서를 생성할 수 있습니다.

3. 스마트 농업 솔루션을 위해 CAZN을 선택하는 이유는 무엇입니까?

애플리케이션 중심 시스템 설계: 엔지니어링 한계를 보완하기 위해 과도한 센서 구성을 사용하는 대신 특정 작동 조건 및 기능 요구 사항에 따라 센서 조합을 선택합니다.

표준화된 연결 엔지니어링: CAZN의 M12 산업용 연결 및 배선 하네스 사양은 물리적 계층에서 간섭을 억제하여 안정적인 인식을 위한 기반을 구축하는 데 도움이 됩니다.

통합 알고리즘 및 하드웨어 개발: 인식, 보정, 배선 하니스 설계 및 에지 컴퓨팅은 조정된 엔지니어링 노력을 통해 개발 및 개선되어 다양한 공급업체 간의 통합 격차를 줄입니다.

반복 가능한 배포: 개별 농업용  로봇부터 차량 운영, 개방된 필드에서 온실까지 당사의 솔루션은 다양한 농업 환경에서 표준화된 구현을 지원하도록 설계되었습니다.

4. 안정적인 장기 운영을 위한 농업용 로봇 구축

농업용 로봇의 궁극적인 척도는 얼마나 많은 센서를 탑재하느냐가 아니라 진흙탕과 까다로운 조건에서 한 달간 연속 작동한 후 얼마나 안정적으로 작동하는지입니다. 위치는 안정적으로 유지되어야 하고, 인식 결과는 일관성을 유지해야 하며, 비상 제동은 잘못된 활성화 없이 올바르게 반응해야 합니다.

CAZN의 포괄적인 스마트 농업 솔루션은 체계적인 엔지니어링, 센서 선택, 안정적인 연결, 엣지 컴퓨팅 및 지능형 제어를 통합 아키텍처에 통합하여 이러한 과제를 해결합니다.

CAZN은 센서 수량보다는 엔지니어링 일관성에 중점을 두어 농업 자동화를 실제 농업 환경에 더욱 안정적이고 확장 가능하며 적응 가능하게 만들기 위해 노력하고 있습니다.
