카즈엔 | M8 6핀 A코드 커넥터

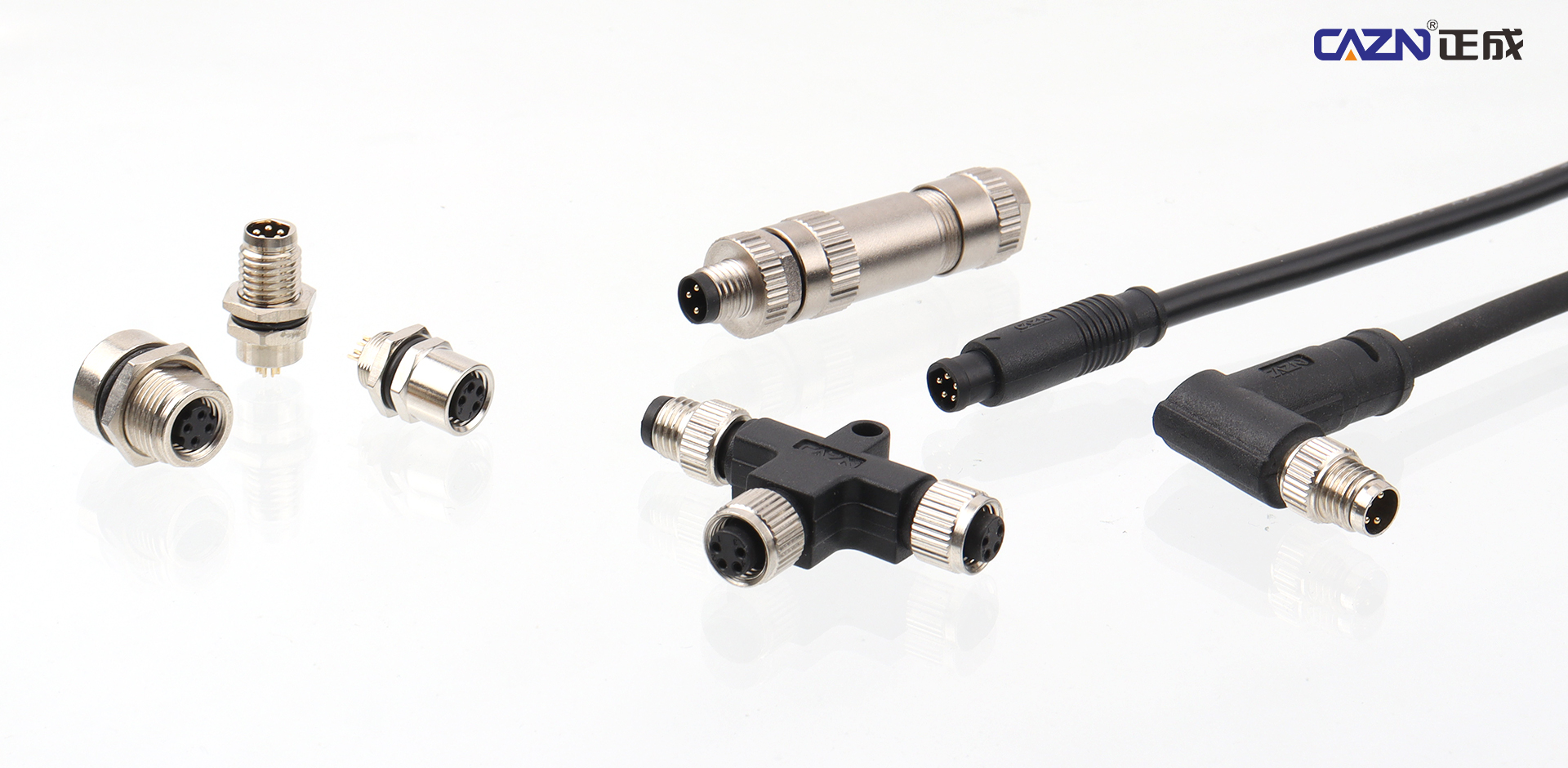

M8 6핀 A 코딩 커넥터는 IEC 61076-2-104를 준수하는 소형 산업용 상호 연결 솔루션입니다. 공간이 제한된 애플리케이션에서 다중 신호 전송을 위해 설계된 이 제품은 M8 × 1 나사식 잠금 메커니즘과 A 코드 키잉 기능을 갖추고 있어 B 코드 또는 D 코드 M8 커넥터와의 잘못된 결합을 방지합니다. 주요 장점은 컴팩트한 M8 폼 팩터 내에서 6개의 독립적인 신호 회로를 안정적으로 전송할 수 있다는 것입니다.

주요 전기 사양

핀 수: 6핀, A코드

정격 전압: 30V AC/DC

정격 전류: 접점당 1.5A; 접촉 저항 ≤ 5mΩ; 총 전류는 4A를 초과하지 않습니다. 접점 간격이 줄어들기 때문에 6핀 버전은 3핀 및 4핀 모델보다 정격 전류가 낮습니다.

보호 등급: 적절하게 결합되고 잠긴 경우 IP67로 특정 조건에서 먼지 유입 및 일시적인 침수로부터 보호합니다.

와이어 게이지: 일반적으로 0.14mm²(26AWG), 0.25mm²(24AWG)도 사용 가능합니다.

작동 온도: -40°C ~ +80°C

접점: 금도금 구리, 결합 주기 수명이 최소 500주기입니다.

구조: 차폐 버전과 비차폐 버전으로 제공됩니다.

배선 구성

와이어 색상 약어: BN = 갈색, WH = 흰색, BU = 파란색, BK = 검정색, GY = 회색, PK = 분홍색.

남성 및 여성 접점 레이아웃은 서로 대칭 이미지입니다. A 코드 키잉 기능은 잘못된 결합을 방지하여 커넥터가 B 코드 또는 D 코드 M8 커넥터가 아닌 호환 가능한 6핀 M8 A 코드 커넥터와만 결합되도록 합니다.

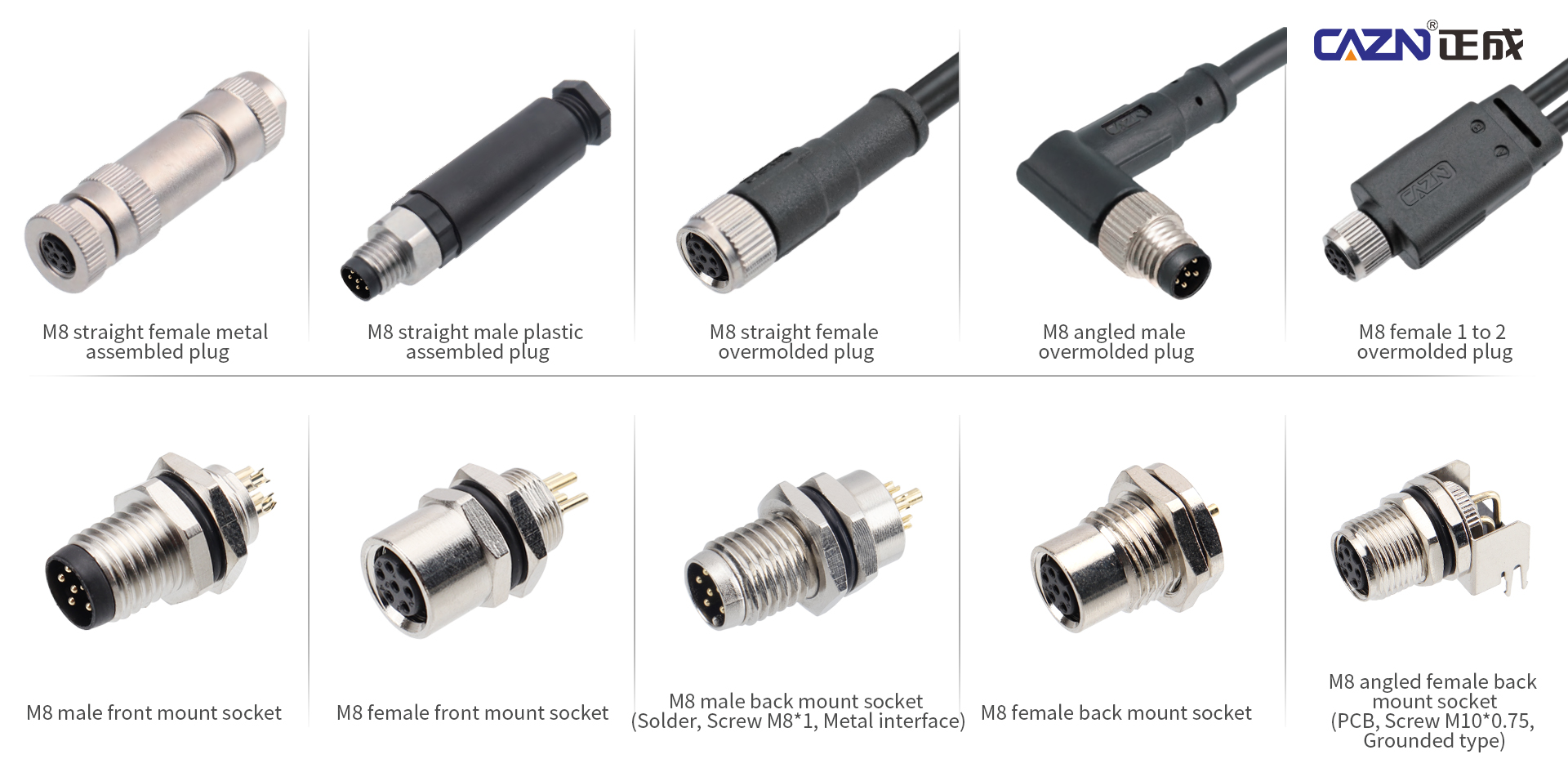

사용 가능한 커넥터 구성

성형 케이블 유형: 직선 또는 90도 각도 커넥터와 PVC 또는 PUR 케이블로 제공됩니다. 케이블과 커넥터는 공장에서 일체형으로 성형되어 가장 일반적인 구성입니다.

현장 배선 가능 유형: 사출 성형 없이 현장 배선용으로 설계되어 시운전, 문제 해결 및 유지 관리에 적합합니다.

패널 실장 리셉터클: 장비 회로 기판에 직접 통합하기 위한 PCB 표면 실장(SMD) 및 납땜 핀 버전뿐만 아니라 전면 실장 또는 후면 실장 패널 구성으로 제공됩니다.

수형 및 암형 버전: 다양한 연결 요구 사항을 충족하기 위해 수형 접점(핀) 또는 암형 접점(소켓)과 함께 제공됩니다.

일반적인 응용 분야

M8 6핀 A 코딩 커넥터는 저전력 신호용 고밀도 인터페이스로 일반적으로 다음과 같은 용도로 사용됩니다.

• 소형 로터리 엔코더

• 다중 채널 센서 및 측정 프로브

• 소형 산업용 카메라 및 정전기 제거기

• 다중 신호 획득을 위한 IO-Link 모듈

• 설치 공간이 극히 제한된 장비의 신호 연결

• 컴팩트 액추에이터용 신호 인터페이스

• 더 큰 M12 다중 핀 커넥터에 대한 더 작은 대안이 선호되는 다중 채널 신호 상호 연결

안정적인 신호 전송을 위한 CAZN M8 6핀 A 코드 커넥터

소형 다중 신호 인터페이스인 M8 6핀 A 코딩 커넥터는 소형 인코더, IO-Link 모듈 및 정밀 측정 장비에 이상적인 선택입니다. CAZN의 커넥터 계열은 IEC 61076-2-104 표준을 준수하며 안정적인 전기 성능과 진동 저항을 위한 금도금 접점을 특징으로 하는 동시에 환경 내구성과 호환성의 균형을 유지합니다.

CAZN은 고객이 통합 솔루션을 통해 장비 신호 상호 연결 요구 사항을 해결할 수 있도록 샘플 테스트, 커넥터 선택 지침 및 맞춤형 배선 하니스 서비스를 제공합니다.
