전 세계적으로 에너지 전환과 기후변화 대응이 진행되는 가운데, 태양광 산업은 핵심 원동력으로 전례 없는 속도로 기술 발전을 가속화하고 있습니다. 한편, 풍력 발전 분야에서 피치 제어 시스템은 풍력 터빈의 블레이드 피치 각도를 제어하고 효율적인 풍력 에너지 포집 및 변환을 담당하는 핵심 구성 요소로서 매우 높은 작동 안정성을 요구합니다. 이 과정에서 CAZN은 뛰어난 연결 기술과 솔루션을 사용하여 필수적인 전기 및 신호 전송 링크를 구축하고 풍력 터빈 피치 제어 시스템의 효율적이고 안정적인 작동을 위한 견고하고 신뢰할 수 있는 기술 지원을 제공합니다.

풍력 터빈 피치 제어 시스템은 블레이드 피치 각도를 조정하여 풍력 에너지 포집 효율을 최적화하고 전력 출력을 제어하며 극한 기상 조건에서 터빈을 보호하는 역할을 합니다. 피치 시스템은 장기간 고강도 작동으로 복잡하고 가변적인 바람 조건에서 작동해야 하므로 연결 솔루션은 높은 신뢰성, 진동 및 충격 저항, 열악한 환경에 대한 적응성을 갖추어야 합니다. 현재 풍력 터빈 피치 제어 시스템의 주류 연결 솔루션에는 주로 다음과 같은 주요 구성 요소가 포함됩니다.

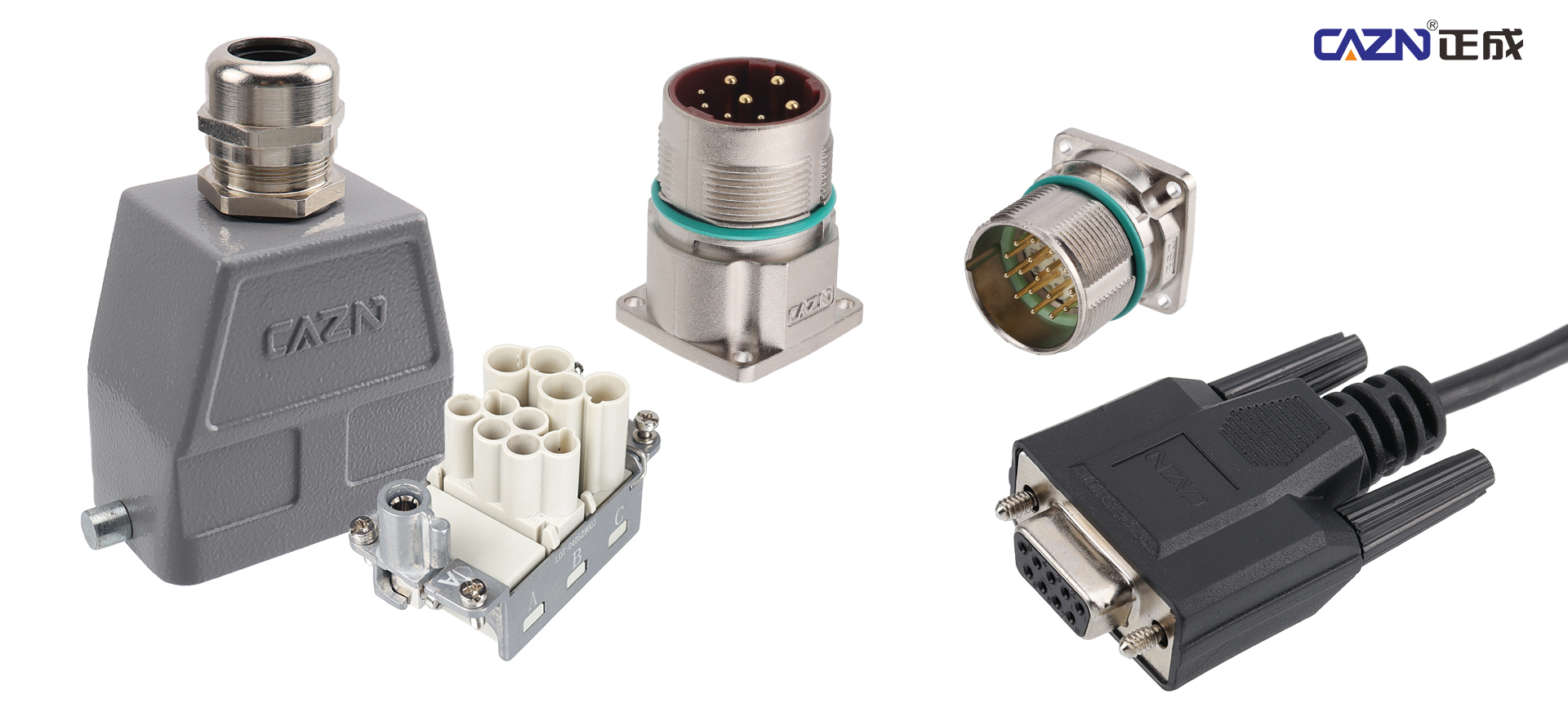

핵심 커넥터 선택 솔루션

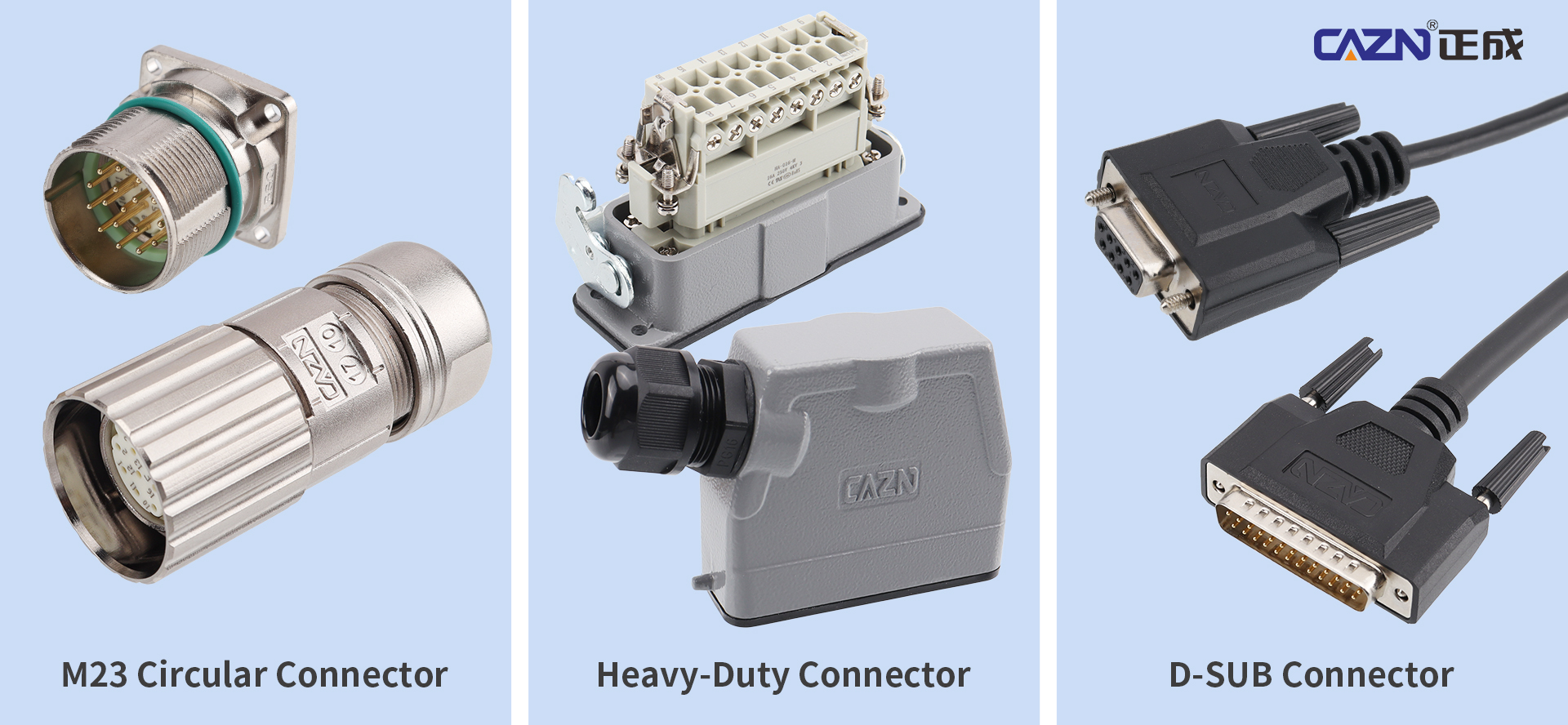

M23 원형 커넥터

M23 원형 커넥터는 드라이브, 모터, 인코더, 센서 및 기타 구성 요소를 연결하는 데 널리 사용됩니다. 이 커넥터는 고전력 전류 전송 요구 사항을 충족하는 높은 전류 전달 용량이 특징입니다. 동시에 제어 신호 전송 및 데이터 모니터링을 담당하여 역동적이고 정확한 위치 제어를 보장합니다. 일부 고급 시스템에서는 M23 커넥터가 중복 연결 시스템의 일부 역할을 하여 전반적인 시스템 안전성을 향상시킬 수도 있습니다.

● 강력한 동력전달 및 내진동성

풍력 터빈 피치 제어 시스템의 핵심은 구동 모터와 컨트롤러에 있으며, 여기에는 우수한 고전력 전류 전달 기능을 갖춘 커넥터가 필요합니다. M23 커넥터와 Heavy Duty 커넥터는 고전류 전송 성능을 갖추고 있어 안정적이고 안전한 전기 연결을 보장할 뿐만 아니라 장기간의 고강도 풍력 터빈 작동 조건에서도 뛰어난 내구성과 신뢰성을 보여줍니다. 터빈 작동 중 피할 수 없는 풍력과 기계적 진동 충격에 대응하여 이 커넥터는 고강도 구조 설계를 채택하여 외부 응력을 효과적으로 견디고 안정적인 연결 성능을 보장합니다.

● 정밀한 신호 제어 및 중복 보호

M23 커넥터는 전기 전송 외에도 역동적이고 정밀한 블레이드 위치 조정을 달성하는 데 필수적인 제어 신호 및 모니터링 데이터의 효율적인 전송을 수행합니다. 탁월한 신호 무결성은 정확한 시스템 제어를 보장합니다. 또한 최대 안전성을 추구하는 고급 피치 제어 시스템의 경우 M23 커넥터를 중복 구성 아키텍처에 완벽하게 통합하여 기본 회로 오류가 발생할 경우 백업 채널을 제공하고 중단 없는 시스템 작동을 보장할 수 있습니다.

● 전천후 환경 적응성

풍력 터빈은 고지대, 강한 바람과 모래 조건, 극심한 온도 변화, 높은 염수 분무 환경 등 가혹한 자연 환경에 설치되는 경우가 많습니다. M23 원형 커넥터 및 헤비 듀티 커넥터는 특수 소재와 밀봉 기술을 사용하여 강력한 환경 저항성을 제공하고 열악한 조건으로부터 효과적으로 보호하며 풍력 장비의 장기적으로 안정적인 작동을 보장합니다.

헤비듀티 커넥터

헤비 듀티 커넥터는 풍력 터빈 피치 제어 시스템의 제어 캐비닛 내부에서 주로 사용되어 다양한 전기 구성 요소와 컨트롤러를 연결하여 전체 피치 시스템의 제어 및 모니터링을 가능하게 합니다. 헤비 듀티 커넥터는 충격 방지 주조 알루미늄 구조와 부식 방지 분말 코팅 표면을 채택합니다. 최대 500A의 전류를 지원하고 IP68 보호 등급 및 EMI 표준 보호 기능을 제공하며 높은 고도, 강한 바람과 모래, 높은 습도, 염수 분무 조건을 포함한 가혹한 환경을 견딜 수 있습니다.

D-SUB 커넥터

보조 연결 부품으로 D-SUB 커넥터는 M23 커넥터 및 Heavy Duty 커넥터와 함께 사용되어 안정적인 전기 및 신호 전송을 보장합니다.

피치 모터 전용 전기 연결 솔루션

기존 플러그인 커넥터의 노후화로 인해 발생할 수 있는 느슨한 연결을 방지하기 위해 일부 피치 모터는 특별히 설계된 전기 연결 솔루션을 채택합니다. 이 솔루션에는 터미널 박스(터미널 박스 커버, 터미널 박스 베이스, 터미널 블록으로 구성)와 방수 커넥터가 포함됩니다. 외부 케이블은 방수 커넥터를 통해 내부 구멍으로 들어가 터미널 블록에 단단히 연결됩니다. 이 설계는 피치 모터와 외부 케이블 사이의 연결 신뢰성을 효과적으로 향상시켜 풍력 터빈 시스템 고장 가능성을 줄입니다.

나셀과 피치 캐비닛 사이의 통신 및 전원 연결 솔루션

피치 시스템과 메인 나셀 제어 시스템은 일반적으로 세 가지 주요 부분을 포함하는 특정 케이블과 커넥터를 통해 연결되어야 합니다.

안전 체인 연결: 차폐 설계가 적용된 5코어 케이블은 24VDC 전압을 전송하는 데 사용되며 나셀에서 피치 시스템으로 안전 체인 신호를 전송하는 역할을 합니다.

필드버스 통신: Profibus DP 필드버스가 사용되며 차폐 설계의 2코어 케이블이 특징이며 데이터 통신을 위해 10VDC 전압을 전송합니다.

전원 공급 장치 연결: 400VAC AC 전원을 전송하기 위해 5코어 케이블 설계가 채택되어 피치 시스템에 주 전원 공급 장치를 제공합니다.

백업 전원 및 백업 시스템 연결

각 피치 제어 캐비닛에는 일반적으로 슈퍼커패시터 또는 배터리로 구성된 백업 전원 공급 장치가 장착되어 있습니다. 슬립 링의 그리드 전압이 중단되면 백업 전원 시스템은 피치 제어 시스템에 직접 전원을 공급하여 블레이드가 안전한 속도(예: 7°/s)로 0° 페더 위치에서 90°로 이동할 수 있도록 보장하여 비상 종료 보호를 달성합니다.

풍력 터빈 피치 제어 시스템을 위한 연결 솔루션은 Heavy Duty 커넥터, M23 커넥터, 전용 터미널 박스 및 다단계 케이블 시스템을 결합한 통합 시스템입니다. 열악한 산업 환경에서 효율적이고 안정적이며 안전한 전력 및 신호 전송을 보장하도록 설계되었습니다.

앞으로 풍력 기술의 지속적인 개발과 재생 에너지 시장의 수요 증가에 따라 CAZN은 계속해서 장인 정신을 유지하고 연결 기술을 지속적으로 혁신 및 개선하며 고객에게 보다 효율적이고 안정적이며 지능적인 연결 솔루션을 제공할 것입니다.
