M8 커넥터의 핵심 제품 특징

M8 커넥터는 IEC 61076-2-104 국제 표준에 따라 설계된 소형 산업용 원형 커넥터입니다. 설치 공간이 제한적이고 분산 신호 수집이 필요한 산업 자동화 애플리케이션을 위해 개발된 M8 커넥터는 원격 I/O 모듈, 소형 센서 및 소형 액추에이터와 함께 널리 사용됩니다.

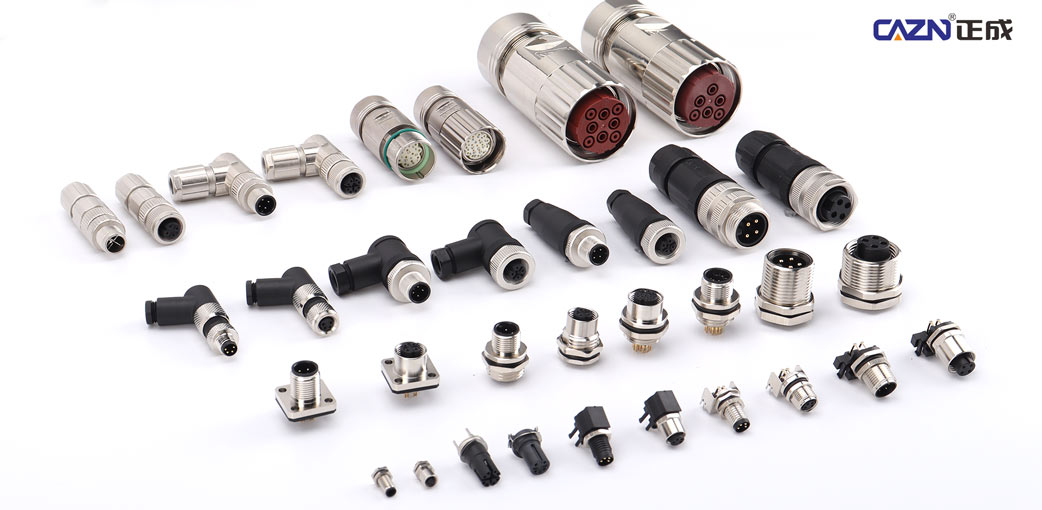

구조적 특징

M8×1.0 스레드는 제한된 설치 공간과 고밀도 원격 I/O 포트에 적합한 컴팩트한 폼 팩터를 제공합니다.

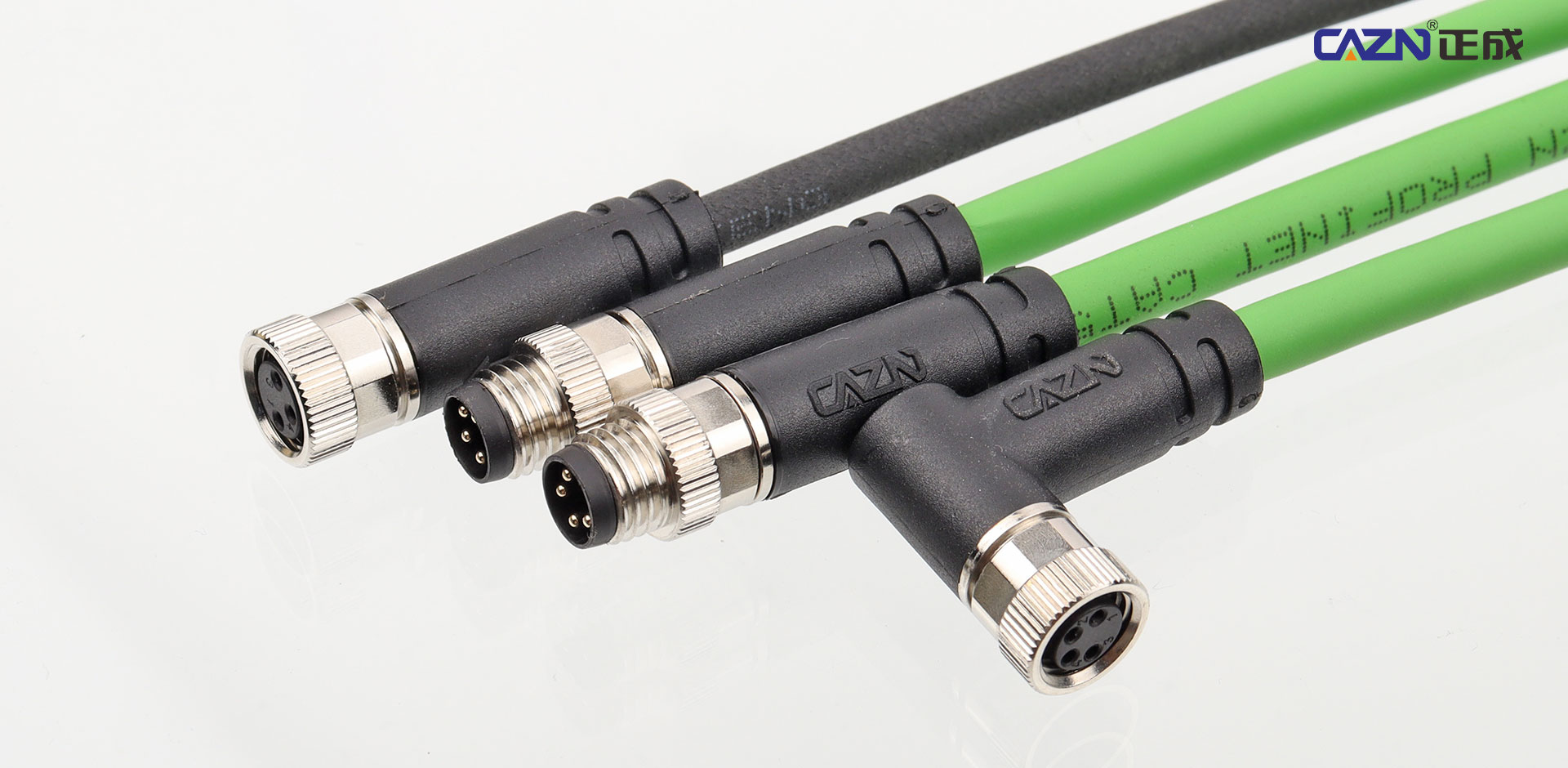

직선 및 직각 버전이 제공되며, 잘못된 삽입을 방지하는 키잉 기능과 진동 저항을 개선하고 풀림을 방지하는 나사형 잠금 기능이 있습니다.

전기적 성능

M8 커넥터는 일반적으로 50V AC / 60V DC의 정격 전압과 3A의 최대 전류를 지원하므로 24V 산업용 센서 전원 공급 장치 및 신호 전송에 적합합니다.

금도금 접점은 낮은 접촉 저항과 감소된 신호 손실을 제공하는 동시에 결합 주기 수명은 ≥500주기에 도달할 수 있습니다.

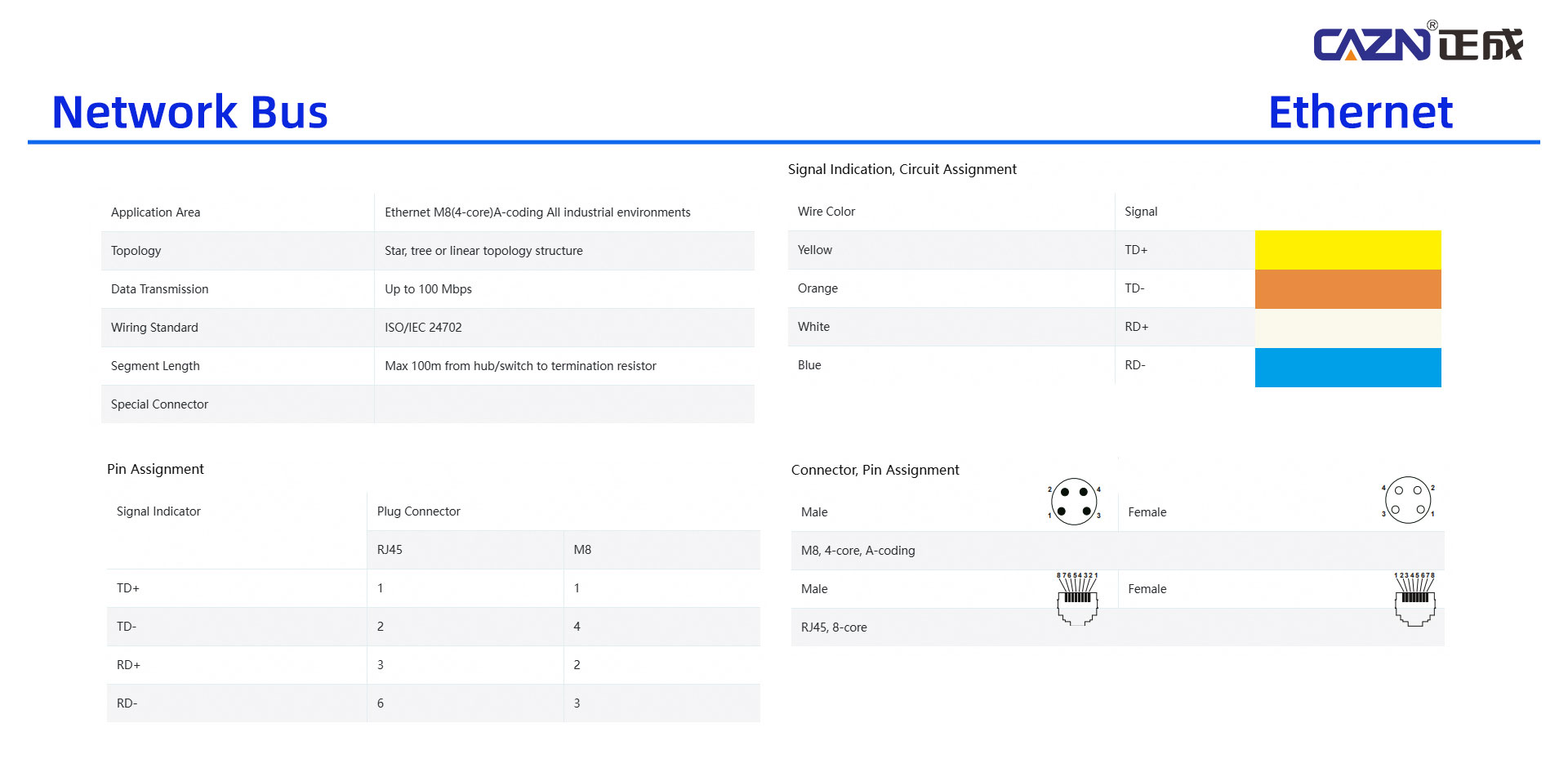

핀 구성에는 2, 3, 4, 5 및 8핀 버전이 포함되며 다양한 센서, 필드버스 및 이더넷 애플리케이션에 사용할 수 있는 A, B 및 D 코딩이 있습니다.

보호 및 환경 성과

표준 보호 수준은 일반적으로 IP67이며 먼지, 물 침투, 오일 오염 및 응결로부터 보호합니다.

커넥터는 진동과 기계적 충격을 견디도록 설계되어 생산 라인 및 로봇 시스템과 같은 동적 운영 환경에 적합합니다.

하우징 재질에는 니켈 도금 황동과 엔지니어링 플라스틱이 포함되어 있어 부식 및 기계적 마모에 대한 저항성을 제공합니다.

케이블 옵션

케이블 재킷은 용도에 따라 PVC, PUR, 할로겐 프리 난연 소재 중에서 선택할 수 있습니다.

PUR 케이블은 뛰어난 유연성과 반복적인 굽힘 및 끌림에 대한 저항성을 제공하므로 특히 이동 장비 및 동적 케이블 라우팅 애플리케이션에 적합합니다.

설치 및 유지 관리

스레드형 빠른 연결은 복잡한 납땜이나 제거 작업 없이 현장 설치를 단순화합니다.

독립적인 플러그 앤 플레이 설계를 통해 결함이 발생할 경우 전체 배선 시스템을 수정하지 않고도 개별 연결 지점을 교체할 수 있습니다.

국제 표준을 기반으로 하는 M8 커넥터는 다양한 브랜드의 원격 I/O 시스템, 근접 스위치, 광전 센서 및 기타 산업 자동화 장치와 광범위하게 통합될 수 있습니다.

M8 대 M12 산업용 원형 커넥터

IO-Link용 M8 커넥터를 선택하는 방법

IO-Link 애플리케이션용 M8 커넥터를 선택하려면 프로토콜 특성, 하드웨어 사양 및 작동 조건이라는 세 가지 주요 측면을 고려해야 합니다. 커넥터, 케이블, I/O 모듈 및 마스터 스테이션은 하나의 완전한 연결 시스템으로 간주되어야 합니다.

핀 구성 및 코딩 일치

IO-Link 애플리케이션의 경우 관련 IEC 61076-2-104 요구 사항을 준수하려면 M8 A 코드 커넥터를 선택해야 합니다.

표준 IO-Link 장치 연결에는 4핀 구성이 필요합니다. 일반적인 핀 할당은 다음과 같습니다.

핀 1: 24V+ 전원 공급 장치

핀 3: 0V

핀 4: C/Q 양방향 통신 채널

핀 2: 장치 구성에 따라 보조 I/O 또는 사용되지 않음

3핀 M8 커넥터는 전원 및 양방향 통신에 필요한 완전한 표준 IO-Link 연결을 제공할 수 없습니다.

전기적 호환성을 위해 커넥터는 10mΩ 이하의 접촉 저항으로 최소 60V DC 및 3A를 지원해야 하며 24V IO-Link 센서 및 해당 통신 요구 사항에 충분한 마진을 제공해야 합니다.

배선 환경에 따른 연결 방법 선택

현장 맞춤형 배선의 경우 납땜 없는 나사 터미널 또는 나사 클램프 버전이 선호될 수 있습니다. 전문적인 압착 장비가 필요하지 않으며 설치 현장에서 직접 케이블을 절단하고 종단 처리할 수 있어 물류 분류 시스템 및 자동차 용접 라인에 적합합니다.

표준화된 대량 생산 배선의 경우 통합 구조가 보다 일관된 밀봉 성능을 제공하고 대규모 케이블 준비를 단순화하기 때문에 사전 성형된 사출 성형 케이블 어셈블리가 일반적으로 선호됩니다.

커넥터 형상도 사용 가능한 설치 공간과 일치해야 합니다.

공간이 충분하고 케이블 배선이 간단한 애플리케이션의 경우 직선 M8 커넥터를 사용하면 설치가 간단하고 결합 접근이 편리합니다.

조밀하게 설치된 센서나 제한된 공간의 경우 90° 직각 M8 커넥터를 사용하면 설치 깊이를 줄이고 케이블이 과도하게 구부러지는 것을 방지할 수 있습니다.

보호 및 케이블 소재를 환경에 맞게 선택

표준 산업용 애플리케이션의 경우 일반적으로 IP67 결합 보호 등급을 갖춘 M8 커넥터가 적합합니다.

오일, 용접 스패터, 진동 및 온도 변동에 노출되는 자동차 용접 라인 및 기타 환경의 경우 스테인리스 스틸 M8 커넥터와 결합된 PUR 재킷 케이블은 오일, 기계적 응력 및 환경 노출에 대한 향상된 저항성을 제공합니다.

까다로운 애플리케이션의 경우 약 -40°C ~ +80°C의 작동 온도 범위는 실외 장비, 자동차 생산 라인 및 기타 온도 변화 환경에 적합한 작동 창을 제공할 수 있습니다.

M8 커넥터를 IO-Link I/O 모듈과 통합

커넥터 선택은 IO-Link 마스터 또는 분산 I/O 모듈과 독립적으로 고려되어서는 안 됩니다.

분산 I/O 모듈이 특정 IP67 분산 I/O 시스템과 같은 M12 A 코드 포트를 사용하는 경우 M8 커넥터를 직접 연결할 수 없습니다. 신호 전환을 완료하려면 M8-M12 어댑터 케이블이 필요합니다.

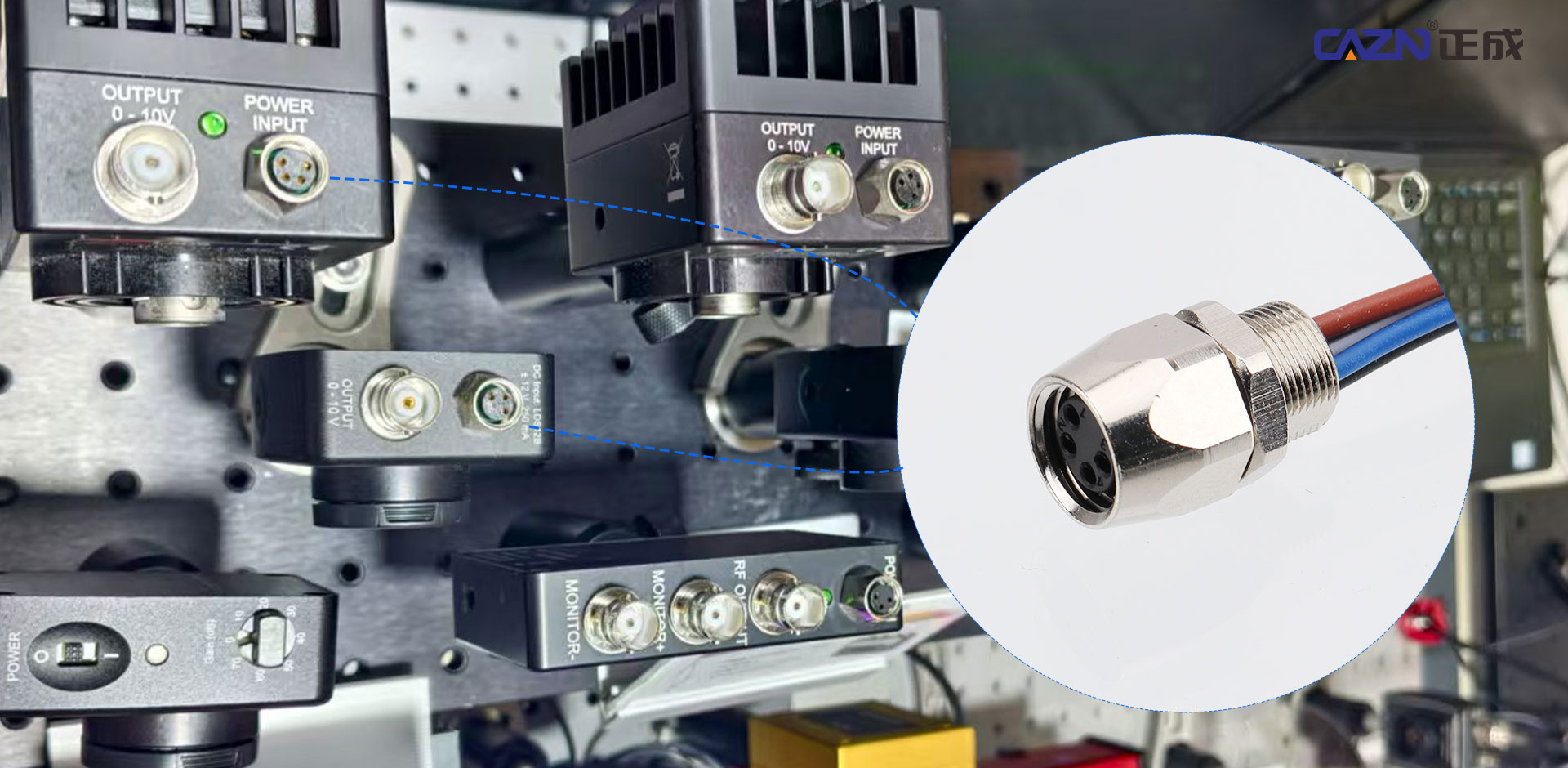

제어 캐비닛 내부에 설치되고 M8 포트가 장착된 컴팩트 IP20 I/O 모듈의 경우 M8 커넥터를 직접 연결할 수 있습니다. 캐비닛 환경은 일반적으로 건조하고 보호되므로 IP20 커넥터는 실외 등급 IP67 제품보다 비용 효율적인 솔루션을 제공할 수 있습니다.

IO-Link 센서 분배 박스를 사용하는 경우 M8 포트 수는 필요한 센서 밀도와 일치해야 합니다. 4포트 및 8포트 M8 분배 박스는 여러 센서를 로컬로 연결할 수 있으며, 집계된 신호는 M12 버스 연결을 통해 IO-Link 마스터로 전송됩니다.

일반적인 IO-Link 애플리케이션 선택

물류 분류 기계의 IO-Link 광전 센서의 경우 4코어 M8 나사 클램프 직각 커넥터를 선택할 수 있습니다. 케이블은 보호 튜브를 통해 라우팅하고 현장에서 종단할 수 있으며, 네 번째 도체는 IO-Link에 필요한 양방향 C/Q 통신 채널을 제공합니다.

자동차 용접 라인의 IO-Link 근접 센서의 경우 PUR 내유성 케이블이 있는 4코어 M8 커넥터를 CAZN 진동 방지 및 풀림 방지 잠금 구조와 결합할 수 있습니다. 이 구성은 용접 스패터, 오일 오염 및 지속적인 고주파 진동을 견디도록 설계되어 기계적 풀림으로 인한 연결 실패 위험을 줄입니다.

제어 캐비닛 내부의 소형 IO-Link 모듈의 경우 스프링 단자 배선이 포함된 IP20 등급 4코어 직선 M8 커넥터는 건조하고 보호된 환경에 경제적인 솔루션을 제공할 수 있습니다.

CAZN: M8 하드웨어를 산업 디지털화와 연결

산업 자동화의 근본적인 경쟁력은 겉보기에 작은 연결 인터페이스에 의해 결정되는 경우가 많습니다.

M8 커넥터의 진동 방지 및 풀림 방지 구조 혁신부터 시스템 전반에 걸친 IO-Link 디지털 통신 구현에 이르기까지 CAZN은 실제 산업 작동 조건에 중점을 두고 모든 접점, 스레드 및 검증 프로세스에 안정성, 신뢰성 및 추적성 원칙을 통합합니다.

CAZN은 단순히 해외 브랜드에 대한 기본 성능을 벤치마킹하는 것이 아닙니다. 목표는 산업 고객에게 현지 생산 환경에 더 잘 적응하고 고부하, 고진동 및 광범위한 온도 작동 조건에서 보다 비용 효율적인 연결 솔루션을 제공하는 것입니다.

CAZN은 M8 커넥터 하드웨어와 IO-Link 통신 기술 간의 호환성을 지속적으로 개선함으로써 모든 센서 연결 지점을 산업 디지털화를 위한 신뢰할 수 있는 데이터 진입점으로 만들고 고객이 운영 효율성을 개선하고 비용을 절감하며 공급망 독립성을 강화하도록 돕는 것을 목표로 합니다.
