7/8인치 직경과 7/8-16UNF 스레드를 특징으로 하는 CAZN 7/8 원형 커넥터는 산업 자동화 응용 분야에서 중간 및 고전력 전송 및 전력 및 신호 결합 전송을 위해 특별히 설계된 산업용 등급 커넥터입니다. 주요 장점으로는 8~13A의 높은 전류 용량, 300V의 정격 전압, 스레드 잠금 기능을 통한 강력한 진동 저항, IP67 보호 등이 있습니다. 이 커넥터는 풍력 발전, 고속철도, 자동차 제조, 지능형 운송, 스마트 제조 및 기타 산업 응용 분야에 널리 사용됩니다.

CAZN 7/8 커넥터는 주요 국제 브랜드와 호환되며 NMEA 2000 표준 인터페이스를 지원 합니다 . 사용 가능한 구성에는 3핀, 4핀, 5핀, 6핀 버전 , 전면 또는 후면 패널 장착, 납땜 와이어 또는 PCB 연결, IP65/IP67 보호 옵션이 포함됩니다. 이 시리즈는 IEC 61076-2-101 의 요구 사항을 따르며 NMEA 2000 호환성 요구 사항을 충족하도록 설계되었습니다.

전송 요구 사항에 따른 선택: 핀 수

핀 수는 커넥터가 지원할 수 있는 기능을 직접적으로 결정합니다. 따라서 장비의 실제 전력 및 신호 요구 사항을 기준으로 선택해야 합니다.

3핀(2P+PE): 전력 전송에 적합

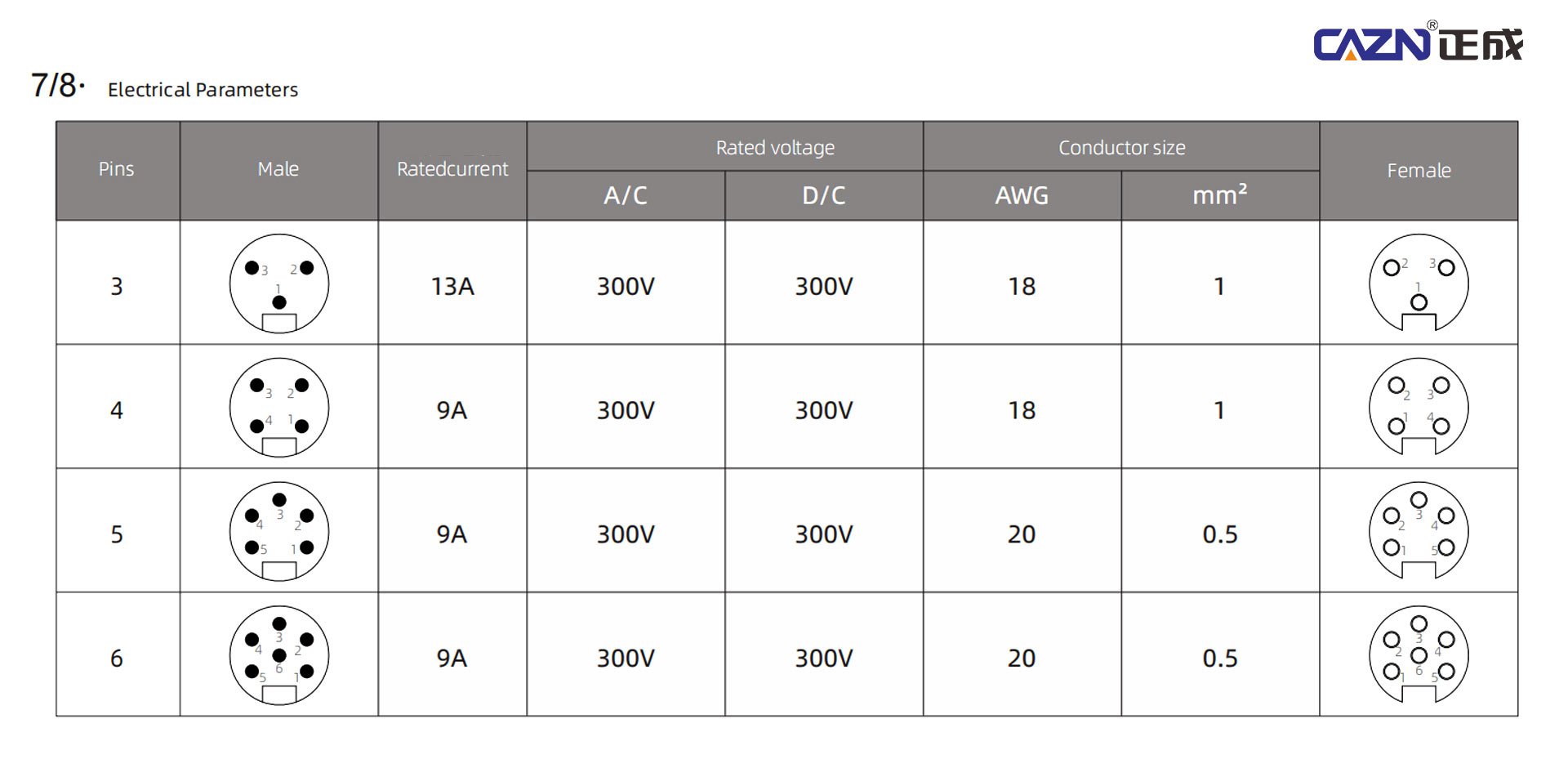

3핀 구성은 주로 전력 전송을 위해 설계되었으며 활성, 중성 및 보호 접지 연결이 필요한 표준 전원 공급 장치 애플리케이션에 적합합니다. 일반적인 응용 분야에는 중소형 모터, 액추에이터 및 기본 센서 전원 공급 장치가 포함됩니다. 최대 정격 전류가 13A인 3핀 구성은 시리즈 중 가장 높은 전류 용량을 제공합니다.

4핀: 전원 + 보조 회로 또는 제어 신호

4핀 구성은 소수의 보조 회로 또는 제어 신호와 함께 전력 전송이 필요한 애플리케이션에 적합합니다. 일반적인 응용 분야에는 보조 전원 또는 간단한 피드백 신호가 필요한 액추에이터가 포함됩니다.

5핀: 통합 전원 및 통신

5핀 구성은 동시 전력 및 통신 전송이 필요한 애플리케이션에 적합합니다. 일반적인 응용 분야에는 DeviceNet 및 CANopen과 같은 프로토콜을 사용하는 필드버스 장치가 포함됩니다. 여기서 특정 핀은 CAN_H 및 CAN_L과 같은 통신 신호에 할당되는 동시에 전원 연결과 분리된 상태로 유지될 수 있습니다.

6핀: 복잡한 제어 애플리케이션

6핀 구성은 단일 커넥터를 통해 여러 피드백 신호 또는 제어 회로를 전송해야 하는 보다 복잡한 제어 요구 사항을 위해 설계되었습니다. 다중 신호 인터페이스를 갖춘 정교한 액추에이터 및 기타 장비에 적합합니다.

실장 방법 및 커넥터 구조에 따른 선택

장비 구조 및 설치 환경에 따라 장착 위치, 케이블 출구 방향, 배선 방법을 고려해야 합니다.

장착 위치: 패널 장착, 현장 배선 가능 또는 사전 성형

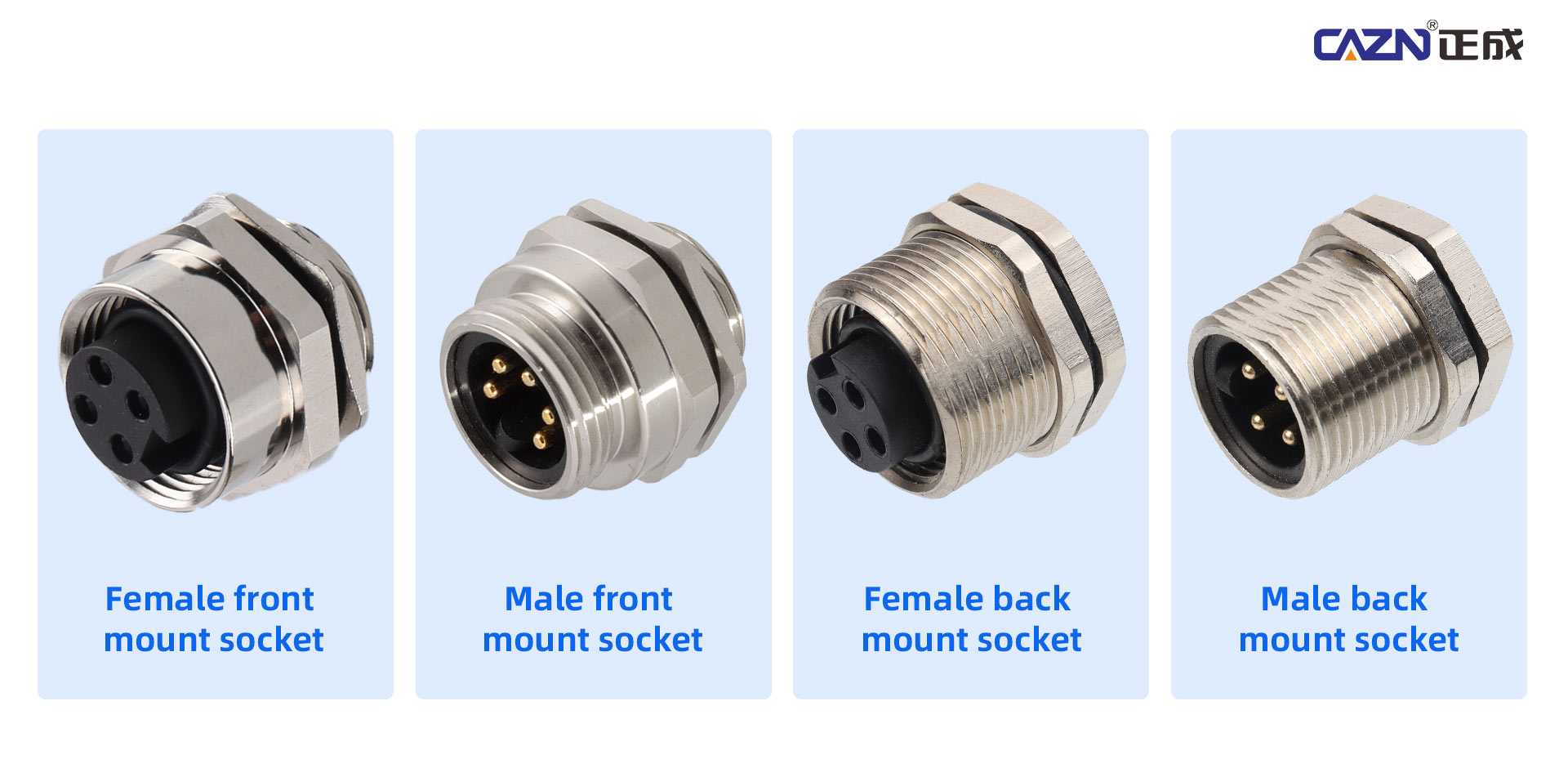

장비 본체 및 제어 캐비닛의 경우 패널 장착 커넥터는 패널 전면 또는 후면에 설치할 수 있으며 제어 캐비닛, I/O 박스 및 기타 고정 장비에 적합합니다.

임시 현장 배선, 장비 수정 또는 장비 끝 연결의 경우 직선 및 직각 구성과 같은 현장 배선 가능 버전은 설치 유연성을 높이고 나사 터미널 배선을 지원할 수 있습니다.

대량 생산을 위해 사전 성형된 케이블 어셈블리는 사출 성형을 통해 커넥터와 케이블을 통합하여 현장 배선 작업을 줄이고 생산 일관성을 향상시킵니다.

케이블 출구 각도: 직선 또는 90° 직각

직선 케이블 라우팅의 경우 직선 커넥터를 사용하면 축 방향 설치 공간을 최소화할 수 있습니다.

케이블이 측벽, 모서리 또는 제한된 공간을 통해 나가야 하는 경우 90° 직각 커넥터는 더 나은 라우팅 유연성을 제공하고 주변 구성 요소와의 간섭을 줄일 수 있습니다.

배선 방법: 납땜 와이어 또는 나사 유형

납땜 와이어 버전은 압착 또는 납땜 방법을 사용하여 안전한 전기 연결을 설정하며 고정 장비 및 영구 설치에 적합합니다.

나사형 버전은 납땜 장비 없이 현장 배선이 가능하므로 현장 설치, 장비 수정 및 유연한 배선 요구 사항에 적합합니다.

환경 보호 요구 사항에 따른 선택

방수 커넥터를 선택할 때 작동 환경은 중요한 요소입니다.

표준 산업 환경

강한 부식 노출이 없는 건조한 실내 환경의 경우 일반적으로 IP65 또는 IP67 보호 등급이면 먼지로부터 보호하고 물 분무에 대한 저항력을 제공하기에 충분합니다.

혹독한 산업 환경

실외 설치, 습한 환경, 먼지가 많은 생산 지역, 기름이 많은 환경 또는 빈번한 세척이 필요한 응용 분야의 경우 IP67 이상의 보호를 고려해야 합니다. IP67은 완전한 먼지 보호 기능과 일시적인 침수 방지 기능을 제공합니다. IP68은 제조업체가 지정한 테스트 조건에 따라 물에 장기간 노출되거나 지속적인 침수와 관련된 응용 분야에 더 적합합니다.

진동이 심한 환경

스탬핑 기계, 로봇 조인트, AGV와 같은 애플리케이션에는 안전한 기계적 연결이 필요합니다. 7/8-16UNF 나사형 잠금 구조는 반복적인 진동으로 인해 풀리는 것을 방지하는 데 도움이 되는 견고한 기계적 결합을 제공합니다. 이러한 응용 분야의 경우 간단한 스냅핏 구조보다 나사식 잠금 커넥터가 더 좋습니다.

케이블 및 하우징 재질에 따른 선택

케이블 재질과 커넥터 하우징 재질은 작동 환경과 이동 요구 사항에 따라 선택해야 합니다.

케이블 재킷

표준 실내 애플리케이션의 경우 PVC 케이블은 유연성이 뛰어나고 비용 효율적인 솔루션을 제공합니다.

AGV 및 로봇 팔과 같이 빈번한 굽힘, 오일 노출 또는 연속적인 움직임과 관련된 응용 분야의 경우 PUR 케이블은 일반적으로 향상된 내마모성, 굽힘 성능 및 인장 저항으로 인해 더 적합합니다.

하우징 재질

기존 산업 환경의 경우 PA 나일론이나 기타 플라스틱 하우징과 같은 엔지니어링 플라스틱은 절연, 기계적 성능 및 비용 효율성의 적절한 조합을 제공할 수 있습니다.

더 높은 내충격성, 내부식성 또는 전자기 차폐가 필요한 응용 분야의 경우 니켈 도금 황동과 같은 금속 하우징은 추가적인 기계적 보호 및 차폐 성능을 제공할 수 있습니다.

다양한 애플리케이션에 권장되는 구성

생산 라인 배전 및 모터 드라이브 시스템과 같은 순수 전원 공급 장치 애플리케이션의 경우 설치 요구 사항에 따라 직선 커넥터 또는 사전 성형된 케이블 어셈블리를 갖춘 3핀, IP67 구성이 권장됩니다.

필드버스 모듈 및 분산 I/O 시스템과 같은 결합된 전력 및 신호 전송의 경우 5핀, IP67 구성이 권장됩니다. 사용 가능한 설치 공간에 따라 직선형 또는 직각형 커넥터를 선택할 수 있으며, PUR 케이블은 이동이 잦거나 자주 구부러지는 용도에 적합합니다.

태양광 에너지 저장 시스템, 실외 충전소 및 항만 기계를 포함한 실외 또는 열악한 환경의 경우 PUR 케이블 및 나사식 잠금 구조와 함께 3핀 또는 5핀 IP68 구성을 고려할 수 있습니다.

CAZN 7/8 시리즈 및 모델 예

CAZN 유럽 표준 7/8 커넥터 시리즈에는 다양한 핀 수와 구조적 요구 사항에 맞게 설계된 여러 구성이 포함되어 있습니다.

대표적인 모델은 다음과 같습니다: 7/8-P3-GWB P13, 7/8-P4-GWB P13, 7/8-P5-GWB P13, 7/8-P6-GWB P13

일반적으로 모델 내의 숫자 지정은 핀 수 및 구조적 구성에 해당합니다. 주문하기 전에 장비의 전기적, 기계적, 환경적 요구 사항을 고려하여 정확한 사양을 확인해야 합니다.

국제 브랜드 교체의 핵심 포인트

CAZN 7/8 커넥터 시리즈는 Phoenix Contact, Amphenol, TE Connectivity 및 Binder를 포함한 주요 국제 브랜드에 호환 가능한 교체 옵션을 제공하도록 설계되었습니다.

교체 설계는 커넥터 치수 및 핀 구성을 포함하여 주요 기계 및 전기 인터페이스 요구 사항을 일치시키는 데 중점을 둡니다. 호환되는 응용 분야의 경우 기존 장비의 원래 장착 개구부를 수정할 필요가 없을 수도 있습니다.

수입 제품에 대한 CAZN 교체 커넥터를 선택할 때 먼저 확인해야 할 가장 중요한 세 가지 매개변수는 핀 수, 장착 방법 및 보호 등급입니다. 이러한 매개변수는 적절한 CAZN 모델의 범위를 빠르게 좁힐 수 있습니다.

그러나 최종 교체 전에 원래 커넥터의 전체 전기 등급, 스레드 사양, 핀 할당, 케이블 구성, 장착 치수 및 환경 요구 사항도 확인하여 전체 시스템 호환성을 보장해야 합니다.

올바른 CAZN 7/8 방수 커넥터 선택

전원 요구 사항, 신호 요구 사항, 설치 구조, 환경 조건, 케이블 이동 및 기계적 응력의 실제 조합에 따라 올바른 CAZN 7/8 방수 커넥터를 선택해야 합니다.

3핀 커넥터는 일반적으로 간단한 전력 전송에 적합한 반면, 5핀 및 6핀 구성은 결합된 전력, 통신 및 제어 애플리케이션에 더 큰 유연성을 제공합니다. IP67은 많은 산업 환경에 매우 적합한 반면, IP68은 보다 심각한 물 노출과 관련된 응용 분야에 고려할 수 있습니다.

7/8-16UNF 스레드 연결, 8~13A 정격 전류, 300V 정격 전압, 다중 핀 구성 및 IP65/IP67 보호 옵션을 갖춘 CAZN 7/8 시리즈는 산업 자동화, 스마트 제조, 운송, 에너지 및 기타 까다로운 응용 분야를 위한 유연한 연결 플랫폼을 제공합니다.
