CAZN 7/8" 커넥터: 산업 자동화 및 스마트 제조를 위한 안정적인 연결

CAZN은 산업용 커넥터 연구개발 및 제조 전문 브랜드입니다. 제품 포트폴리오에는 산업 자동화, 스마트 제조, 신에너지, 철도 운송 및 기타 응용 분야에 널리 사용되는 원형 커넥터, 센서 커넥터, 현장 배선 가능 커넥터 및 기타 시리즈가 포함됩니다. 엄격한 품질 관리와 지속적인 기술 혁신을 통해 CAZN은 까다로운 산업 환경에서 안정적인 전력 및 신호 전송을 보장하도록 설계된 안정적인 산업 연결 솔루션을 제공합니다.

핵심 제품 사양

전기 사양: CAZN 7/8" 커넥터는 정격 전류가 13A이고 정격 전압이 300V이며 저주파, 고전류 전송을 지원합니다.

산업용 전원 공급 장치 애플리케이션을 위한 임무입니다.

핀 구성: 3핀, 4핀, 5핀, 6핀 구성으로 제공되는 이 커넥터는 단상 전력, 3상 전력, 결합된 전력 및 신호 전송에 대한 다양한 요구 사항을 수용할 수 있습니다.

재료: 접점은 금도금 구리 구조로 되어 있어 500사이클 이상의 삽입 및 인출 수명을 제공합니다. 절연체는 PA 나일론으로 제작되어 안정적인 전기 절연성과 기계적 내구성을 제공합니다.

보호 등급: IP67 보호 등급과 다중 밀봉 링을 갖춘 이 커넥터는 까다로운 산업 환경에서 습기, 먼지 및 가벼운 염수 분무 노출을 견딜 수 있도록 설계되었습니다.

산업 자동화의 주요 이점

광범위한 호환성: CAZN 7/8" 커넥터는 CANopen과 같은 산업용 버스 표준을 따르며 Phoenix Contact, Amphen, TE Connectivity를 포함한 주요 브랜드의 제품과 호환되므로 장비 개발 및 시스템 업그레이드 중에 통합 복잡성을 줄이는 데 도움이 됩니다.

높은 내환경성: 내진동성과 고온 및 저온 성능으로 인해 장비가 지속적인 기계적 진동에 노출되는 생산 라인에 적합합니다. 안정적인 잠금 및 밀봉은 연결이 느슨해지거나 예상치 못한 전원 중단이 발생할 위험을 줄이는 데 도움이 됩니다.

맞춤화 기능: CAZN은 사출 성형 맞춤화를 지원하고 특정 배선 요구 사항에 따라 다양한 케이블 길이를 갖춘 완성된 케이블 어셈블리를 제공할 수 있습니다. 이를 통해 커넥터를 Siemens 및 Mitsubishi와 같은 제조업체의 주류 PLC 및 서보 모터 시스템과 통합할 수 있습니다.

일반적인 응용 분야

장비 및 생산라인 배전

CAZN 7/8" 커넥터의 기본 위치 지정은 산업용 배전을 위한 중대전력 인터페이스입니다. 다양한 자동화 애플리케이션에 사용할 수 있습니다.

서보 모터 및 드라이브 시스템: 중소형 서보 모터 및 분수 마력 모터에 안정적인 전원 연결을 제공합니다.

센서 및 액추에이터 전원 공급 장치: 근접 센서, 광전 센서, 솔레노이드 밸브 및 리미트 스위치와 같은 현장 장치에 전원을 공급합니다.

산업용 난방 및 조명: 산업용 히터, LED 조명 시스템, 상업용 폐수 펌프 등 고전력 부하에 적합합니다.

센서-액추에이터 정션 박스: 능동 분배 장치의 핵심 인터페이스 역할을 하며 전원 및 신호 연결을 통합하여 복잡한 현장 배선을 단순화하는 데 도움이 됩니다.

산업용 Fieldbus 및 통신 지원

전력 전송 외에도 CAZN 7/8" 커넥터는 다양한 산업 통신 요구 사항을 지원할 수 있습니다.

DeviceNet(CAN 버스): T형 분배기를 사용하면 여러 장치가 단일 연결 지점에서 전원 및 통신 신호를 수신하여 필드버스 배선을 단순화할 수 있습니다.

PROFIBUS, CC-Link 및 AS-Interface(AS-i): 이 커넥터는 안정적인 필드 레벨 연결이 필요한 산업용 통신 네트워크에 적용할 수 있습니다.

NMEA 2000: 해양 네트워킹 애플리케이션에서 커넥터는 통합 연결 아키텍처를 통해 결합된 24V DC 전원 및 CAN 버스 신호 전송을 지원할 수 있습니다.

자재 취급 로봇 및 유연한 생산 라인

유연한 제조 시스템에서는 케이블이 반복적으로 굽힘, 움직임 및 진동을 겪을 수 있으므로 커넥터 신뢰성에 대한 요구가 더 높습니다.

CAZN 7/8" 커넥터는 자재 취급 로봇의 광전 및 근접 센서를 배선하기 위해 유연한 케이블 및 사전 성형된 커넥터와 함께 사용할 수 있습니다. 접속 배선함과 분산 I/O를 통합하면 여러 신호 연결을 통합할 수 있어 안정적인 신호 전송을 유지하면서 전체 케이블 수를 줄일 수 있습니다.

로봇 팔 및 기타 이동 장비의 경우 케이블 어셈블리의 유연성과 기계적 내구성이 특히 중요합니다. 커넥터와 케이블은 간헐적인 전기 연결을 생성하지 않고 반복적인 이동 주기 동안 안정적으로 작동해야 합니다.

스마트 제조 지원

스마트 제조 라인에서 CAZN 7/8" 커넥터는 전력 및 신호 전송을 위한 안정적인 노드 역할을 할 수 있습니다.

분산 I/O 아키텍처: 정션박스와 7/8" 커넥터 구성을 통해 분산형 전력 분배와 필드 수준 연결이 가능합니다. 이를 통해 배선을 단순화하는 동시에 생산 라인을 더 쉽게 재구성하고 확장할 수 있습니다.

모듈식 장비 설계: 현장 배선 가능 커넥터를 사용하면 사용자가 장비 요구 사항에 따라 적절한 케이블 길이와 케이블 재질을 선택할 수 있으므로 자주 수정되는 제조 시스템에 더 큰 유연성을 제공합니다.

예측 유지 관리 지원: 안정적인 물리적 연결은 MES 및 IoT 플랫폼에 대한 안정적인 센서 데이터 전송을 유지하는 데 도움이 됩니다. 일관된 신호 전송은 장비 상태 모니터링 및 예측 유지 관리를 위한 신뢰할 수 있는 기반을 제공합니다.

권장 CAZN 7/8" 모델

CAZN 7/8 시리즈에는 다양한 핀 구성 및 설치 요구 사항에 맞는 다양한 표준화된 모델이 포함되어 있습니다.

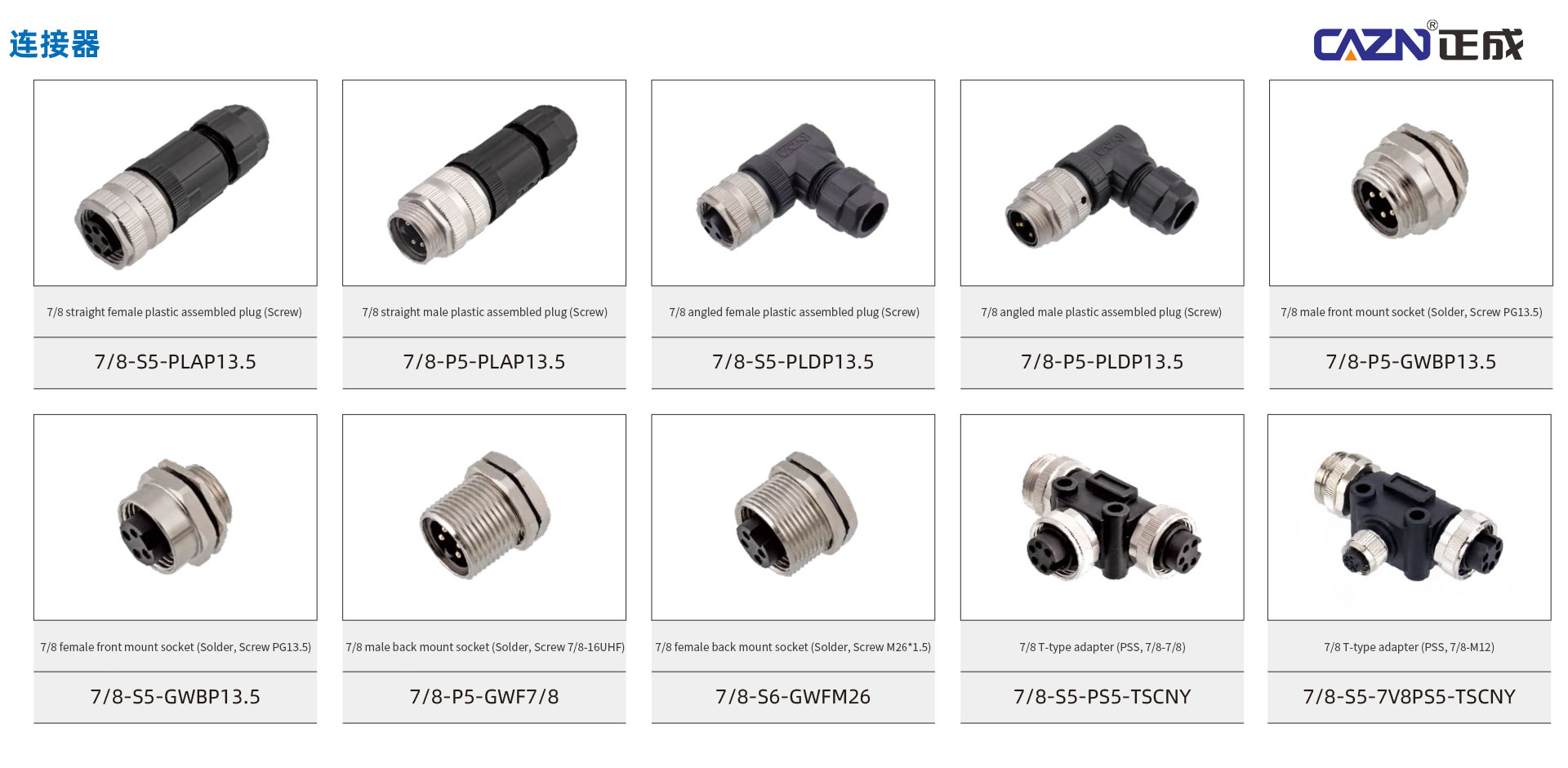

대표적인 모델은 다음과 같습니다: 7/8-P3-GWBP13, 7/8-P4-GWBP13, 7/8-P5-GWBP13, 7/8-S5-GWBP13

이 모델은 다양한 핀 수와 장착 구성을 다루며 일반적인 산업 자동화 인터페이스 요구 사항에 따라 선택할 수 있습니다.

주요 해외 브랜드와의 호환성

CAZN 7/8" 커넥터 시리즈는 널리 사용되는 국제 산업용 커넥터 브랜드와 관련된 교체 및 통합 요구 사항을 지원하도록 설계되었습니다.

Phoenix Contact: CAZN 7/8" 전원 커넥터는 SACC-MIN 시리즈 제품과 관련된 애플리케이션을 위한 일치하는 핀 구성, 장착 치수 및 나사형 잠금 인터페이스를 통해 해당 7/8 인터페이스에 대한 호환 가능한 대안으로 사용할 수 있습니다.

Amphen: CAZN 7/8" 원형 산업용 커넥터 시리즈는 산업용 버스 통신 및 전원 연결과 관련된 애플리케이션을 포괄하는 해당 Amphen 7/8 인터페이스에 대한 호환성 요구 사항을 지원합니다.

TE Connectivity: 해당 7/8" 산업용 전원 커넥터 구성은 호환 가능한 전기 및 기계 사양이 필요한 교체 및 통합 애플리케이션에 사용할 수 있습니다.

바인더: CAZN 7/8" 원형 커넥터는 산업 자동화 장비에 사용되는 해당 유럽 표준 7/8 인터페이스와 관련된 애플리케이션을 지원할 수 있습니다.

교체 또는 시스템 통합 전에 특정 커넥터 모델, 전기 등급, 기계적 치수, 배선 구성 및 애플리케이션 요구 사항에 대해 항상 호환성을 확인해야 합니다.

산업 자동화를 위한 안정적인 연결

CAZN 7/8" 커넥터는 13A 정격 전류, 300V 정격 전압, IP67 보호, 금도금 구리 접점, 500회 이상의 결합 주기 및 다중 핀 구성을 결합하여 산업 자동화 장비의 연결 요구 사항을 해결합니다.

배전 및 센서-액추에이터 배선부터 필드버스 통신, 로봇 시스템, 분산 I/O 및 유연한 생산 라인에 이르기까지 7/8" 커넥터는 안정적인 전력 및 신호 전송을 위한 컴팩트한 인터페이스를 제공합니다.

높은 전류 전달 기능, 강력한 환경 보호, 진동 저항, 유연한 구성 및 사용자 정의 기능을 갖춘 CAZN 7/8" 커넥터는 산업 자동화 및 스마트 제조 시스템을 위한 안정적인 연결 솔루션을 제공합니다.
