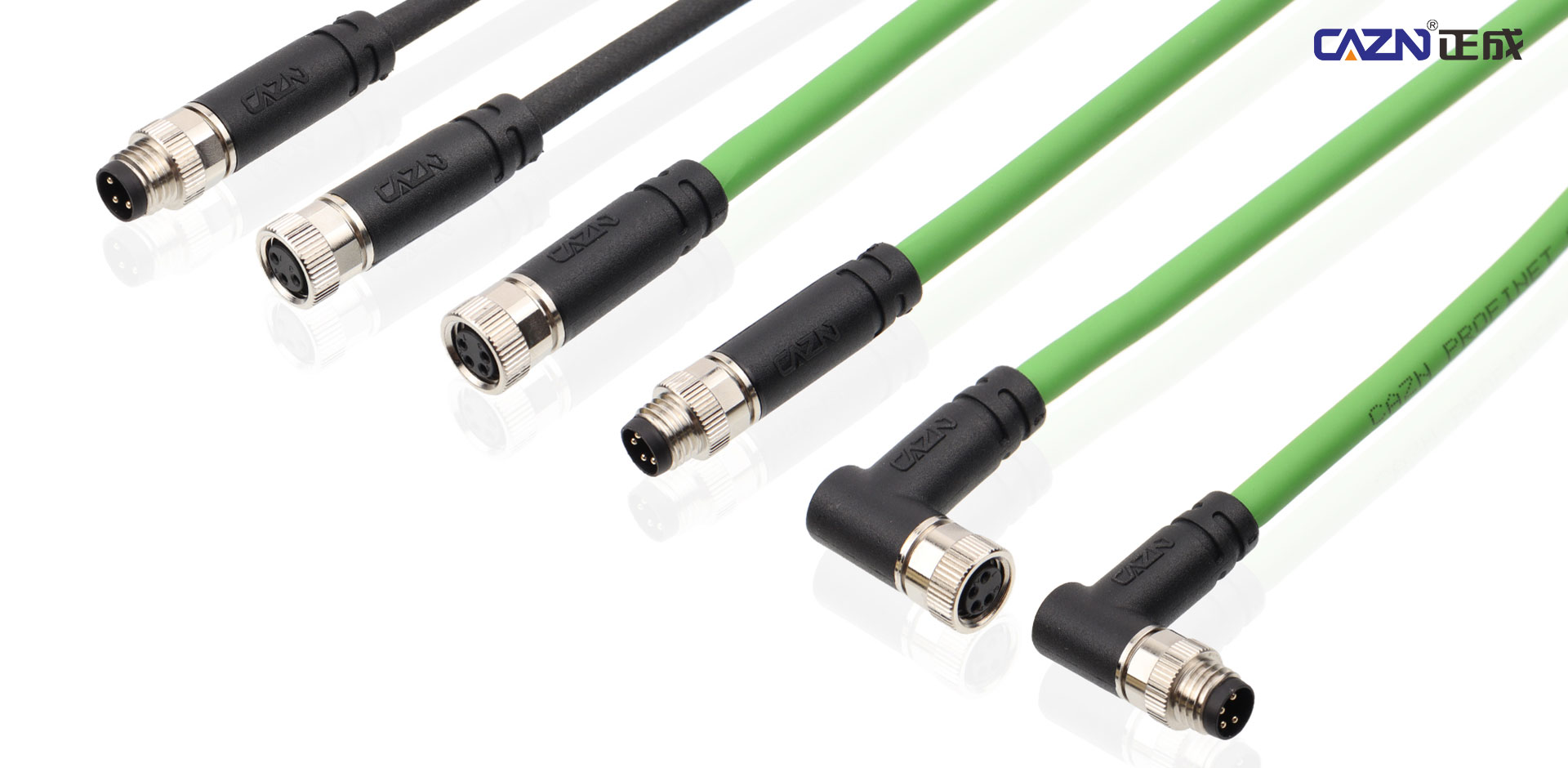

CAZN M8 커넥터: 열악한 환경을 위한 진동 방지 잠금 장치

산업 자동화, 지능형 장비 및 신에너지 애플리케이션에서 M8 커넥터는 센서, 액추에이터 및 제어 캐비닛 간의 중요한 연결 인터페이스 역할을 합니다. 고주파 진동, 열 순환, 오일 오염 및 기타 까다로운 작동 조건에 자주 노출됩니다. 기존 커넥터에서는 스레드 풀림, 불안정한 접촉 저항 또는 장기간 작동 중에 신호 중단이 발생할 수 있으며 이로 인해 잠재적으로 장비 고장 및 계획되지 않은 생산 중단 시간이 발생할 수 있습니다. CAZN은 산업용 연결 분야에서 10년 이상의 경험을 바탕으로 M8 커넥터를 위한 업그레이드된 진동 방지 및 풀림 방지 잠금 메커니즘을 개발했습니다. 구조적 혁신과 엄격한 신뢰성 테스트를 통해 이 솔루션은 까다로운 산업 응용 분야에 매우 안정적인 소형 연결을 제공하도록 설계되었습니다.

업계 과제: 기존 M8 커넥터가 가혹한 조건에서 작동하지 않는 이유

CNC 공작 기계, AGV, 모바일 로봇, 실외 태양광 모니터링 시스템과 같은 일반적인 고진동 환경에서 기존 M8 커넥터의 고장은 일반적으로 세 가지 중요한 영역에 집중되어 있습니다.

첫째, 기존의 단일 스레드 구조는 2,000Hz 이상의 지속적인 진동 하에서 짝을 이루는 스레드 사이에서 미세한 상대 이동을 경험할 수 있습니다. 3,000시간 작동 후에는 풀림률이 17%에 도달하여 잠재적으로 신호 전송이 중단될 수 있습니다.

둘째, 기존의 밀봉 링은 -40°C 정도의 낮은 온도에서도 경화되거나 수축되어 밀봉 성능이 저하될 수 있습니다. 커넥터에 습기가 들어가면 접촉 산화가 발생하여 접촉 저항이 5mΩ에서 50mΩ 이상으로 증가하여 인터페이스 과열 및 전력 전송이 불안정해질 수 있습니다.

셋째, 기존의 완벽한 설계는 위치 지정을 위해 단일 키홈에 의존하는 경우가 많습니다. 복잡한 현장 배선 환경에서는 이로 인해 부분 결합이 발생할 수 있습니다. 커넥터가 완전히 잠기지 않으면 진동 저항이 최대 70%까지 감소할 수 있습니다.

이러한 문제는 오랫동안 산업 유지보수 팀에게 어려움을 안겨왔습니다. 업계 통계에 따르면 커넥터 풀림으로 인한 계획되지 않은 가동 중단 시간으로 인해 생산 라인당 평균 800,000위안을 초과하는 연간 손실이 발생할 수 있습니다. 결과적으로, 지능형 제조 애플리케이션에서는 신뢰성이 높은 진동 방지 및 풀림 방지 연결 솔루션이 점점 더 중요해지고 있습니다.

CAZN의 핵심 기술: 삼중 잠금 메커니즘

이러한 일반적인 업계 과제를 해결하기 위해 CAZN은 산업 연결 분야에서 10년 이상의 경험을 활용하여 스레드 잠금, 고정 링 잠금 및 끝면 맞물림을 결합한 고급 삼중 잠금 메커니즘을 개발했습니다. 구조는 기계적 소스에서 느슨해짐을 방지하도록 설계되었습니다.

고정밀 사다리꼴 나사산 설계

CAZN은 기존 미터식 나사산을 최적화된 사다리꼴 나사산 구조로 대체합니다. 나사산 측면 각도는 30°로 제어되며, 미세 산화 표면 처리를 적용하여 마찰 특성을 향상시켰습니다.

이 설계는 나사 결합 마찰을 약 60% 증가시켜 지속적인 진동 하에서 나사 연결의 자동 잠금 기능을 크게 향상시키고 회전 풀림의 위험을 줄입니다.

통합된 탄성 고정 링 잠금 장치

탄성 고정 링이 커넥터의 결합 단부에 통합되어 있습니다.

커넥터를 미리 설정된 토크 범위 0.8~1.2N·m로 조이면 고정 링이 자동으로 해당 홈에 맞물려 나사산과 고정 링을 결합하는 이중 기계적 잠금 구조가 생성됩니다.

심한 충격 조건에서도 추가 기계적 잠금 메커니즘은 나사 연결부의 역회전을 방지하고 풀림 위험을 최소화합니다.

톱니 모양의 끝면 맞물림

CAZN은 또한 결합 끝면에 환형 톱니 모양의 맞물림 구조를 통합합니다.

결합 후 톱니 모양의 표면이 완전히 맞물려 작은 축 방향 및 반경 방향 움직임을 제거하는 데 도움이 됩니다.

이중층 FKM 밀봉 링과 결합된 이 구조는 끝면 밀봉 성능을 유지하면서 안전한 기계적 결합을 제공하여 진동 저항과 물 유입 보호 요구 사항을 모두 해결합니다.

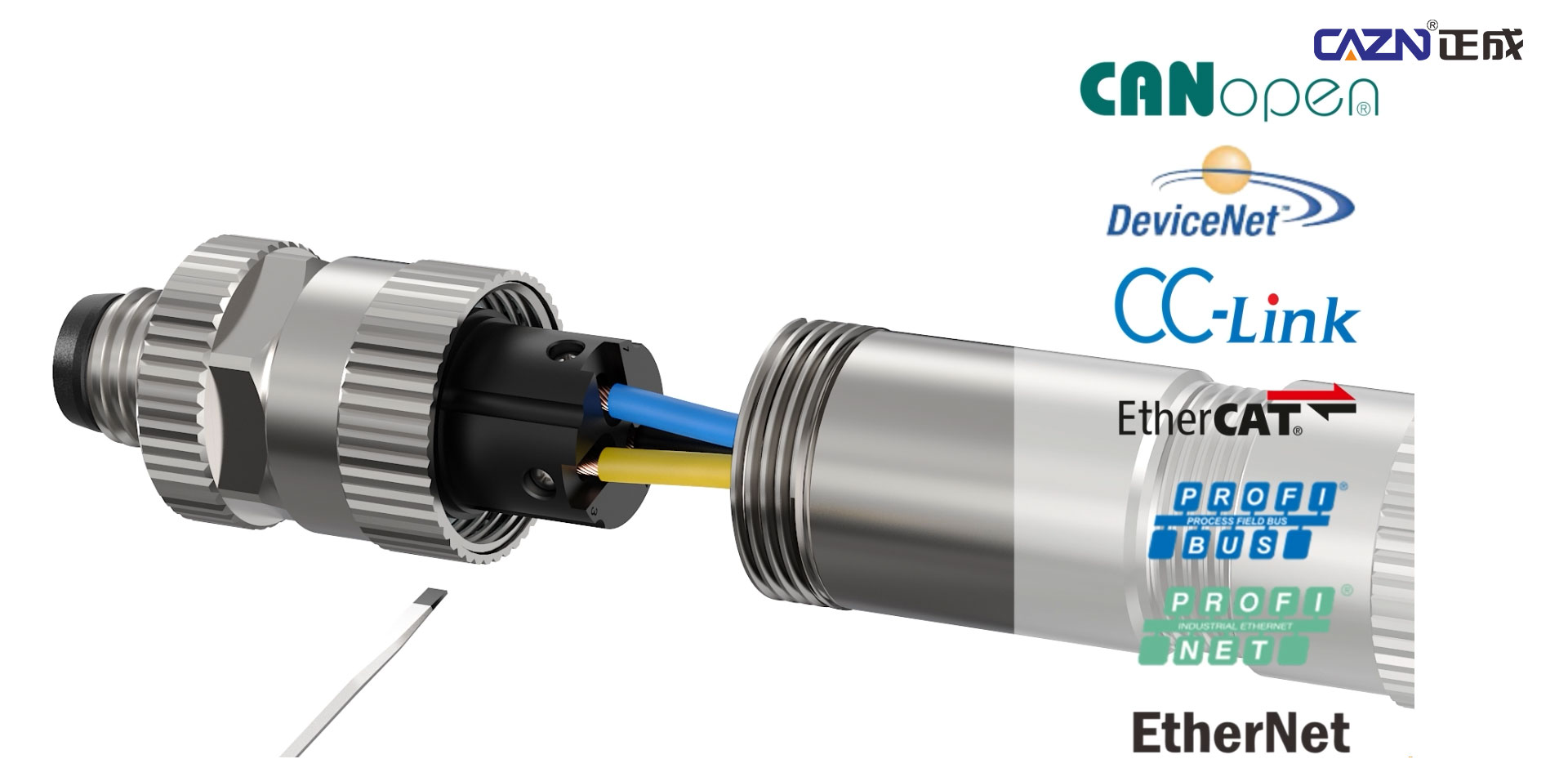

안정적인 전기적 성능을 위해 최적화된 접점 구조

CAZN은 또한 내부 접점 구조를 최적화하여 진동 시 전기적 신뢰성을 향상시켰습니다.

커넥터는 금도금 핀을 사용하며, 각 개별 핀에는 12개의 독립적인 접점 스프링 요소가 통합되어 있습니다.

이 구조는 진동이 있어도 안정적인 전기적 접촉을 유지하는 데 도움이 됩니다.

접촉 저항은 5mΩ 이하로 유지되어 커넥터 인터페이스에서 신호 변동, 비정상적인 가열 및 불안정한 전력 전송의 위험을 줄입니다.

포괄적인 신뢰성 테스트: 데이터를 통한 산업 성능 정의

삼중 잠금 메커니즘이 장착된 모든 CAZN M8 커넥터는 배송 전에 포괄적인 신뢰성 테스트를 거쳐야 합니다.

1,000시간 연속 진동 테스트

커넥터는 연속 1,000시간 동안 0.35mm의 진폭으로 10~2,000Hz에서 복합 진동 테스트를 거칩니다.

측정된 실풀림율은 0이며 접촉저항 변동폭은 0.5mΩ 이내입니다.

이는 일반적으로 사용되는 500시간의 업계 테스트 기간을 초과하며 장기적인 진동 저항에 대한 추가 검증을 제공합니다.

-40°C ~ +80°C 열 순환 테스트

커넥터는 -40°C ~ +80°C 사이에서 100회의 고온-저온 주기를 거칩니다.

테스트 후 잠금 토크 감쇠율은 8% 미만으로 유지되었으며 밀봉 링에는 경화나 균열이 나타나지 않았습니다.

커넥터는 열 순환 후에도 IP67 보호 성능을 계속 유지합니다.

500사이클 기계적 결합 테스트

커넥터는 500회의 전체 결합 및 분리 주기를 완료합니다.

테스트 후 잠금 구조는 심각한 마모가 발생하지 않았으며 고정 링은 피로 파괴 없이 기계적 성능을 유지합니다.

풀림 방지 성능 유지율은 100%로 유지되어 기존 산업용 M8 커넥터에 비해 기계적 사용 수명이 크게 연장되었습니다.

1,000사이클 활하중 노화 테스트

3A의 정격 전류에서 커넥터는 전원이 공급되는 동안 1,000회의 결합 및 분리 주기를 완료합니다.

접점에서는 심각한 아크 침식이 관찰되지 않으며 접점 저항은 지속적으로 5mΩ 미만으로 유지됩니다.

이는 고부하 작동 조건에서 과도한 인터페이스 가열 및 전기적 불안정성의 위험을 줄이는 데 도움이 됩니다.

추적 가능한 품질 관리

CAZN M8 커넥터 시리즈는 ISO 9001 및 IATF 16949 품질 관리 시스템 인증을 통과했습니다.

모든 테스트 프로세스는 디지털 방식으로 기록되고 추적 가능합니다.

각 제품에는 고유한 식별 코드가 할당되어 고객이 전체 테스트 및 품질 데이터에 액세스할 수 있습니다.

불량률을 0.02% 이하로 제어하여 장기간 안정적인 운영이 필요한 산업용 애플리케이션에 일관된 품질을 지원합니다.

까다로운 산업 응용 분야를 위해 설계됨

구조 혁신부터 포괄적인 신뢰성 검증에 이르기까지 CAZN은 실제 산업 작동 조건을 중심으로 커넥터 기술을 개발합니다.

업그레이드된 M8 진동 방지 및 풀림 방지 잠금 메커니즘은 Phoenix Contact, Weidmüller 및 HARTING과 같은 주요 국제 커넥터 브랜드를 벤치마킹하고 이에 대한 호환 가능한 대안을 제공하는 동시에 풀림 방지 신뢰성 및 열악한 환경 적응성 측면에서 목표 이점을 제공하도록 설계되었습니다.

CAZN은 산업 연결 기술에 대한 지속적인 투자를 통해 지능형 제조를 위한 안정적이고 비용 효율적인 연결 솔루션을 제공하고 고객이 장비 신뢰성을 향상시키고 유지 관리 비용을 절감하며 산업 공급망의 탄력성을 강화할 수 있도록 지원하기 위해 최선을 다하고 있습니다.
