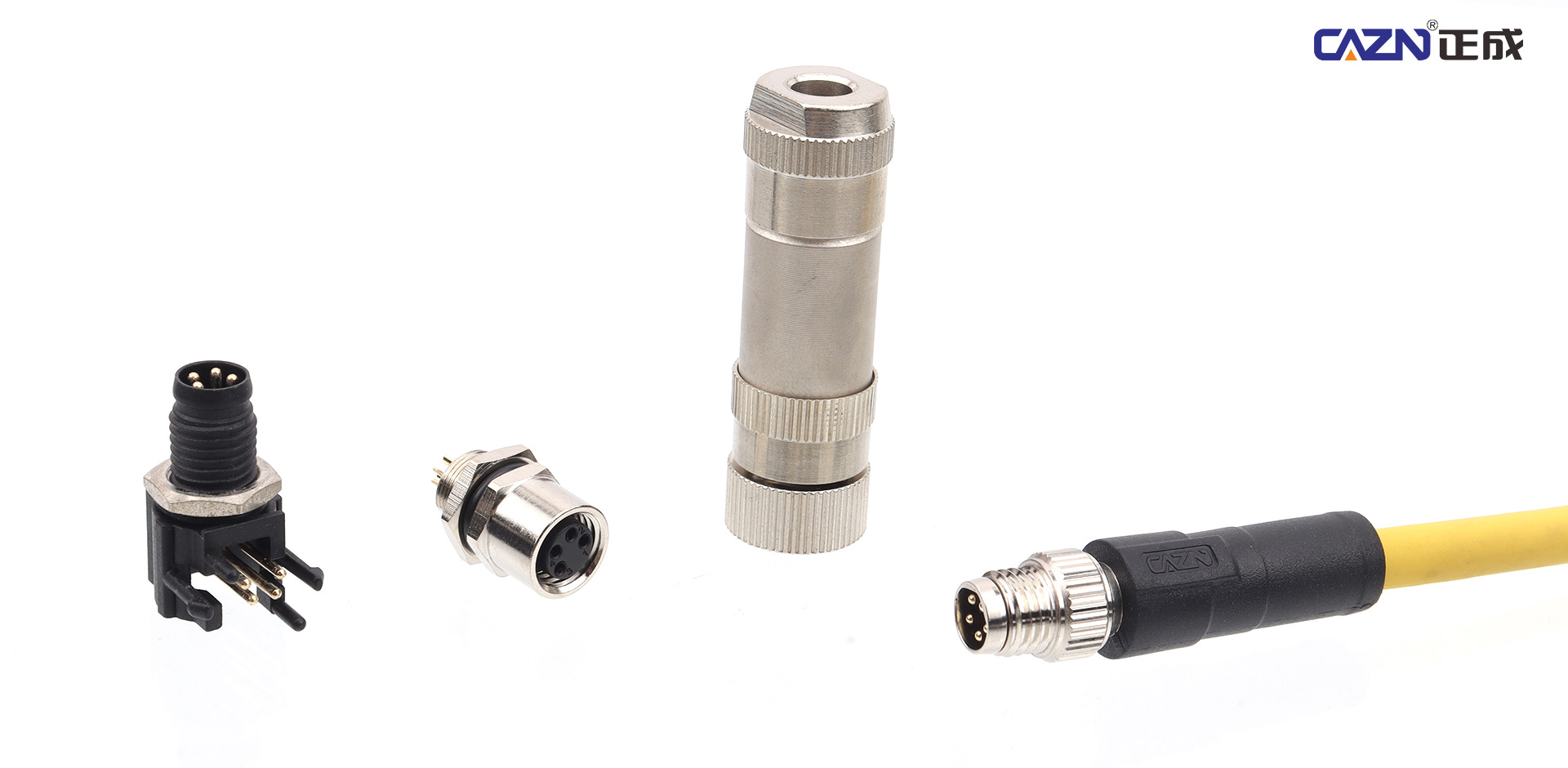

CAZN M 계열 커넥터 선택 가이드: M5에서 M40까지 올바른 솔루션 선택

M 시리즈 커넥터는 산업용 연결의 기초이지만 올바른 커넥터를 선택하는 것은 단순히 더 큰 크기를 선택하는 것이 아닙니다. 실제 선택 전략은 설치 공간, 전송 요구 사항 및 환경 저항이라는 세 가지 주요 요소를 정확하게 일치시키는 것을 기반으로 합니다. 대형 커넥터를 선택하면 불필요한 비용이 증가하고 귀중한 공간을 차지할 수 있으며, 부적절한 설치 스트레스는 숨겨진 신뢰성 위험을 초래할 수 있습니다.

M5부터 M40까지 포괄하는 유럽 표준 M 시리즈 커넥터의 전체 범위를 통해 CAZN은 소형 신호 전송부터 고전력 산업 장비에 이르는 응용 분야를 위한 정밀한 연결 솔루션을 제공합니다. 20,000m² 규모의 자체 제조 시설과 30개 이상의 특허 기술을 지원하는 CAZN은 고급 제조 기능과 실제 적용 경험을 결합하여 고객이 선택 위험을 줄이고 장비 신뢰성을 향상하며 전체 시스템 성능을 최적화하도록 돕습니다.

이 선택 가이드는 CAZN의 제품 특성과 엔지니어링 경험을 통합하여 사용자가 장비 설계 및 조달 중에 보다 정확한 커넥터 결정을 내리는 데 도움을 줍니다.

CAZN M 시리즈 커넥터 선택: 설치 공간부터 시작하세요

사용 가능한 장착 영역에 따라 허용되는 최대 커넥터 크기가 결정되므로 M 시리즈 커넥터를 선택할 때 설치 공간이 첫 번째 제한 사항입니다. CAZN M 시리즈 커넥터는 5mm ~ 40mm의 미터법 스레드 직경에 따라 설계되었으며 각 크기는 다양한 산업 시나리오에 최적화되어 있습니다.

소형 센서, 소형 제어 모듈, 로봇 조인트 등 극도로 제한된 공간의 경우 CAZN M5 커넥터는 이상적인 솔루션입니다. M5 × 0.5 스레드, 5mm 직경의 컴팩트한 설계 및 2~4개의 접점을 지원하는 M5 커넥터는 정격 전류 1A로 안정적인 신호 전송을 제공합니다. 나사형 잠금 구조는 탁월한 진동 저항성을 제공하므로 공간 제한으로 인해 기존 커넥터를 설치할 수 없는 응용 분야에 적합합니다.

소형 장비에 약간 더 많은 연결 기능이 필요한 경우 CAZN M8 커넥터는 크기와 성능 간의 균형을 제공합니다. M8 × 1.0 스레드, 3~8개 접점 지원, 1.5~4A의 정격 전류, -25~+85°C의 작동 온도 및 IP67 보호 기능을 갖춘 M8 커넥터는 산업용 센서, PLC I/O 모듈 및 소형 자동화 시스템에 널리 사용됩니다. 오일, 저온 환경 및 기계적 진동에 대한 저항성은 까다로운 산업 응용 분야에 적합합니다.

의료 장비, 테스트 장비 및 소형 제어 장치와 같이 제한된 설치 공간 내에서 더 높은 신뢰성이 요구되는 애플리케이션의 경우 CAZN M9 커넥터는 M8과 M12 사이의 중간 솔루션을 제공합니다. 2~8개의 접점, 1A~4A의 정격 전류를 지원하며 금속 또는 플라스틱 하우징과 함께 사용할 수 있습니다. 안전한 나사 잠금 메커니즘은 지속적인 진동에도 안정적인 연결 성능을 보장합니다.

설치 공간이 충분할 경우 일반 산업 응용 분야에서는 M12 이상의 커넥터가 선호됩니다. M12 × 1.0 스레드를 갖춘 CAZN M12 커넥터는 광범위한 코딩 옵션, 견고한 하우징 설계 및 센서, 액추에이터, 통신 시스템 및 자동화 장비와의 호환성으로 인해 가장 널리 채택되는 산업용 연결 표준 중 하나가 되었습니다.

더 큰 커넥터가 항상 더 좋은 것은 아니라는 점을 이해하는 것이 중요합니다. 예를 들어, M5 연결용으로 설계된 소형 장치에 M12 커넥터를 사용하면 추가 이점 없이 설치 난이도, 비용 및 시스템 크기가 크게 늘어날 수 있습니다. 정확한 평가를 지원하기 위해 CAZN은 대규모 생산 전에 설치 테스트를 위한 3,000개 이상의 제품 샘플을 제공합니다.

전기 및 데이터 전송 요구 사항에 맞는 커넥터 선택

설치 공간을 확인한 후 다음 단계는 신호 유형, 전류 정격, 전압 레벨, 통신 속도 등 전기적 요구 사항에 따라 커넥터를 선택하는 것입니다.

1A 미만의 저전류 신호 전송의 경우 M5, M8 및 M9 커넥터가 일반적으로 선택됩니다. 이 컴팩트 커넥터는 안정적인 전기 성능과 신호 무결성이 필수적인 센서, 스위치 및 제어 신호 애플리케이션용으로 설계되었습니다.

1.5A~10A 사이의 중간 전류 요구 사항에 대해 M8, M12, M14 및 M16 커넥터는 보다 유연한 솔루션을 제공합니다. 그 중 CAZN M12 커넥터는 정격 전류 0.5A ~ 16A, 전압 30V ~ 630V로 광범위한 전기 사양을 지원하므로 산업용 센서, 액추에이터 및 소형 자동화 장비에 적합합니다.

CAZN M14 커넥터는 2A~15A의 정격 전류를 지원하며 일반적으로 실외 LED 조명 시스템과 같은 중간 전력 시나리오에 적용됩니다. IEC 61076-2-106에 따라 설계된 M16 커넥터는 탁월한 EMI 차폐 기능과 함께 1A~7A의 정격 전류를 제공하므로 안정적인 전력 및 신호 전송이 필요한 애플리케이션에 적합합니다.

10A~28A의 고전력 애플리케이션의 경우 M23 및 7/8 커넥터가 더 적합합니다. CAZN M23 커넥터는 최대 28A의 정격 전류, 최대 600V의 작동 전압을 지원하고 360° 완전 금속 차폐 기능을 갖추고 있습니다. 단일 커넥터 내에서 전력과 신호를 모두 전송할 수 있으므로 서보 모터, 드라이브 및 산업용 모션 제어 시스템에 이상적인 선택입니다.

7/8 커넥터는 10A~12A의 정격 전류를 지원하며 중간 및 고전력 공급 애플리케이션용으로 특별히 설계되었습니다. 이는 석유, 화학, 중공업 등 까다로운 산업 환경에서 일반적으로 사용됩니다.

고속 산업용 통신을 위해 M12 D-코드 및 X-코드 커넥터는 특수 솔루션을 제공합니다. CAZN M12 D 코드 커넥터는 100Mbps 산업용 이더넷용으로 설계되었으며 EtherCAT 및 PROFINET과 같은 프로토콜을 지원합니다. M12 X 코드 커넥터는 최대 10Gbps의 전송 속도를 지원하므로 머신 비전, 고속 데이터 수집 및 고급 스마트 제조 애플리케이션에 적합합니다.

최대 전력 전송이 필요한 중장비 장비의 경우 CAZN M40 커넥터가 전용 솔루션을 제공합니다. 40mm 스레드 크기, 4~8개 접점 및 63A/630V의 최대 성능을 갖춘 이 제품은 고전력 로봇, 산업용 드라이브 및 대형 기계 시스템용으로 설계되었습니다.

접촉 수량은 선택 시 또 다른 중요한 고려 사항입니다. 예를 들어, M5 커넥터는 최대 4개의 접점을 지원합니다. 더 많은 신호 채널이 필요한 경우 접촉 밀도가 더 높은 M8 또는 M12 커넥터를 선택하는 것이 제한된 핀을 통해 여러 신호를 강제로 적용하는 것보다 더 나은 접근 방식입니다. CAZN의 M12 17핀 커넥터는 복잡한 자동화 시스템 및 로봇 응용 분야를 위한 콤팩트한 고밀도 솔루션을 제공합니다.

운영 환경에 따른 보호 수준 선택

작동 환경에 따라 필요한 보호 수준, 하우징 재질, 커넥터의 밀봉 성능이 직접적으로 결정됩니다.

표준 산업 환경의 경우 일반적으로 IP67 보호로 충분합니다. CAZN M5, M8 및 M12 표준 커넥터는 안정적인 방진 기능과 일시적인 침수에 대한 저항성을 제공하므로 산업 자동화, 로봇 공학 및 일반 제조 장비에 적합합니다.

지속적인 습기나 실외 조건에 노출되는 애플리케이션의 경우 IP68 보호가 권장됩니다. CAZN M14, M16 및 M23 커넥터는 IP68 보호를 지원하며 광전지 시스템, 실외 제어 장비 및 습식 산업 시설과 같은 까다로운 환경에 적합합니다. 이 제품은 검증된 응용 분야에서 연간 고장률이 0.02%로 낮은 혹독한 조건에서 안정적인 성능을 입증했습니다.

식품 가공 및 의료 장비와 같이 빈번한 고압 청소가 필요한 환경의 경우 IP69K 보호 기능이 있는 커넥터가 필요합니다. IP69K 보호를 지원하는 CAZN M16 및 M23 커넥터는 안정적인 밀봉 성능을 유지하면서 고온 및 고압 수세를 견딜 수 있습니다.

서보 시스템, 철도 장비, 산업 자동화 환경 등 전자기 간섭이 강한 영역에서는 360° 차폐 구조를 갖춘 커넥터가 필수적입니다. CAZN M23 및 M12 X 코드 커넥터는 완전 금속 차폐 기술을 사용하여 전자기 간섭을 줄이고 안정적인 전력 및 데이터 전송 성능을 유지합니다.

보호 수준 선택은 항상 실제 애플리케이션 환경과 일치해야 합니다. IP68이 요구되는 애플리케이션에서 IP67 커넥터를 사용하면 물이 침투하거나 전기적 오류가 발생할 수 있습니다. 커넥터 설계 외에도 밀봉 재료 및 설치 프로세스도 전반적인 보호 성능에 영향을 미칩니다. CAZN은 삽입 및 추출 주기 테스트, 진동 테스트, 염수 분무 테스트 등 맞춤형 테스트 서비스를 제공하며, 제3자 검증 데이터는 24시간 이내에 제공됩니다.

CAZN M 시리즈 커넥터 빠른 선택 가이드

보다 쉬운 선택을 위해 기본 원칙을 다음과 같이 요약할 수 있습니다.

작은 설치 공간에는 더 작은 M 크기가 필요하고, 더 높은 전류 애플리케이션에는 더 큰 커넥터가 필요합니다. 신호 애플리케이션은 접촉 수량에 따라 선택해야 하며 열악한 환경에서는 적절한 IP 보호 수준이 필요합니다.

일반 산업 자동화의 경우 M12가 가장 일반적인 선택입니다.

서보 모터 및 모션 시스템의 경우 M23은 안정적인 전력 및 신호 통합을 제공합니다.

고속 산업용 통신을 위해 M12 X 코드 커넥터는 고급 데이터 성능을 제공합니다.

중부하 전력 장비의 경우 M40은 최대 전류 용량을 제공합니다.

포괄적인 인증 및 엔지니어링 지원을 통해 CAZN은 고객이 안정적이고 효율적인 산업 연결을 달성하도록 돕습니다.

M12 커넥터 코딩 선택에 대한 중요한 고려 사항

M12 커넥터는 A, B, D, X 코딩을 포함한 다양한 코딩 유형으로 제공됩니다. 각 코딩 구조는 고유한 기계 설계를 갖고 있습니다. 즉, 서로 다른 코딩 유형을 서로 바꿔서 연결할 수 없습니다.

M12 커넥터를 선택하기 전에 장비 인터페이스 및 통신 요구 사항을 확인해야 합니다.

A-코드 M12 커넥터는 일반적으로 센서 및 표준 신호 전송에 사용됩니다. CAZN M12 A 코드 커넥터는 2~17개의 접점을 지원하므로 다양한 산업 자동화 애플리케이션에 적합합니다.

B 코드 M12 커넥터는 주로 PROFIBUS와 같은 필드버스 통신 시스템용으로 설계되어 안정적인 산업용 네트워크 전송을 보장합니다.

D 코드 M12 커넥터는 100Mbps 산업용 이더넷에 최적화되어 EtherCAT 및 PROFINET을 포함한 실시간 통신 프로토콜을 지원합니다.

X 코드 M12 커넥터는 최대 10Gbps의 고속 데이터 전송을 위해 설계되었으며 IEC 61076-2-109를 준수합니다. 이는 산업용 비전 시스템, 고속 검사 장비 및 고급 데이터 수집 애플리케이션에 널리 사용됩니다.

잘못된 코딩 유형을 선택하면 설치가 호환되지 않거나 통신 성능이 부족해질 수 있습니다. CAZN은 고객이 생산 전에 올바른 커넥터 구성을 확인할 수 있도록 전문 기술 지원 및 샘플 테스트 서비스를 제공합니다.

결론

CAZN M 시리즈 커넥터는 소형 M5 신호 연결부터 고전력 M40 산업용 시스템까지 애플리케이션을 포괄하는 완전한 산업용 연결 포트폴리오를 제공합니다. 설치 공간, 전송 요구 사항 및 환경 조건을 기반으로 한 정확한 제품 선택을 통해 고객은 장비 신뢰성 향상, 서비스 수명 연장 및 유지 관리 비용 절감을 달성할 수 있습니다.

20,000m² 규모의 제조 시설, 500만 개가 넘는 연간 생산 능력, IATF 16949 인증을 갖춘 CAZN은 산업용 커넥터 시장에서 강력한 제조 능력과 기술적 이점을 확립했습니다. 표준 제품은 48시간 이내에 배송될 수 있으며, 맞춤형 솔루션은 7일 이내에 배송될 수 있습니다. 70% 이상의 반복 고객을 보유한 CAZN은 계속해서 글로벌 산업 응용 분야에 안정적인 연결 솔루션을 제공하고 있습니다.

전문적인 커넥터 선택 지원, 애플리케이션 상담 또는 샘플 테스트를 위해 CAZN의 기술 팀은 고객이 장비에 대한 최적의 연결 설계를 달성할 수 있도록 맞춤형 솔루션을 제공합니다.
