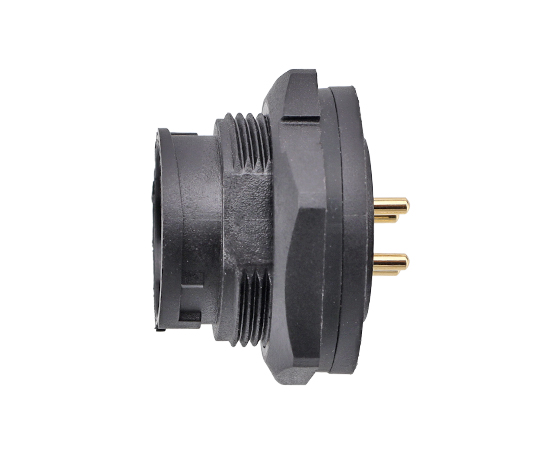

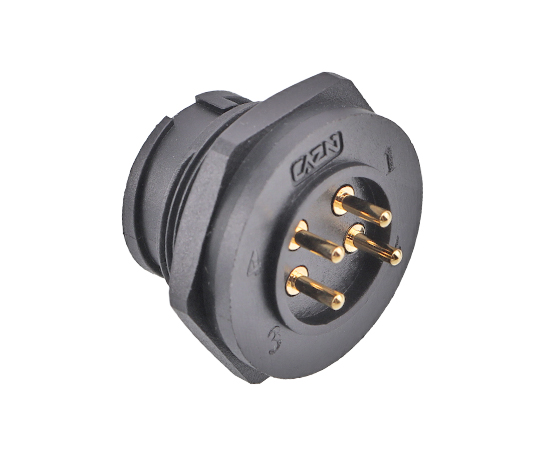

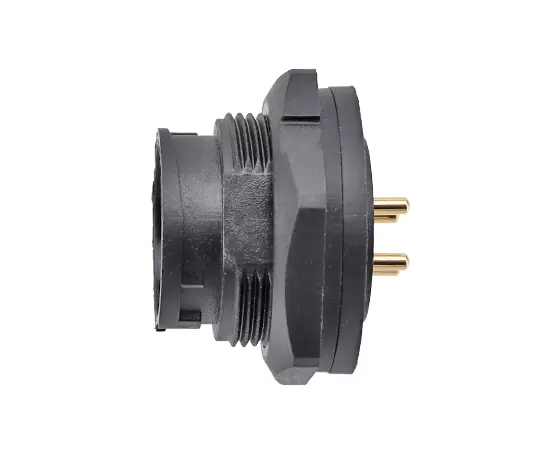

E13 PCB 백 마운트 여성 리셉터클 (Bayonet)
E13 PCB 백 마운트 여성 리셉터클 (Bayonet)
E13 PCB 백 마운트 여성 리셉터클 (Bayonet)
E13 PCB 백 마운트 여성 리셉터클 (Bayonet)
E13 PCB 백 마운트 여성 리셉터클 (Bayonet)
E13 PCB 백 마운트 여성 리셉터클 (Bayonet)
E13 PCB 백 마운트 여성 리셉터클 (Bayonet)
<>

플라스틱 방수 커넥터 : E13 시리즈

13/16 "-28Uns 미국 표준 나사

구조 유형 : 백 마운트 PCB 리셉터클

핀 유형 : 여성

커플 링 : 총검 (b)

코어의 Umber : 2, 3, 4, 5, 6, 7, 8, 9, 10, 12, 14, 18 핀

종료 방법 : PCB

차폐 : 아니요

인증 : CE 、 rohs



INQUIRY문의 DOWNLOAD다운로드
제품정보
MECHANICAL PARAMETERS
제품 매개 변수
쉘 재료 ：열가소성 플라스틱 PA66, 불꽃 지연 등급 : V-0
연락처 자료 ：구리 금도
핀 번호 ：2-18 핀, 전류 : 고전류 、 저류 및 혼합 전류
연결:실 (t); 총검 (b)
종료 방법 :PCB
단열재 ：2000 MΩ
케이블 직경 :6.0mm ~ 10.0mm
내구성: ≥500 사이클
해당 온도 ： -40 +~ +105 ℃
방수 등급 ：IP67, IP68
나사 크기 :13/16 "-28uns
E13 전기 매개 변수


전기 다이어그램

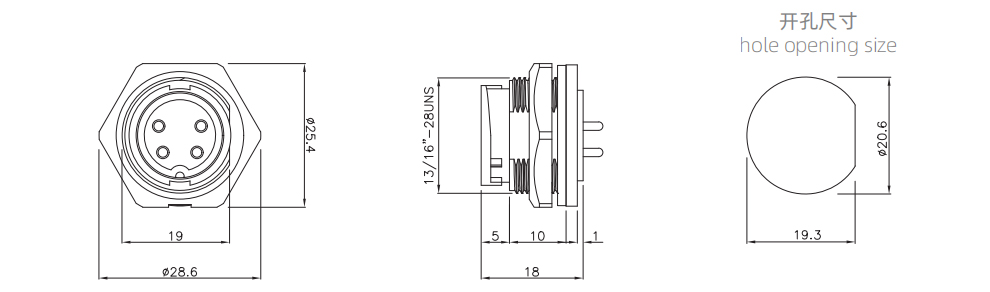

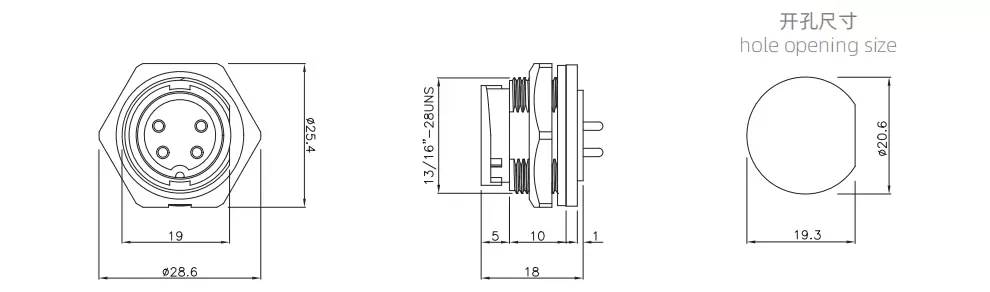

D Imension Drawing

E13 PCB 핀 배열



제품 주문
제품 이름정격 전압정격 전류p/n 다리 3D 다운로드 2d 다운로드
E13 PCB 백 마운트 여성 리셉터클 (Bayonet)125V20AE13B-S2-PPF 2 　 　
E13 PCB 백 마운트 여성  리셉터클 ( Bayonet )125V20AE13B-S3-PPF 3 　 　
E13 PCB 백 마운트 여성  리셉터클 ( Bayonet )125V10AE13B-S4-PPF4

E13 PCB 백 마운트 여성  리셉터클 ( Bayonet )125V10AE13B-S5-PPF5

E13 PCB 백 마운트 여성  리셉터클 ( Bayonet )125V10AE13B-S6-PPF6


E13 PCB 백 마운트 여성  리셉터클 ( Bayonet )60V5aE13B-S7-PPF7

E13 PCB 백 마운트 여성  리셉터클 ( Bayonet )60V5aE13B-S8-PPF8

E13 PCB 백 마운트 여성  리셉터클 ( Bayonet )60V5aE13B-S9-PPF9

E13 PCB 백 마운트 여성  리셉터클 ( Bayonet )60V5aE13B-S10-PPF10

E13 PCB 백 마운트 여성  리셉터클 ( Bayonet )60V5aE13B-S12-PPF12

E13 PCB 백 마운트 여성  리셉터클 ( Bayonet )60V5aE13B-S14-PPF14

E13 PCB 백 마운트 여성  리셉터클 ( Bayonet )30V2AE13B-S18-PPF18

E13 PCB 백 마운트 여성  리셉터클 ( Bayonet )300V20AE13B-S2B-PPF2B

E13 PCB 백 마운트 여성  리셉터클 ( Bayonet )300V20AE13B-S3B-PPF3B

E13 PCB 백 마운트 여성  리셉터클 ( Bayonet )300V20AE13B-S4B-PPF4B
