소켓 (총검)

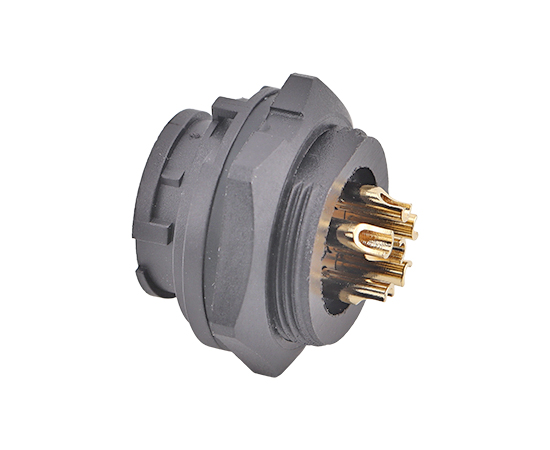

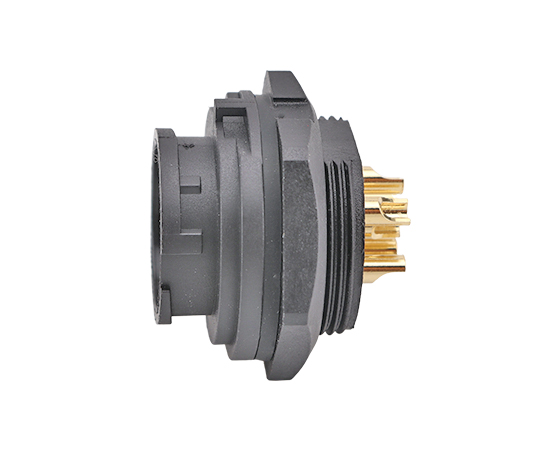

플라스틱 방수 커넥터 : E13 시리즈
13/16 "-28Uns 미국 표준 나사
구조 유형 : 스트레이트 암 소켓 프론트 마운트
핀 유형 : 여성
커플 링 : 총검 (b)
코어의 Umber : 2, 3, 4, 5, 6, 7, 8, 9, 10, 12, 14, 18 핀
종료 방법 : 솔더
차폐 : 아니요
인증 : CE 、 rohs
제품정보
MECHANICAL PARAMETERS
제품 매개 변수
| 쉘 재료 ： | 열가소성 플라스틱 PA66, 불꽃 지연 등급 : V-0 |
| 연락처 자료 ： | 구리 금도 |
| 핀 번호 ： | 2-18 핀, 전류 : 고전류 、 저류 및 혼합 전류 |
| 연결: | 실 (t); 총검 (b) |
| 종료 방법 : | 솔더 |
| 단열재 ： | 2000 MΩ |
| 케이블 직경 : | 6.0mm ~ 10.0mm |
| 내구성: | ≥500 사이클 |
| 해당 온도 ： | -40 +~ +105 ℃ |
| 방수 등급 ： | IP67, IP68 |
| 나사 크기 : | 13/16 "-28uns |
E13 전기 매개 변수
전기 다이어그램

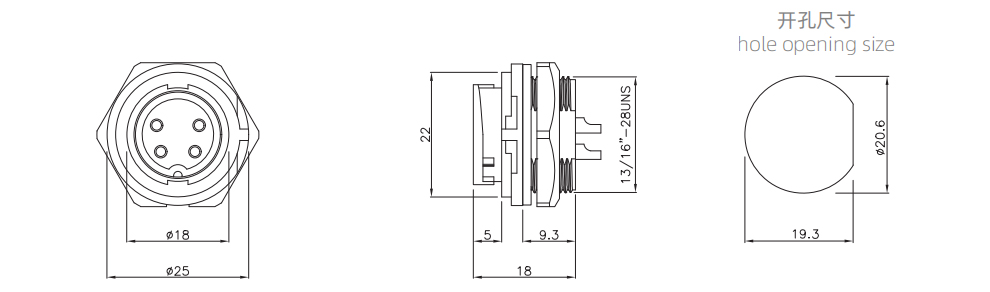

D Imension Drawing
제품 주문
| 제품 이름 | 정격 전압 | 정격 전류 | p/n | 다리 | 3D 다운로드 | 2d 다운로드 |
| E13 프론트 마운트 암컷 리셉터클 (Bayonet) | 125V | 20A | E13B-S2-PWB | 2 | ||
| E13 프론트 마운트 암컷 리셉터클 ( Bayonet ) | 125V | 20A | E13B-S3-PWB | 3 | ||
| E13 프론트 마운트 암컷 리셉터클 ( Bayonet ) | 125V | 10A | E13B-S4-PWB | 4 | ||
| E13 프론트 마운트 암컷 리셉터클 ( Bayonet ) | 125V | 10A | E13B-S5-PWB | 5 | ||
| E13 프론트 마운트 암컷 리셉터클 ( Bayonet ) | 125V | 10A | E13B-S6-PWB | 6 | ||
| E13 프론트 마운트 암컷 리셉터클 ( Bayonet ) | 60V | 5a | E13B-S7-PWB | 7 | ||
| E13 프론트 마운트 암컷 리셉터클 ( Bayonet ) | 60V | 5a | E13B-S8-PWB | 8 | ||
| E13 프론트 마운트 암컷 리셉터클 ( Bayonet ) | 60V | 5a | E13B-S9-PWB | 9 | ||
| E13 프론트 마운트 암컷 리셉터클 ( Bayonet ) | 60V | 5a | E13B-S10-PWB | 10 | ||
| E13 프론트 마운트 암컷 리셉터클 ( Bayonet ) | 60V | 5a | E13B-S12-PWB | 12 | ||
| E13 프론트 마운트 암컷 리셉터클 ( Bayonet ) | 60V | 5a | E13B-S14-PWB | 14 | ||
| E13 프론트 마운트 암컷 리셉터클 ( Bayonet ) | 30V | 2A | E13B-S18-PWB | 18 | ||
| E13 프론트 마운트 암컷 리셉터클 ( Bayonet ) | 300V | 20A | E13B-S2B-PWB | 2B | ||
| E13 프론트 마운트 암컷 리셉터클 ( Bayonet ) | 300V | 20A | E13B-S3B-PWB | 3B | ||
| E13 프론트 마운트 암컷 리셉터클 ( Bayonet ) | 300V | 20A | E13B-S4B-PWB | 4B | ||
| E13 프론트 마운트 암컷 리셉터클 ( Bayonet ) | 125+30V | 15+2A | E13B-S8C-PWB | 8c |
다운로드
| 제품 카탈로그 | CAZN-유럽 표준 제품 선택 매뉴얼 |
| CAZN 비례 밸브 커넥터 매뉴얼 | 보다 |
| CAZN Zhengcheng 진동 센서 커넥터 매뉴얼 | 보다 |
| CAZN Zhengcheng - 헤비 듀티 선택 매뉴얼 - H2023-2 | 보다 |
| CAZN Zhengcheng 플라스틱 방수 커넥터 선택 브로셔-E2024-1 | 보다 |
| CAZN Zhengcheng 푸시-풀 자동 잠금 시리즈 선택 매뉴얼 T2023-2 | 보다 |
| CAZN Zhengcheng 유럽 표준 커넥터 선택 브로셔-M2023-2 | 보다 |
| CAZN Zhengcheng-RJ45 산업용 네트워크 신호 플러그-2023-2 | 보다 |
| CAZN Zhengcheng NMEA 특수 커넥터-N2023-1 | 보다 |
| CAZN Zhengcheng 미국 표준 커넥터-26482-MD2023-1 | 보다 |
| CAZN-RJ45 산업용 네트워크 신호 플러그-2023-2-영어 버전 | 보다 |
| CAZN-비례 밸브 전용 커넥터 23-1-영어 버전 | 보다 |
| 진동 센서용 CAZN 커넥터 23-1-영어 버전 | 보다 |
무료 커넥터 샘플을 받으려면 당사에 문의하세요.
일반 제품은 귀하의 필요에 따라 테스트용 무료 샘플을 제공할 수
있으며 귀하의 특별한 요구에 따라 맞춤형 사양 및 재료도 제공할 수 있습니다.

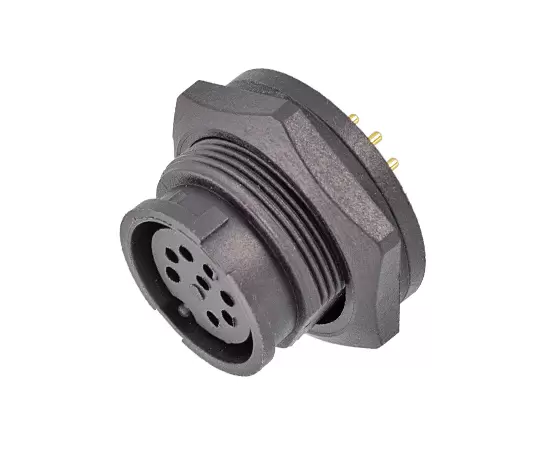

관련 솔루션
