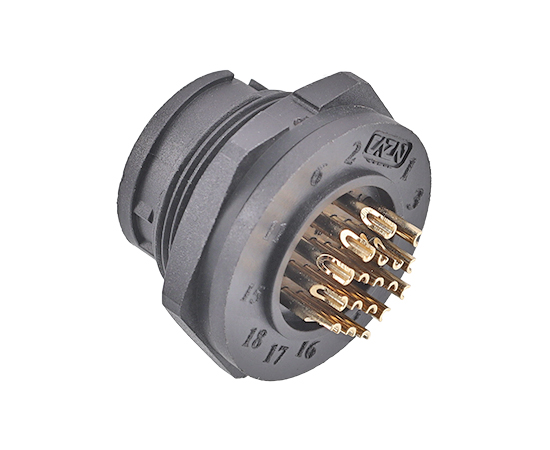

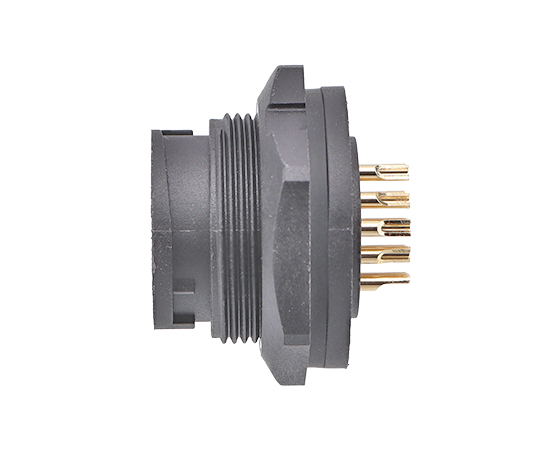

E13 백 마운트 솔더 남성 리셉터클 (Bayonet)
E13 백 마운트 솔더 남성 리셉터클 (Bayonet)
E13 백 마운트 솔더 남성 리셉터클 (Bayonet)
E13 백 마운트 솔더 남성 리셉터클 (Bayonet)
E13 백 마운트 솔더 남성 리셉터클 (Bayonet)
E13 백 마운트 솔더 남성 리셉터클 (Bayonet)
E13 백 마운트 솔더 남성 리셉터클 (Bayonet)
<>

플라스틱 방수 커넥터 : E13 시리즈

13/16 "-28Uns 미국 표준 나사

구조 유형 : 직선 수컷 소켓 백 마운트

핀 유형 : 남성

커플 링 : 총검 (b)

코어의 Umber : 2, 3, 4, 5, 6, 7, 8, 9, 10, 12, 14, 18 핀

종료 방법 : 솔더

차폐 : 아니요

인증 : CE 、 rohs



INQUIRY문의 DOWNLOAD다운로드
제품정보
MECHANICAL PARAMETERS
제품 매개 변수
쉘 재료 ：열가소성 플라스틱 PA66, 불꽃 지연 등급 : V-0
연락처 자료 ：구리 금도
핀 번호 ：2-18 핀, 전류 : 고전류 、 저류 및 혼합 전류
연결:실 (t); 총검 (b)
종료 방법 :솔더
단열재 ：2000 MΩ
케이블 직경 :6.0mm ~ 10.0mm
내구성: ≥500 사이클
해당 온도 ： -40 +~ +105 ℃
방수 등급 ：IP67, IP68
나사 크기 :13/16 "-28uns
E13 전기 매개 변수


전기 다이어그램

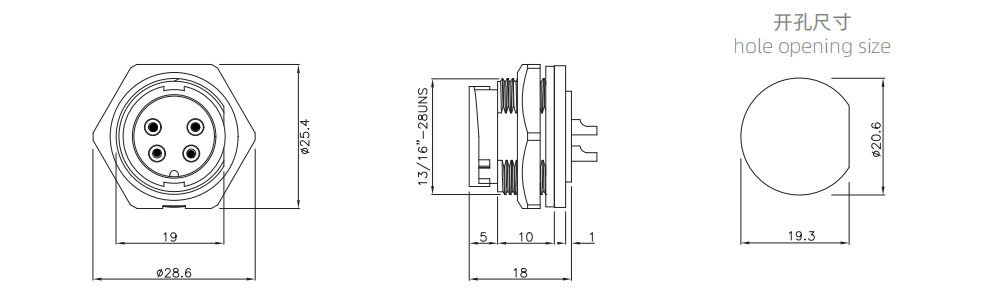

D Imension Drawing


제품 주문
제품 이름정격 전압정격 전류p/n 다리 3D 다운로드 2d 다운로드
E13 백 마운트 남성 리셉터클 (Bayonet)125V20AE13B-P2-PWF 2 　 　
E13 백  마운트 남성 리셉터클 ( Bayonet )125V20AE13B-P3-PWF 3 　 　
E13 백  마운트 남성 리셉터클 ( Bayonet )125V10AE13B-P4-PWF4

E13 백  마운트 남성 리셉터클 ( Bayonet )125V10AE13B-P5-PWF5

E13 백  마운트 남성 리셉터클 ( Bayonet )125V10AE13B-P6-PWF6


E13 백  마운트 남성 리셉터클 ( Bayonet )60V5aE13B-P7-PWF7

E13 백  마운트 남성 리셉터클 ( Bayonet )60V5aE13B-P8-PWF8

E13 백  마운트 남성 리셉터클 ( Bayonet )60V5aE13B-P9-PWF9

E13 백  마운트 남성 리셉터클 ( Bayonet )60V5aE13B-P10-PWF10

E13 백  마운트 남성 리셉터클 ( Bayonet )60V5aE13B-P12-PWF12

E13 백  마운트 남성 리셉터클 ( Bayonet )60V5aE13B-P14-PWF14

E13 백  마운트 남성 리셉터클 ( Bayonet )30V2AE13B-P18-PWF18

E13 백  마운트 남성 리셉터클 ( Bayonet )300V20AE13B-P2B-PWF2B

E13 백  마운트 남성 리셉터클 ( Bayonet )300V20AE13B-P3B-PWF3B

E13 백  마운트 남성 리셉터클 ( Bayonet )300V20AE13B-P4B-PWF4B

E13 백  마운트 남성 리셉터클 ( Bayonet )125+30V15+2AE13B-P8C-PWF8c
