M12 커넥터 SKTL 고전류 핀 구성 및 애플리케이션

M12 커넥터는 산업 자동화에서 가장 널리 사용되는 원형 나사형 잠금 커넥터 중 하나입니다. 관련 IEC 61076 시리즈 표준에 따라 M12 커넥터는 기계적 코딩을 사용하여 잘못된 결합을 방지합니다. 다양한 코딩 유형에는 고유한 핀 배열과 키 홈 위치가 있어 호환 가능한 플러그와 콘센트만 올바르게 연결할 수 있습니다. 센서, 액추에이터 및 산업용 이더넷에 사용되는 A, B, D, X와 같은 신호 코딩 외에도 SKTL로 통칭되는 4개의 전용 전원 코딩인 S, K, T, L이 안정적인 AC 및 DC 전력 전송을 위해 설계되었습니다.

전력 전송을 위해 A-코드 또는 C-코드 커넥터를 사용했던 이전 접근 방식과 비교할 때, 전용 SKTL 전력 코딩은 적절한 구성에서 더 높은 정격 전압 및 전류 성능을 제공합니다. 또한 기계식 키잉은 신호 연결에서 전원 연결을 분리하는 데 도움이 되어 장비 손상, 전압 불일치, 통신 중단 및 잘못된 결합으로 인한 전기 안전 위험의 위험을 줄여줍니다. SKTL 코딩 커넥터는 IEC 61076-2-111의 적용을 받으며 코딩 및 제품 구성에 따라 최대 630V의 정격 전압과 최대 16A의 정격 전류를 지원할 수 있습니다. 지정된 경우 IP67 이상의 보호 등급과 결합되어 자동화 장비, 모터, 로봇 공학 및 산업 제어 시스템에 널리 사용됩니다.

산업용 연결 분야의 전문 브랜드인 CAZN은 해당 IEC 요구 사항에 따라 M12 SKTL 전원 커넥터를 설계 및 제조합니다. 재료 선택, 접점 제조, 유입 보호 및 전기 신뢰성의 지속적인 최적화를 통해 CAZN은 산업 자동화, 로봇 공학, 모터 드라이브, 신에너지 장비 및 철도 운송을 위한 작고 신뢰할 수 있는 전원 연결 솔루션을 제공합니다.

4가지 SKTL 전원 코딩 개요

CAZN M12 SKTL 커넥터 사양 및 일반 응용 분야

참고: 일부 제조업체는 최대 800V 정격 모델을 제공하지만 해당 IEC 표준에 따른 K 코드 커넥터의 정격 전압은 630V입니다. 표시된 경우 핀 구성에는 보호 접지(PE) 옵션이 포함됩니다. 예를 들어, 4+PE는 4개의 전원 접점과 1개의 보호 접지 접점을 의미하며 총 5개의 접점이 있습니다.

코딩에 따른 핀 구성 및 전기적 매개변수

1. S-코드: AC 전원, 630V / 12A

S 코드 커넥터는 정격 전압이 630V이고 정격 전류가 12A인 AC 전력 전송용으로 설계되었습니다. 사용 가능한 구성에는 2핀, 3핀 및 4핀 버전이 포함됩니다. 일반적인 케이블 어셈블리는 케이블 사양 및 해당 전류 정격 요구 사항에 따라 약 1.5mm²의 16AWG 도체를 사용할 수 있습니다.

콤팩트한 디자인과 적합한 PVC, PUR 및 고탄성 케이블과의 호환성을 갖춘 S 코드 커넥터는 안정적인 AC 전력 분배에 적합합니다. 일반적인 응용 분야에는 산업용 배전 네트워크, 자동화 제어 캐비닛 내부의 AC 전원 연결, 단상 AC 부하, 철도 신호 및 전력 시스템의 제어 캐비닛과 선로변 센서 간의 연결이 포함됩니다. IP67 보호 및 내진동 구조는 지정된 경우 까다로운 산업 환경에서의 작동을 지원하는 데 도움이 됩니다.

CAZN S 코드 커넥터는 제품 구성에 따라 금 또는 은 도금 옵션이 포함된 정밀 구리 합금 접점을 사용하여 AC 전원 애플리케이션에서 낮은 접촉 저항과 안정적인 전기 성능을 지원합니다. 관련 전기 및 환경 요구 사항에 부합할 경우 산업용 배전, 제어 캐비닛 및 철도 운송 시스템에 적합합니다.

2. K-코드: 고전압 AC 전원, 630V / 16A

K 코드 커넥터는 해당 IEC 요구 사항에 따라 정격 전압이 630V이고 정격 전류가 16A인 고전압 AC 전력 전송용으로 설계되었습니다. 일부 제조업체는 최대 800V 정격의 모델을 제공하며 이는 특정 제품 문서를 통해 확인되어야 합니다. 사용 가능한 구성에는 2핀, 2+PE핀, 3+PE핀, 4+PE핀 옵션이 포함되어 있어 필요한 경우 보호 접지를 통합할 수 있습니다.

K 코드 커넥터는 설치 공간이 제한된 고전력 부하 및 중부하 장비에 적합합니다. 이 제품은 보호 접지가 필요한 기계, 산업용 드라이브 시스템 및 AC 전원 장비를 위한 소형 전원 연결을 지원합니다.

CAZN K 코드 커넥터는 절연 구조와 접점 전류 전달 성능에 주의하여 설계되었습니다. 보호 접지가 포함된 구성은 호환 장비의 접지 요구 사항을 지원하여 까다로운 AC 전원 애플리케이션을 위한 컴팩트한 연결 솔루션을 제공합니다.

3. T-코드: DC 전원, 63V / 12A

T 코드 커넥터는 정격 전압이 63V이고 정격 전류가 12A인 저전압 DC 전력 전송용입니다. 사용 가능한 구성에는 2핀, 2+PE 핀, 3+PE 핀 버전이 포함되어 있으며 다양한 전원 및 접지 요구 사항에 대한 옵션을 제공합니다.

일반적인 응용 분야에는 필드버스 장비 전원 공급 장치, 소형 DC 모터, 저전압 전원 모듈 및 IO-Link 구성 요소가 포함됩니다. 컴팩트한 디자인은 분산 I/O와 지능형 센서 및 액추에이터 네트워크를 위한 편리한 전원 연결을 지원합니다.

CAZN T 코드 커넥터는 컴팩트한 폼 팩터와 안정적인 DC 전력 전송을 결합하여 필드버스 모듈, IO-Link 구성 요소 및 기타 저전압 DC 장치에 적합합니다. 부하 전류, 접지 요구 사항 및 장비 인터페이스에 따라 적절한 구성을 선택해야 합니다.

4. L-코드: 고전류 DC 전원, 63V / 16A

L 코드 커넥터는 M12 커넥터 제품군의 고전류 DC 전원 옵션 중 하나로 정격 전압 63V 및 정격 전류 16A를 지원합니다. 사용 가능한 구성에는 2핀, 3핀, 3+PE핀, 4핀 및 4+PE핀 버전이 포함되어 있어 다양한 전원 분배 및 접지 배열에 대한 유연성을 제공합니다.

16A 정격 전류를 지원하기 위해 L 코드 케이블 어셈블리는 케이블 구성, 설치 조건 및 제조업체 사양에 따라 약 2.5mm²의 14AWG 도체를 사용할 수 있습니다. 도체 단면적이 크면 애플리케이션에 맞게 적절하게 선택할 경우 전압 강하 및 저항 가열을 줄이는 데 도움이 됩니다.

L 코드 커넥터는 24V DC 배전 및 산업용 I/O 전원 시스템에 널리 사용됩니다. 또한 더 높은 DC 전류 용량과 함께 컴팩트한 연결이 필요한 로봇 공학, 서보 드라이브, AGV, LED 조명 및 모터 제어 애플리케이션에도 적합합니다.

CAZN L 코드 커넥터는 안정적인 16A DC 전력 전송을 지원하기 위해 접점 구조와 도체 호환성을 염두에 두고 설계되었습니다. 보호 접지 옵션을 포함한 다중 핀 구성으로 인해 산업 자동화의 분산 전원 애플리케이션에 적합합니다.

고전류 애플리케이션에 핀 구성 일치

접점 수는 전원 회로, 접지 배열 및 보조 연결 요구 사항에 따라 선택해야 합니다. 핀 수가 많다고 해서 자동으로 전류 정격이 높아지는 것은 아닙니다. 허용되는 전류는 코딩, 접점 설계, 도체 크기 및 작동 조건에 따라 달라지기 때문입니다.

핀 구성을 선택할 때 전원 유형(AC 또는 DC), 필요한 전압 및 전류, 보호 접지 요구 사항, 사용 가능한 설치 공간 및 유입 보호 등급을 평가하십시오. SKTL 코딩은 호환 가능한 커넥터 사이에 기계적 키잉을 제공하며, 사용 가능한 핀 배열을 통해 인터페이스를 다양한 전력 요구 사항에 맞게 조정할 수 있습니다.

일반적인 애플리케이션 시나리오

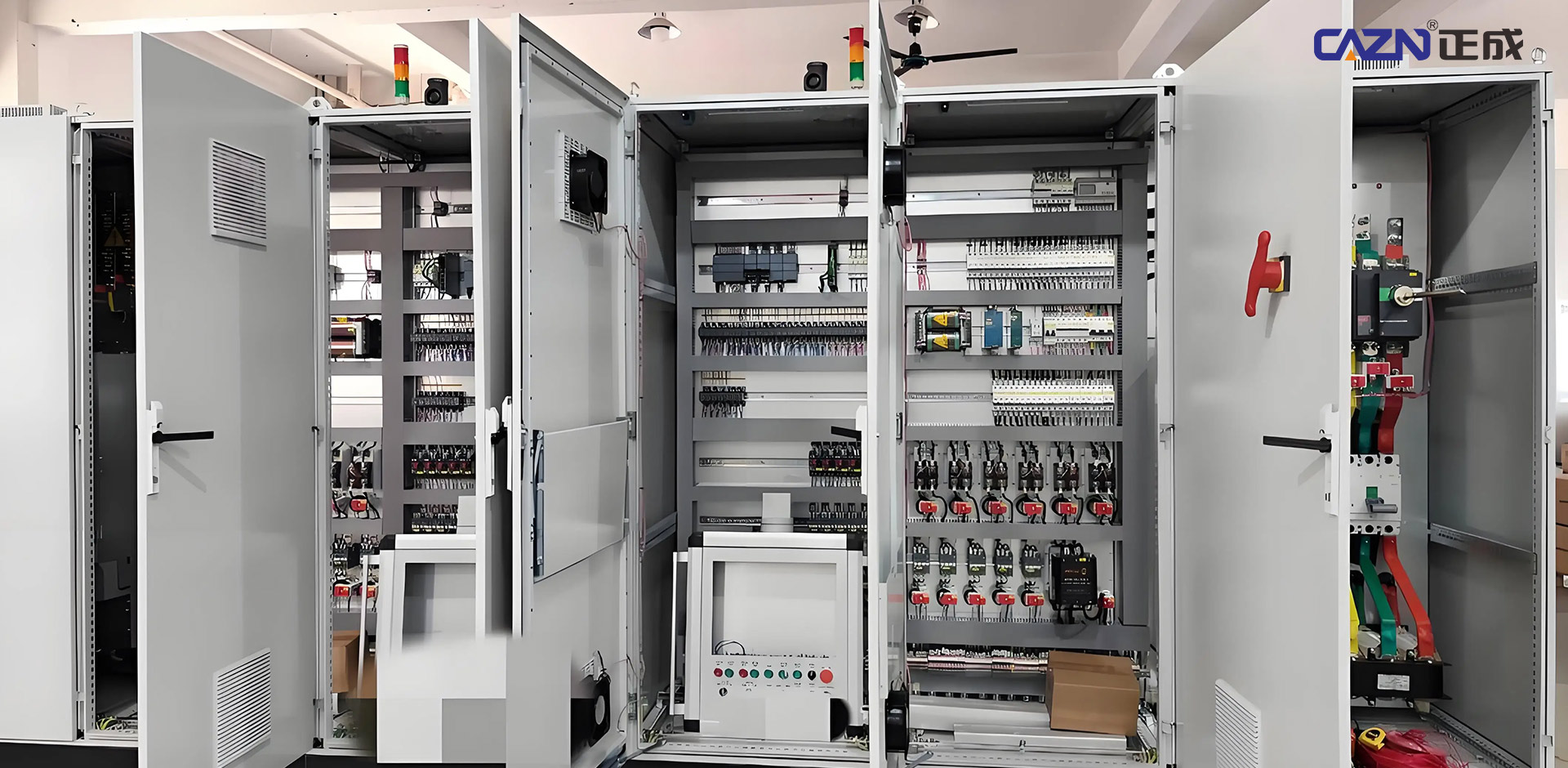

1. 산업 자동화 및 제어 캐비닛

S-코드 및 K-코드 커넥터는 산업용 제어 캐비닛의 AC 전력 분배에 사용되어 분배 장치에서 호환 장비 및 부하로 전력을 전달합니다. L 코드 커넥터는 산업용 I/O 시스템을 위한 24V DC 전원 분배를 지원하여 분산 전원 공급 장치와 필드 장치 간의 컴팩트한 연결을 생성합니다.

IP67 보호 및 적절한 진동 방지 구조를 갖춘 CAZN SKTL 커넥터는 제어 캐비닛 내부 또는 외부 산업 설치를 지원할 수 있습니다. 컴팩트한 인터페이스는 선택한 구성이 애플리케이션의 전기 및 환경 요구 사항을 충족할 때 배선 및 유지 관리를 단순화할 수도 있습니다.

2. 로봇 공학 및 서보 드라이브

산업용 로봇, AGV, 로봇 팔, 서보 드라이브 시스템에는 진동과 반복적인 움직임을 견딜 수 있는 안정적인 전원 연결이 필요합니다. L 코드 커넥터는 지정된 구성에서 최대 16A DC 성능을 제공하며 호환되는 로봇 장비 및 서보 시스템에 전력을 분배하는 데 적합합니다. K 코드 커넥터는 AC 전원 및 보호 접지가 필요한 곳에 사용할 수 있습니다.

CAZN L 코드 및 K 코드 커넥터는 제품 시리즈에 따라 사전 조립된 케이블 어셈블리 및 현장 종단용 구성으로 제공됩니다. 직선 및 각진 하우징 옵션은 로봇 관절, 베이스 및 모바일 플랫폼 주변의 제한된 공간을 수용하는 데 도움이 될 수 있습니다.

3. 모터 및 구동 시스템

소형 DC 모터, 스테퍼 모터 및 선형 액추에이터에는 일반적으로 안정적인 현장 전원 연결이 필요합니다. T 코드 커넥터는 지정된 정격 내에서 저전류 DC 애플리케이션에 적합한 반면, L 코드 커넥터는 호환되는 모터 드라이브 및 장비를 위한 고전류 DC 분배를 지원합니다.

CAZN T 코드 및 L 코드 제품은 다양한 전원 및 접지 요구 사항을 수용할 수 있도록 다양한 접점 구성을 제공합니다. 정격 전류에만 의존하기보다는 모터 시동 전류, 연속 전류, 케이블 길이, 전압 강하 및 작동 환경을 고려하여 선택해야 합니다.

4. 필드버스 및 I/O 시스템

Powering fieldbus modules and distributed I/O equipment is a typical application for T-coded and L-coded connectors. T-coded connectors can supply low-voltage DC power to field devices and communication modules, while L-coded connectors can distribute higher DC currents where required.

Because dedicated power coding is mechanically differentiated from standard M12 signal codings, compatible SKTL connectors help reduce the risk of connecting power circuits to signal ports. CAZN T-coded and L-coded connectors can support more organized wiring and maintainable power distribution in industrial networks.

5. Intelligent and Industrial Lighting

LED lighting systems, industrial luminaires, and outdoor lighting installations may use L-coded connectors for DC power distribution when the electrical ratings are suitable. Their current capacity can support compatible lighting loads, while suitable PUR cable assemblies and IP67-rated connector configurations can help protect connections in dusty, damp, or outdoor environments.

CAZN L-coded connectors can be specified with suitable weather-resistant cable options for factory lighting, outdoor luminaires, and landscape lighting. Actual suitability depends on the connector's rated current, cable temperature rating, UV resistance, and the environmental requirements of the installation.

6. New Energy Equipment and Rail Transportation

In new energy equipment, charging infrastructure, and rail transportation systems, SKTL connectors can provide power connections between control cabinets and compatible devices. S-coded connectors may be used in AC power distribution, while K-coded connectors are intended for higher-voltage AC power applications within their specified ratings.

Protection against dust and moisture, combined with suitable vibration resistance, can support reliable connections in mobile or demanding environments. CAZN SKTL connectors designed to applicable IEC 61076-2-111 requirements can be evaluated for these applications according to the equipment's voltage, current, environmental, and certification requirements.

7. Demanding Environments: Food Processing and Pharmaceutical Facilities

Food and beverage production and pharmaceutical manufacturing may involve frequent washdowns, moisture, cleaning agents, and strict maintenance procedures. Connectors with appropriate materials and higher ingress protection, including IP69K-rated configurations where available, may be considered for installations exposed to high-pressure cleaning.

Suitable PUR cable jackets can provide resistance to oils and selected chemicals, depending on the specific formulation. CAZN can evaluate connector and material options against application requirements, but IP69K protection, corrosion resistance, and chemical compatibility should be verified for the exact product rather than assumed across the entire SKTL series.

Selection and Installation Considerations

적용 가능한 표준: SKTL 전원 커넥터는 관련 치수, 코딩, 안전 및 상호 교환성 요구 사항을 다루는 IEC 61076-2-111에 속합니다. 선택한 CAZN 커넥터에 대한 표준판 및 제품별 규정 준수 문서를 확인하세요.

침투 보호: IP67 등급 모델은 정의된 테스트 조건에서 먼지 침투 및 일시적인 침수로부터 보호하도록 설계되었습니다. 고압 또는 고온 세척과 관련된 응용 분야에는 특별히 등급이 지정된 IP69K 제품이 필요할 수 있습니다.

케이블 선택: PUR 고탄성 케이블은 로봇 모션 및 드래그 체인과 같은 동적 응용 분야에 선호되는 반면 PVC 케이블은 특정 고정 설치에 적합할 수 있습니다. S 코드 어셈블리는 16 AWG 도체(약 1.5mm²)를 사용할 수 있는 반면, 16A 등급의 L 코드 어셈블리는 14 AWG 도체(약 2.5mm²)를 사용할 수 있습니다. 최종 크기는 케이블 길이, 주변 온도, 묶음, 설치 방법 및 적용 가능한 전기 요구 사항을 고려해야 합니다.

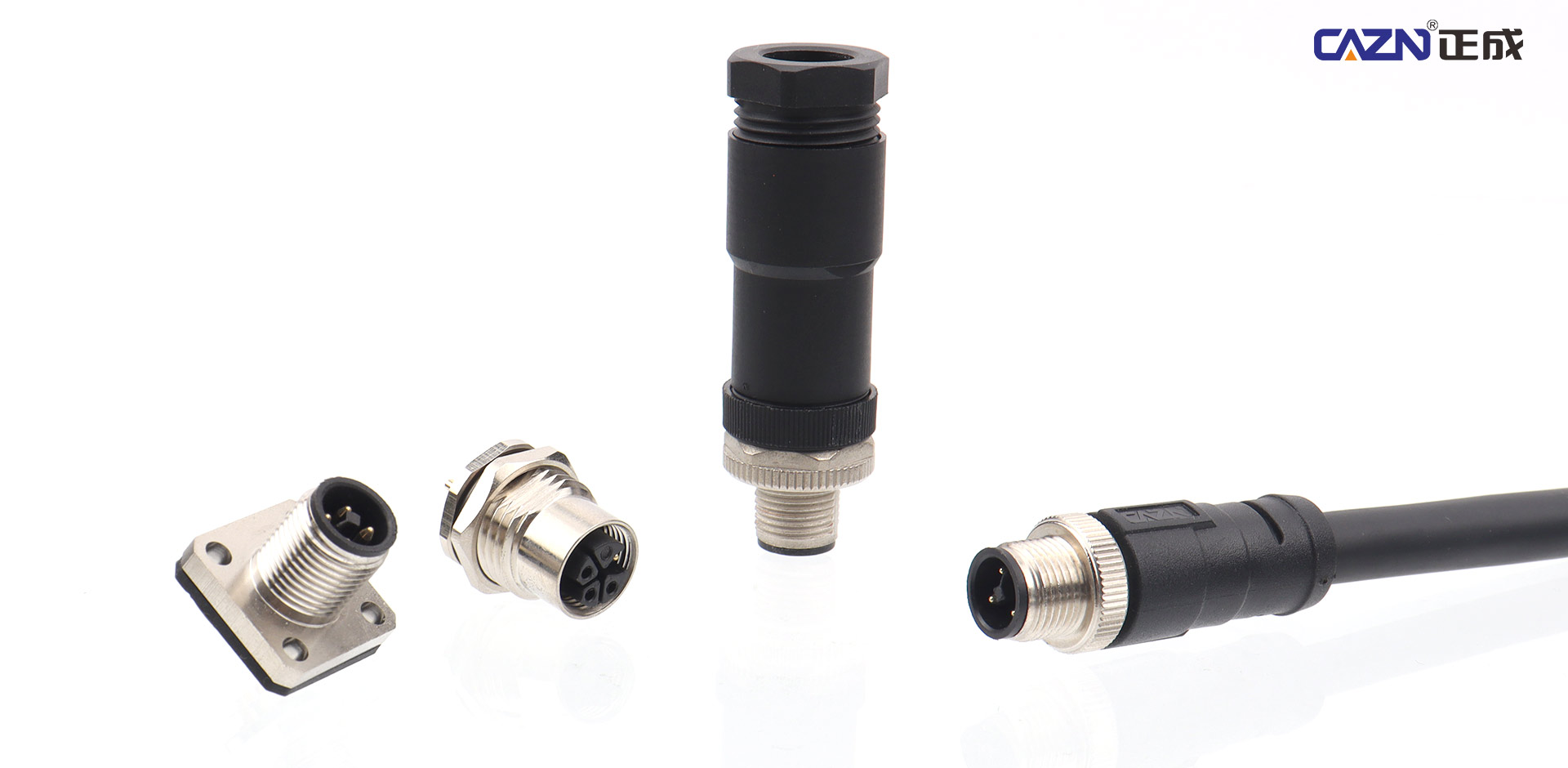

설치 옵션: 제품 시리즈에 따라 사용 가능한 배열에는 오버몰드 코드셋, 현장 배선 가능 커넥터, 패널 장착 또는 격벽 커넥터, 직선형 또는 각진 하우징이 포함될 수 있습니다. 적절한 옵션은 서비스 가능성, 설치 공간, 케이블 연결이 고정되어 있는지 또는 반복적으로 움직일 수 있는지에 따라 달라집니다.

작동 조건: 특정 제품 모델의 경우 약 −25°C ~ +80°C의 온도 범위, 5mΩ 이하의 접촉 저항, 약 500회 결합 주기의 내구성을 사용할 수 있습니다. 이러한 값은 모든 M12 SKTL 커넥터에 대한 보편적인 요구 사항이 아닌 제품별 예이므로 관련 CAZN 데이터시트에서 확인해야 합니다.

선택 순서: 먼저 애플리케이션에 AC 또는 DC 전원이 필요한지 결정합니다. 그런 다음 필요한 전압, 연속 전류, 핀 구성 및 보호 접지 배열을 식별합니다. 마지막으로 보호 등급, 케이블 구성, 장착 방법 및 작동 환경을 지정합니다. CAZN은 각 제품 시리즈의 사양에 따라 다양한 설치 요구 사항에 맞는 SKTL 커넥터 구성을 제공합니다.

결론

4개의 M12 SKTL 전력 코딩은 산업용 전력 전송을 위한 고유한 솔루션을 제공합니다. S 코드 커넥터는 지정된 최대 630V/12A 정격의 AC 애플리케이션을 지원하는 반면, K 코드 커넥터는 해당 IEC 요구 사항에 따라 최대 630V/16A 정격의 더 높은 전류 AC 요구 사항을 충족합니다. DC 시스템의 경우 T 코드 커넥터는 최대 63V/12A 정격 애플리케이션을 지원하고, L 코드 커넥터는 호환 가능한 고전류 DC 분배를 위해 최대 63V/16A를 제공합니다.

올바른 핀 구성을 선택하려면 접점을 계산하는 것 이상의 것이 필요합니다. 안전하고 안정적인 작동을 위해서는 전기 정격, 도체 크기, 보호 접지 요구 사항, 유입 보호, 케이블 유연성 및 설치 조건을 모두 고려해야 합니다.

CAZN은 S, K, T 및 L 코딩 옵션과 다양한 핀 구성 및 장착 스타일을 포괄하는 M12 SKTL 전원 커넥터를 사용하여 산업용 연결 솔루션을 계속 개발하고 있습니다. 커넥터 코딩 및 구성을 애플리케이션 요구 사항에 일치시키고 관련 기술 문서를 확인함으로써 사용자는 보다 안전하고 안정적이며 유지 관리가 쉬운 산업용 배전 시스템을 구축할 수 있습니다.
