자동 배터리 팩 라인용 산업용 커넥터: 고주기 결합 및 EMI 저항

1. 첨단 신에너지 배터리 제조의 산업 연결 과제

전기 자동차와 에너지 저장 산업의 급속한 성장에 힘입어 리튬 이온 및 나트륨 이온 배터리 제조는 테라와트시(TWh) 시대로 접어들고 있습니다. 셀 분류, 모듈 로딩, 배터리 탭의 레이저 용접부터 BMS 하니스 설치 및 전체 배터리 팩의 EOL(End-of-Line) 충방전 테스트에 이르기까지 고도로 자동화된 택트 구동 조립 라인은 산업용 로봇, 정밀 레이저 용접 기계, 고속 머신 비전 검사 시스템, 자동 유도 차량(AGV) 및 테스트 워크스테이션을 포함한 산업 장비에 까다로운 요구 사항을 제시합니다.

최신 전원 배터리 PACK 생산 라인은 종종 30~60초의 사이클 시간을 목표로 합니다. 강력한 전자기 간섭(EMI)과 지속적인 고속 작동을 특징으로 하는 처리량이 많은 제조 환경에서 산업용 커넥터와 케이블은 상당한 기계적 및 전기적 스트레스를 견뎌야 합니다.

드래그 체인 및 로봇 조인트의 고주파 굴곡 및 비틀림

배터리 셀 처리 및 용접에 사용되는 6축 산업용 로봇이 빠르고 반복적으로 움직이는 동안 드래그 체인과 로봇 암에 설치된 케이블은 수백만 번의 굽힘, 비틀림 및 인장 주기를 견뎌야 합니다. 일반 케이블에서는 도체 피로 및 파손, 전자기 보호를 손상시키는 차폐층 파손 또는 외부 재킷 균열이 발생할 수 있습니다. 이러한 실패로 인해 예상치 못한 생산 라인 중단이 발생할 수 있습니다.

레이저 용접 및 고출력 서보 드라이브로 인한 심각한 EMI

배터리 팩 생산 라인은 구리 및 알루미늄 배터리 탭 용접에 킬로와트급 파이버 레이저를 자주 사용하는 반면, 여러 개의 고출력 서보 모터는 고주파수로 가속 및 감속합니다. 전자기 펄스와 고조파 간섭은 산업용 버스 케이블과 머신 비전 신호 라인에 결합되어 잠재적으로 산업용 이더넷 패킷 손실, 산업용 카메라의 이미지 아티팩트 또는 부정확한 측정 데이터를 유발할 수 있습니다.

EOL 테스트 스테이션의 고주파 결합 마모

전기 성능 및 절연 내전압 테스트 중에 빠른 연결 테스트 인터페이스는 교대당 수백 또는 수천 번 결합 및 분리될 수 있습니다. 결합 내구성이 제한된 일반 산업용 터미널은 접촉 도금 마모와 접촉 저항 증가를 경험할 수 있으며, 이로 인해 잘못된 테스트 실패와 부정확한 배터리 팩 승인 결과가 발생할 수 있습니다.

금속 스패터 및 용접 흄 오염

레이저 용접 중에 생성된 미세한 금속 입자는 먼지 추출 시스템에서 생성된 기류 및 압력 차이와 함께 커넥터 밀봉, 먼지 보호 및 절연 하우징의 열 저항에 대한 엄격한 요구 사항을 제시합니다.

2. 배터리 제조 장비의 고신뢰성 커넥터 및 케이블에 대한 주요 기술 요구 사항

90% 이상의 전체 장비 효율성(OEE) 목표와 같은 까다로운 장비 가용성 목표를 지원하기 위해 Shenzhen CAZN Electrical Co., Ltd.(CAZN)는 높은 유연성 애플리케이션, EMI 저항 및 결합 수명 연장을 위해 설계된 커넥터 및 케이블 솔루션을 제공합니다.

하이플렉스 드래그 체인 케이블 및 통합 오버몰딩

초미세 연선 무산소 구리 도체

각 도체는 개별 와이어 직경이 약 0.05~0.08mm인 가는 연선의 고순도 무산소 구리선으로 구성할 수 있습니다. 저마찰 변형 TPE 또는 PP 도체 절연과 결합된 이 구조는 내부 기계적 응력을 줄이고 반복적인 움직임에서 유연성을 향상시킬 수 있습니다.

내마모성 PUR 외부 재킷

기계적 강도가 높은 폴리우레탄(PUR) 재킷은 재료 구성에 따라 광유, 냉각수 및 절삭유에 대한 저항성을 제공합니다. 까다로운 드래그 체인 애플리케이션의 경우 케이블 설계는 지정된 테스트 조건 및 검증 결과에 따라 최소 1,000만 주기의 연속 굴곡 내구성을 목표로 할 수 있습니다.

통합된 사출 성형 스트레인 릴리프

커넥터 테일과 PUR 케이블 재킷은 2차 수직 사출 성형을 통해 통합되어 점진적인 스트레인 릴리프와 연속적인 인터페이스를 생성할 수 있습니다. 이는 케이블 출구에서 응력 집중을 줄이는 데 도움이 되며 커넥터 근처의 날카로운 굽힘으로 인한 손상 위험을 최소화합니다.

고속 머신 비전 및 산업용 이더넷 연결: M12 X-코드 및 D-코드 커넥터

360도 차폐 구조

M12 X 코드 커넥터는 내부 금속 교차 분배기를 사용하여 4개의 꼬인 쌍을 물리적으로 분리합니다. 이 구조는 NEXT(근거리 누화) 및 FEXT(원단 누화)를 제어하는 ​​데 도움이 되며 전체 채널이 관련 요구 사항을 충족할 경우 Cat 6A급 케이블링과 최대 10Gbps의 데이터 전송 속도를 지원합니다.

견고한 아연 합금 다이캐스트 하우징

아연 합금 다이캐스트 하우징은 기계적 보호 기능을 제공하고 전자기 호환성(EMC)에 기여할 수 있습니다. 차폐 효과는 차폐 종단, 결합 인터페이스 및 설치를 포함한 전체 커넥터 및 케이블 어셈블리에 따라 달라집니다. 500MHz에서 50dB를 초과하는 감쇠와 같은 성능 목표는 모든 모델에 대해 가정하기보다는 제품별 테스트 보고서를 통해 검증되어야 합니다.

이러한 설계 기능은 고출력 레이저 장비 및 고주파 인버터의 간섭으로부터 머신 비전 및 산업용 통신 링크를 보호하는 데 도움이 됩니다.

내마모성 금도금 접점 및 긴 수명 테스트 연결

두꺼운 경질 금도금

접점 핀은 접점 사양에 따라 두께가 약 30~50마이크로인치(0.76~1.27μm)인 니켈 하부층과 경금 도금이 포함된 스프링 등급 베릴륨 구리 또는 인청동 기판을 사용할 수 있습니다. 적절하게 설계된 접점 시스템은 정의된 테스트 조건에서 안정적인 접점 저항을 유지하면서 5,000회 이상의 결합 주기를 목표로 할 수 있습니다.

플로팅 블라인드 결합 메커니즘

테스트 인터페이스에는 ±2mm의 축 보상과 ±1.5mm의 방사형 보상을 갖춘 플로팅, 자동 정렬 메커니즘이 통합될 수 있습니다. 이는 자동화된 처리 장비 및 고정 장치의 사소한 위치 오류를 수용하는 데 도움이 되며 반복 결합 중에 구부러진 접점과 기계적 손상의 위험을 줄여줍니다.

3. 배터리 팩 생산 라인을 위한 산업용 커넥터 및 케이블 솔루션 비교

참고: 이 수치는 일반적인 산업 등급이 아닌 설계 목표 및 비교 범위를 나타냅니다. 실제 성능은 케이블 구성, 커넥터 설계, 테스트 방법, 설치 조건 및 관련 제품 데이터시트에 따라 달라집니다. IP68 성능은 제조업체가 지정한 침수 조건에 따라 평가되어야 합니다.

4. 배터리 팩 생산 라인의 일반적인 응용 분야 및 CAZN 솔루션

모듈 및 인클로저 육안 검사 스테이션(GigE Vision)

작동 조건

Basler, Cognex, Daheng과 같은 제조업체의 시스템을 포함한 고해상도 산업용 카메라는 서보 구동 X, Y 및 Z 축을 따라 이동하여 배터리 탭 치수, 용접 결함 및 청색 필름 표면 상태를 검사합니다. 빠른 카메라 이동과 고속 이미지 획득을 위해서는 안정적인 데이터 전송이 필요하며, 특히 여러 검사 스테이션이 동시에 운영되는 경우에는 더욱 그렇습니다.

권장 솔루션

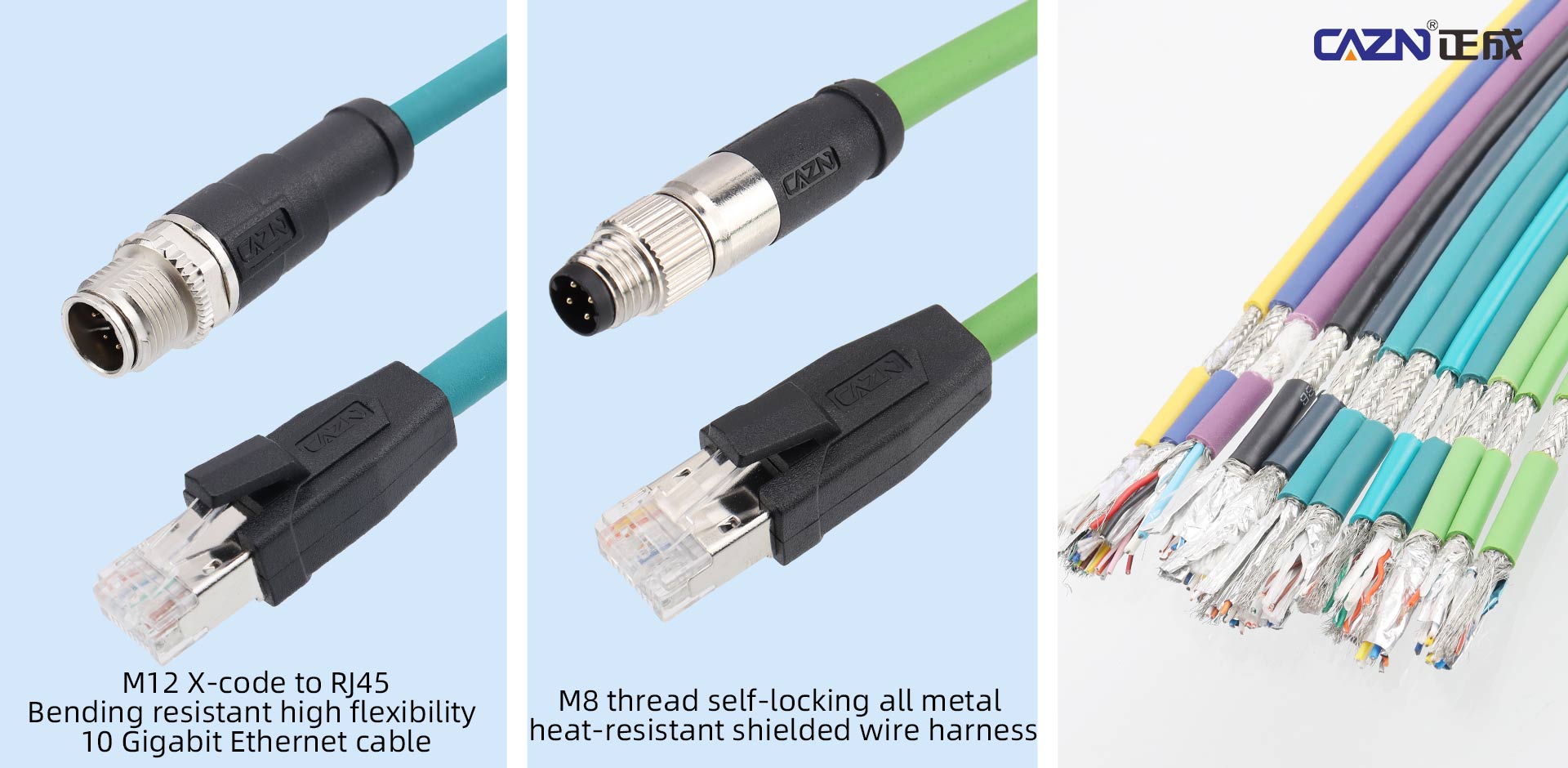

CAZN M12 X-코드-RJ45 하이플렉스 이더넷 케이블 어셈블리는 까다로운 머신 비전 애플리케이션용으로 설계되었습니다.

기대효과

전체 케이블링 채널이 필요한 전송 속도와 EMI 성능을 지원하는 경우 적절하게 설계된 어셈블리는 통신 오류를 줄이고 안정적인 고속 이미지 획득을 지원할 수 있습니다. 케이블의 플렉스 수명과 커넥터 차폐는 실제 모션 프로파일과 설치 조건에서 검증되어야 합니다.

레이저 용접 스테이션 및 용접 헤드 센서 피드백

작동 조건

레이저 용접 헤드는 용접 영역에 가까운 레이저 위치 센서, 보호 가스 시스템 및 동축 온도 프로브를 통합할 수 있습니다. 이러한 구성 요소는 기계적 움직임, 국부적인 열, 금속 스패터 및 관련 장비의 전자기 간섭에 직면해 있습니다.

권장 솔루션

CAZN M8 나사식 잠금, 전체 금속, 차폐 케이블 어셈블리는 까다로운 산업용 센서 연결을 위해 설계되었습니다.

기대효과

컴팩트한 폼 팩터는 설치 공간과 케이블 무게를 줄이는 데 도움이 되며, 금속 하우징은 적절한 환경 위험으로부터 기계적 보호를 제공할 수 있습니다. 적절한 차폐 및 케이블 라우팅은 센서와 레이저 제어 시스템 간의 온도 및 거리 측정 신호를 안정적으로 유지하는 데 도움이 됩니다.

용접 스패터 및 고온에 대한 실제 저항은 커넥터 재질, 케이블 재킷, 장착 위치 및 노출 기간에 따라 달라집니다. 직접적인 스패터 노출 근처에서는 추가 보호 또는 재배치가 필요할 수 있습니다.

배터리 팩 EOL 전기 테스트 스테이션

작동 조건

자동 고정 장치는 고전압 배터리 출력 및 저전압 BMS 제어 인터페이스에 연결되어 절연 저항 및 내전압 테스트, 개방 회로 전압 측정, AC 내부 저항(ACIR) 측정 및 고속 충전 핸드셰이크 검증을 수행합니다.

이러한 스테이션에는 안정적인 접촉 성능, 반복 가능한 위치 지정, 고전압 회로와 저전압 회로 간의 명확한 분리가 필요합니다.

권장 솔루션

CAZN 맞춤형 높은 결합 주기 테스트 커넥터 및 애플리케이션별 고정 장치 케이블 어셈블리.

기대효과

플로팅 하우징 설계와 결합된 내마모성 금도금 접점은 고정 장치 유지 관리 간격을 연장하고 연결 관련 테스트 오류를 ​​줄이는 데 도움이 됩니다. 접점 시스템은 적용 가능한 전압, 전류, 절연 및 측정 요구 사항에 따라 선택해야 합니다. 고전압 테스트 인터페이스에는 적절한 연면 거리 및 공간 거리, 절연 설계, 필요한 경우 연동 및 우발적인 접촉에 대한 보호도 필요합니다.

5. CAZN의 스마트 제조 지원 시스템

자동화 장비 제조업체의 경우 맞춤형 커넥터 개발 및 배송이 지연되면 전체 생산 라인의 시운전 및 증가에 영향을 미칠 수 있습니다. CAZN은 이러한 문제를 해결하기 위해 반응형 사용자 정의 및 구조화된 품질 검증에 중점을 둡니다.

신속한 맞춤화 및 프로토타입 개발

CAZN은 프로젝트 요구 사항에 따라 맞춤형 케이블 길이, 핀 할당, 커넥터 방향 및 방향 90도 각도 출구를 지원합니다. CAD 및 SolidWorks 기반 구조 설계는 사내 금형 제작 기능과 함께 응용 분야별 커넥터 및 케이블 어셈블리 개발을 지원할 수 있습니다.

표준 맞춤형 프로젝트의 경우 설계 복잡성, 재료 가용성 및 샘플 승인 요구 사항에 따라 프로토타입 배송이 3~5일 이내에 달성될 수 있습니다. 조기 기술 정렬은 재작업을 줄이고 자동화 장비로의 통합을 가속화하는 데 도움이 됩니다.

기계 및 전기 테스트 기능

CAZN의 테스트 기능에는 연속 드래그 체인 플렉스 테스트, 진동 플렉스 테스트, 벡터 네트워크 분석기(VNA) 측정 및 마이크로옴 저항 측정이 포함됩니다. 이러한 테스트는 케이블의 기계적 내구성, 고주파수 전송 특성 및 접촉 저항을 평가하는 데 도움이 될 수 있습니다.

배터리 장비 애플리케이션의 경우 실제 작동 조건을 중심으로 테스트 기준을 정의해야 합니다. 관련 매개변수에는 굽힘 반경, 이동 속도, 가속도, 비틀림 각도, 케이블 라우팅, 결합 주파수, 온도, 차폐 종단 및 전송 대역폭이 포함될 수 있습니다. 테스트 보고서는 테스트된 제품 구성, 샘플 크기, 방법 및 허용 기준을 식별하여 결과가 생산 요구 사항에 적절하게 적용될 수 있도록 해야 합니다.

결론

지능형 제조 장비는 고품질 전원 배터리 생산에 필수적이며 산업용 커넥터와 케이블은 이러한 시스템이 안정적으로 작동하도록 유지하는 인프라의 중요한 부분을 구성합니다. 자동화된 배터리 팩 생산 라인에서는 고주파 케이블 굴곡, 전자기 간섭, 반복 결합, 용접 작업으로 인한 오염 등이 모두 장비 가용성과 생산 품질에 영향을 미칠 수 있습니다.

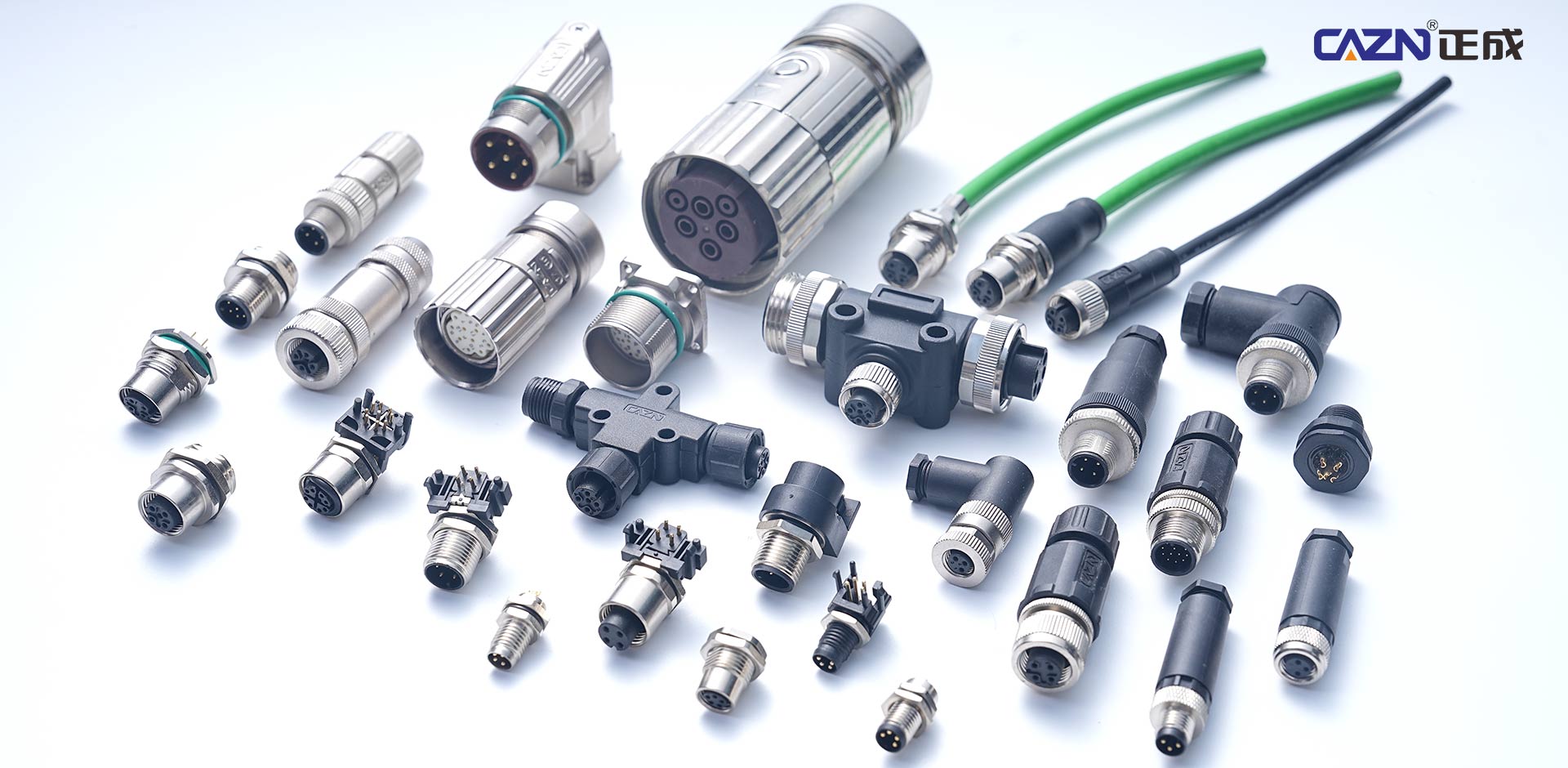

CAZN은 고연성 PUR 케이블 어셈블리, 차폐형 M12 X 코드 이더넷 연결, 소형 M8 센서 인터페이스 및 맞춤형 고주기 테스트 커넥터를 포함하여 까다로운 자동화 애플리케이션을 위한 산업용 커넥터 및 케이블 솔루션을 제공합니다. 응용 분야별 설계, 프로토타입 개발, 기계 및 전기 검증을 통해 CAZN은 장비 제조업체가 연결 신뢰성 및 유지 관리 문제를 해결할 수 있도록 지원합니다.

커넥터 선택, 케이블 구성, 차폐, 결합 내구성 및 환경 보호를 실제 작동 조건에 일치시킴으로써 배터리 장비 통합업체는 보다 안정적인 생산 시스템을 구축하고 규모에 맞는 안정적인 고품질 제조를 지원할 수 있습니다.
