26482

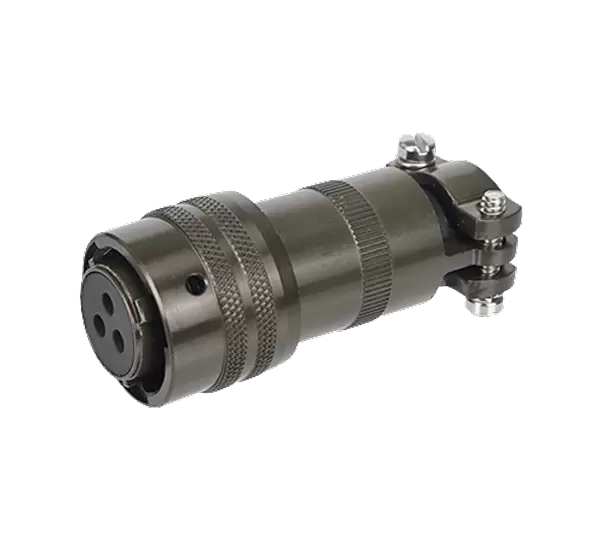

MS3116-12-3S(SR) 스트레이트 플러그

MIL-DTL-26482 I 시리즈, 유형: 3116 플러그, 성별: 여성, 연결 모드: 납땜, 커플링: : 총검, 핀: 4,8,10,12,14핀, 표준 준수: MIL-DTL-26482, 인증: CE RoHS,

제품정보

MECHANICAL PARAMETERS

기계적 매개변수

쉘 소재	알루미늄 합금
쉘 마감	올리브 칙칙한 크로메이트 코팅
쉘 얼터너티브 마감	흑색 아연 도금(RoHs)
절연체 및 그로밋	합성고무
콘택트 렌즈	구리합금
연락처 완료	금제 식기류
주변 온도	-55℃ ~ +125℃
결합 주기	≥ 500 사이클
수압	MIL-DTL-26482 3.6.14에 따라 6피트에서 48시간
습기	MIL-DTL-26482 3.6.25에 따라 20일 동안 50~90% 습도 티팅
소금 스프레이	결합되지 않은 커넥터와 보호 커버는 EIA364.26 및 MIL-DTL-26482 3.6.19에 따라 48시간 노출을 충족합니다.
진동	EIA364.28 및 MIL-DTL-26482 3.6.21에 따라 10~2000Hz(15g) 불연속에서 최대 10μs
충격	지속 시간 50g/11ms. EIA364.27 및 MIL-DTL-26482 3.6.23에 따라 3개의 주요 축 10μs 최대 불연속성

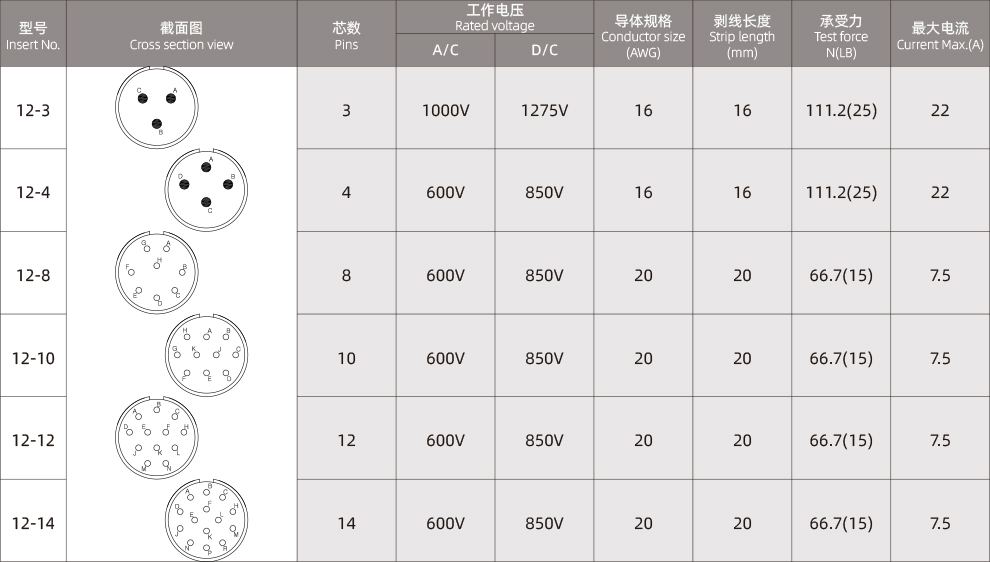

C12-전기 매개변수

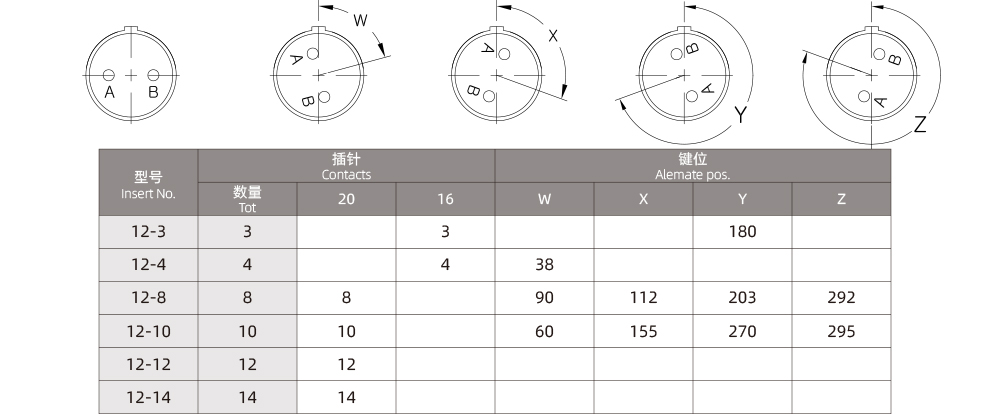

C12-키맵 차트

전기 다이어그램

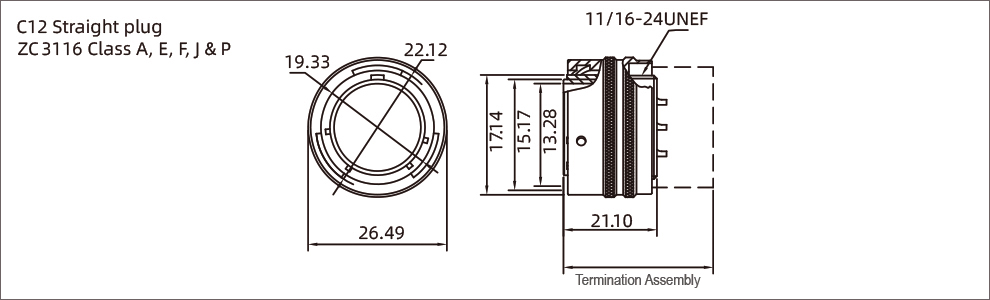

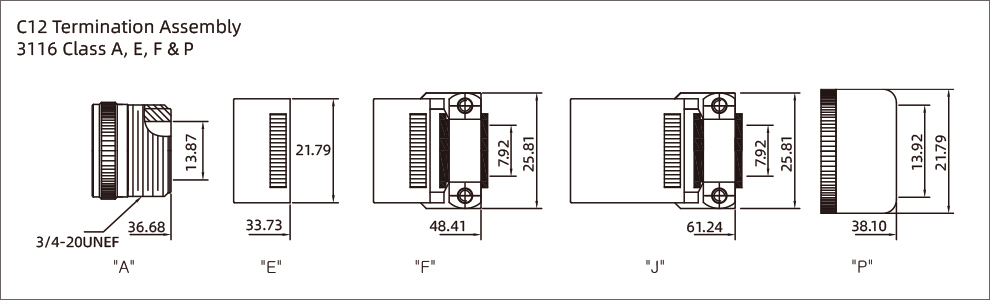

C12-치수 도면

제품 주문

참고: 기본값은 클래스 A 및 카드뮴 도금 올리브 브라운입니다. 다른 스타일이 필요한 경우 고객 서비스에 문의하십시오.
