금속 각진 플러그
제품정보
MECHANICAL PARAMETERS
제품 매개 변수
| 쉘 재료 ： | 황동 니켈 도금/아연 합금 니켈 도금 |
| 절연체 재료 ： | PA66 |
| 밀봉 자재 ： | 에폭시 수지/고무 |
| 연락처 자료 ： | 놋쇠/인 구리 금도금 |
| 방수 등급 ： | IP65/IP67 |
| 단열재 ： | ≥100 MΩ |
| 연락처 임피던스 ： | ≤3 MΩ |
| 배선 범위 : | 3.0 ~ 5.0mm |
| 해당 온도 ： | -25 +~ +80 ℃ |
M9 전기 매개 변수
전기 다이어그램

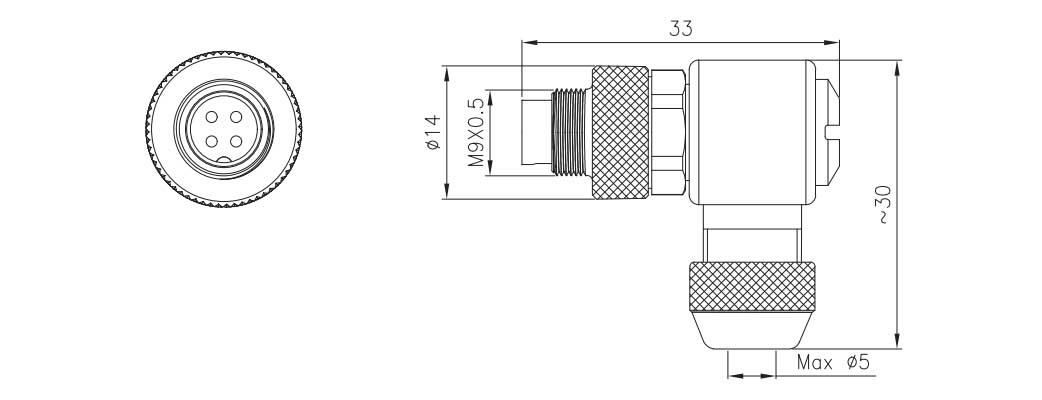

D Imension Drawing
와이어 정의
제품 주문
| 제품 이름 | 제품 번호 | 다리 | 3D 다운로드 | 2d 다운로드 |
| M9 각도 수컷 금속 플러그 (솔더) | M9-P2-GWD05 | 2 핀 A- 코드 | ||
| M9 각도 수컷 금속 플러그 (솔더) | M9-P3-GWD05 | 3 핀 A- 코드 | ||
| M9 각도 수컷 금속 플러그 (솔더) | M9-P4-GWD05 | 4 핀 A- 코드 | ||
| M9 각도 수컷 금속 플러그 (솔더) | M9-P5-GWD05 | 5 핀 A- 코드 | ||
| M9 각도 수컷 금속 플러그 (솔더) | M9-P6-GWD05 | 6 핀 A- 코드 | ||
| M9 각도 수컷 금속 플러그 (솔더) | M9-P7-GWD05 | 7 핀 A- 코드 | ||
| M9 각도 수컷 금속 플러그 (솔더) | M9-P8-GWD05 | 8 핀 A- 코드 |
