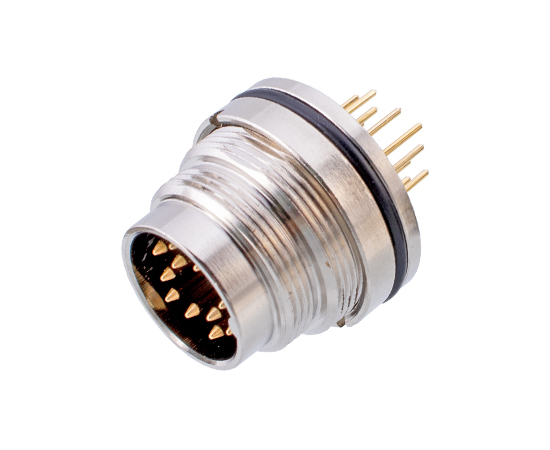

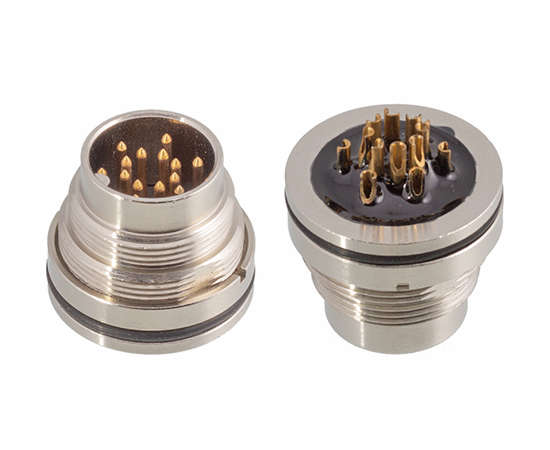

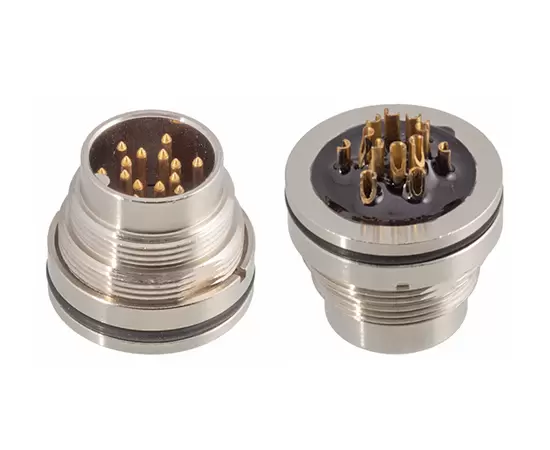

뒤로 마운트 소켓
유럽 표준 커넥터 : M16 시리즈
구조 유형 : 백 마운트 소켓
연결 방법 : 솔더
핀 유형 : 남성
연락처 : 2,3,4,5,7,8,12,14,16,19,24 핀
케이블 재료 : 단일 와이어
그라운드 : 아니요
케이블 길이 : 10cm/20cm/30cm (사용자 정의 가능)
인증 : CE, ROHS, UL
표준 ： IEC 61076-2-106-2012 AISG
제품정보
MECHANICAL PARAMETERS
제품 매개 변수
| 쉘 재료 ： | 황동/ 아연 합금 니켈/ 황동 니켈 도금 |
| 절연체 재료 ： | PA66 |
| 밀봉 자재 ： | 에폭시 수지/고무 |
| 연락처 자료 ： | 놋쇠/인 구리 금도금 |
| 방수 등급 ： | IP65/IP67 |
| 배선 범위 ： | PG7 : 4 ~ 6mm; PG9 : 6 ~ 8mm |
| 연락처 임피던스 ： | ≤5 MΩ |
| 내구성: | ≥ 500 사이클 |
| 해당 온도 ： | -25 +~ +80 ℃ |
| 경영진 표준 ： | IEC 61076-2-106-2012 AISG |

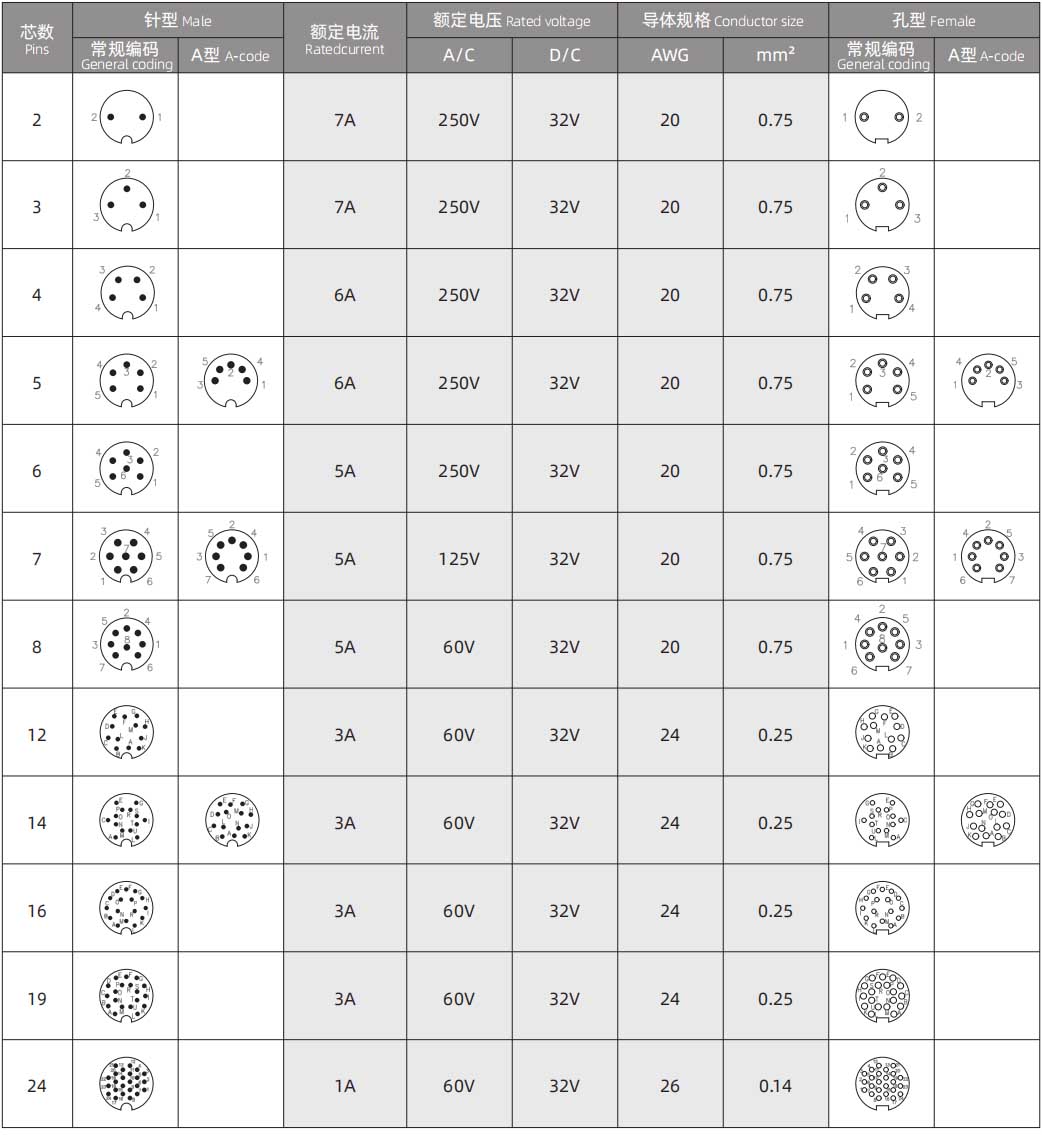

M16 전기 매개 변수
전기 다이어그램

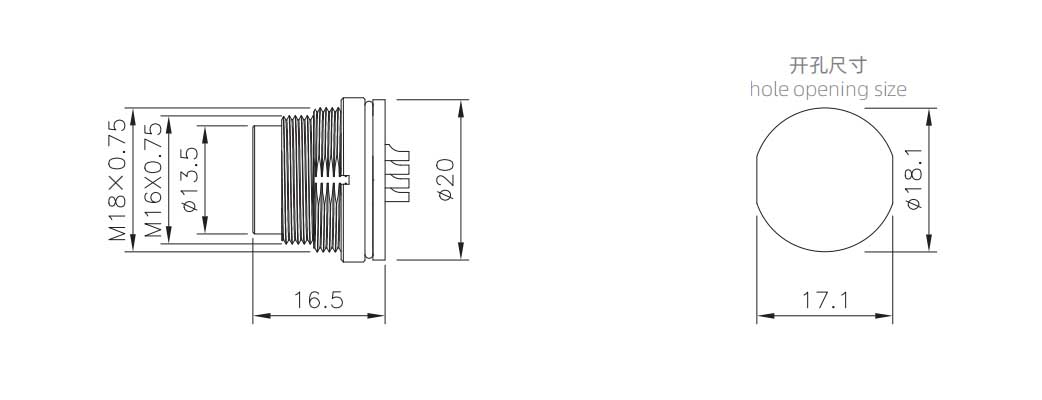

D Imension Drawing
제품 주문
| 제품 이름 | 제품 번호 | 다리 | 3D 다운로드 | 2d 다운로드 |
| M16 남성 백 마운트 소켓 (Solder) | M16-P2-GWFM18 | 2 핀 | ||
| M16 남성 백 마운트 소켓 (Solder) | M16-P3- GWFM18 | 3 핀 | ||
| M16 남성 백 마운트 소켓 (Solder) | M16-P4- GWFM18 | 4 핀 | ||
| M16 남성 백 마운트 소켓 (Solder) | M16-P5- GWFM18 | 5 핀 | ||
| M16 남성 백 마운트 소켓 (Solder) | M16-P5A- GWFM18 | 5 핀 A- 코드 | ||
| M16 남성 백 마운트 소켓 (Solder) | M16-P6- GWFM18 | 6 핀 | ||
| M16 남성 백 마운트 소켓 (Solder) | M16-P7- GWFM18 | 7 핀 | ||
| M16 남성 백 마운트 소켓 (Solder) | M16-P7A- GWFM18 | 7 핀 A- 코드 | ||
| M16 남성 백 마운트 소켓 (Solder) | M16-P8- GWFM18 | 8 핀 | ||
| M16 남성 백 마운트 소켓 (Solder) | M16-P12- GWFM18 | 12 핀 | ||
| M16 남성 백 마운트 소켓 (Solder) | M16-P14- GWFM18 | 14 핀 | ||
| M16 남성 백 마운트 소켓 (Solder) | M16-P14A- GWFM18 | 14 핀 A- 코드 | ||
| M16 남성 백 마운트 소켓 (Solder) | M16-P16- GWFM18 | 16 핀 | ||
| M16 남성 백 마운트 소켓 (Solder) | M16-P19- GWFM18 | 19 핀 | ||
| M16 남성 백 마운트 소켓 (Solder) | M16-P24- GWFM18 | 24 핀 |
