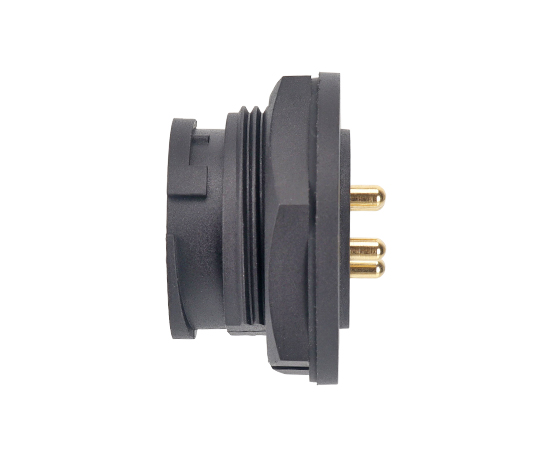

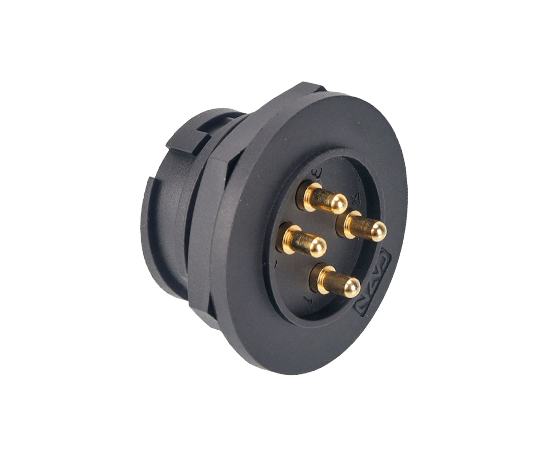

소켓 (총검)
제품정보
MECHANICAL PARAMETERS
제품 매개 변수
| 쉘 재료 ： | 열가소성 플라스틱 PA66, 불꽃 지연 등급 : V-0 |
| 연락처 자료 ： | 구리 금도 |
| 핀 번호 ： | 2-22 핀, 전류 : 고전류 、 저류 및 혼합 전류 |
| 연결: | 총검 (b) |
| 종료 방법 : | PCB |
| 단열재 ： | 2000 MΩ |
| 케이블 직경 : | 6.0mm ~ 13.0mm |
| 내구성: | ≥500 사이클 |
| 해당 온도 ： | -40 +~ +105 ℃ |
| 방수 등급 ： | IP67, IP68 |
| 나사 크기 : | 1 "-20unf |
E16 전기 매개 변수
전기 다이어그램

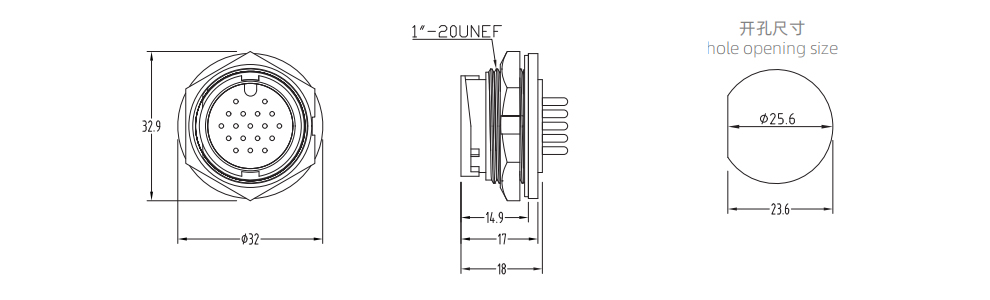

D Imension Drawing
E16 PCB 핀 배열
제품 주문
| 제품 이름 | 정격 전압 | 정격 전류 | p/n | 다리 | 3D 다운로드 | 2d 다운로드 |
| E16 남성 백 마운트 PCB 리셉터클 (Bayonet) | 250 ~ 500V | 20A | E16B-P2-PPF | 2 | ||
| E16 남성 백 마운트 PCB 리셉터클 (Bayonet) | 250 ~ 500V | 20A | E16B-P3-PPF | 3 | ||
| E16 남성 백 마운트 PCB 리셉터클 (Bayonet) | 250 ~ 500V | 20A | E16B-P4-PPF | 4 | ||
| E16 남성 백 마운트 PCB 리셉터클 (Bayonet) | 250V | 20A | E16B-P5-PPF | 5 | ||
| E16 남성 백 마운트 PCB 리셉터클 (Bayonet) | 250V | 20A | E16B-P6-PPF | 6 | ||
| E16 남성 백 마운트 PCB 리셉터클 (Bayonet) | 250V | 20A | E16B-P7-PPF | 7 | ||
| E16 남성 백 마운트 PCB 리셉터클 (Bayonet) | 50V | 5a | E16B-P18-PPF | 18 | ||
| E16 남성 백 마운트 PCB 리셉터클 (Bayonet) | 50V | 2A | E16B-P20-PPF | 20 | ||
| E16 남성 백 마운트 PCB 리셉터클 (Bayonet) | 50V | 2A | E16B-P21-PPF | 21 | ||
| E16 남성 백 마운트 PCB 리셉터클 (Bayonet) | 50V | 2A | E16B-P22-PPF | 22 |
