M5
제품정보
MECHANICAL PARAMETERS
기계적 매개변수
| 쉘 재질: | 황동 니켈 도금 |
| 절연체 재료: | PA66/TPU |
| 씰링 재료: | 에폭시 수지/고무 |
| 연락자료： | 인동 금도금/황동동 금도금 |
| 성형 재료: | 푸르/PVC |
| 절연 임피던스: | ≥100MΩ |
| 접촉 임피던스: | 5mΩ 이하 |
| 내구성: | ≥500 사이클 |
| 적용 가능한 온도: | -25℃ ~ +80℃ |
| 방수 등급 : | IP65/IP67 |
| 실행 표준: | IEC 61076-2-105 |
전기적 매개변수
| 다리 | 남성 | 정격전류 | 정격전압 | 지휘자 크기 | 여성 | ||
| 에어컨 | D/C | AWG | mm² | ||||
| 3 |  | 1A | 60V | 60V | 26 | 0.14 |  |
| 4 |  | 1A | 60V | 60V | 26 | 0.14 |  |
전기 다이어그램

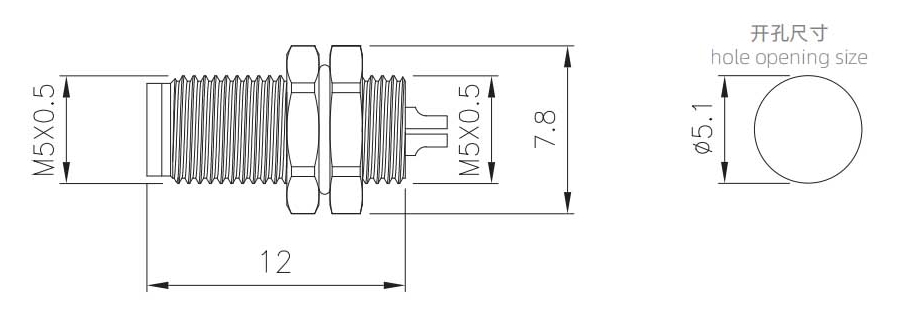

치수
배선 정의
| 다리 | 와이어 코어 색상 | |
| 핀 3개 | ||
| 1 | BN | |
| 2 | - | |
| 3 | BU | |
| 4 | BK | |
| 다리 | 와이어 코어 색상 | |
| 핀 4개 | ||
| 1 | BN | |
| 2 | 와트시 | |
| 3 | BU | |
| 4 | BK | |
• 기존 표준에 따른 배선 정의, 계약 또는 기타 사항에 따른 경우 당사 영업팀에 문의하십시오.
제품 주문
| 제품명 | 제품 모델-차폐형 | 제품 모델-비차폐 | 다리 | 3D 다운로드 | 2D 다운로드 |
| M5 직선 암형 플러그, 3개 코어, xx미터, PVC 와이어 | M5-S3-MWA-xxPV-S | M5-S3-MWA-xxPV | 3 | ||
| M5 직선 암형 플러그, 4개 코어, xx미터, PVC 와이어 | M5-S4-MWA-xxPV-S | M5-S4-MWA-xxPV | 4 |
• 다른 와이어 재료를 선택해야 하는 경우 고객 서비스에 문의하세요.
