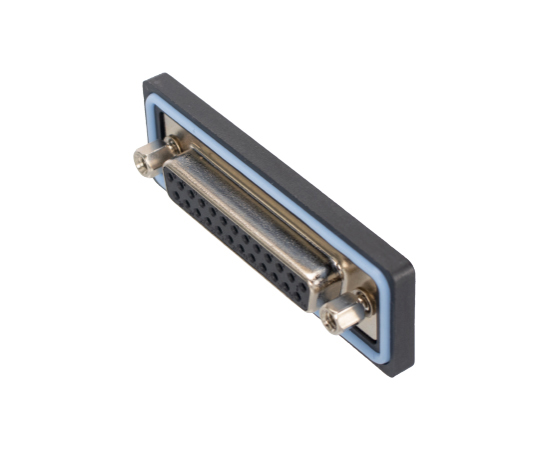

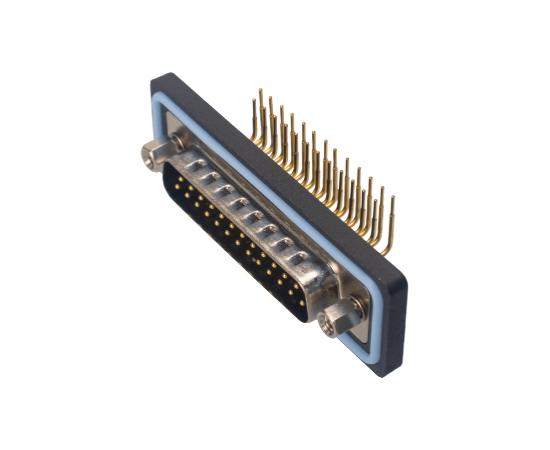

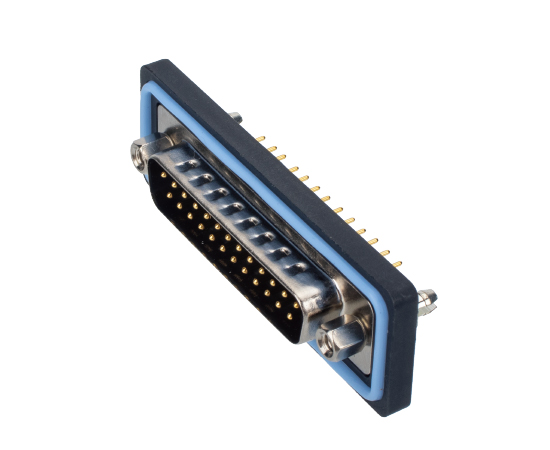

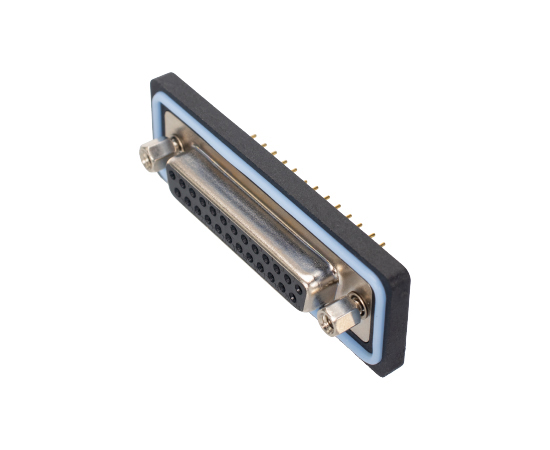

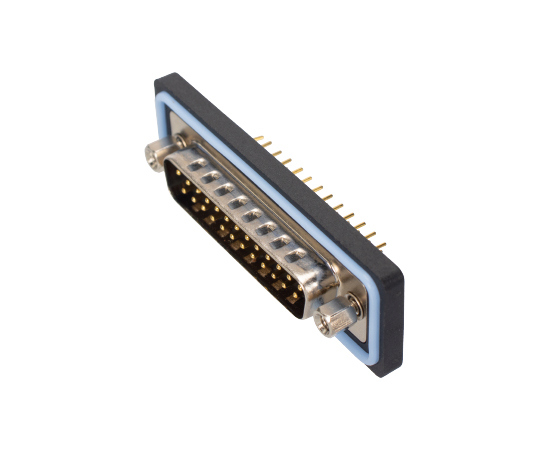

EDB3 소켓
제품정보
MECHANICAL PARAMETERS
제품 매개 변수
| 정격 전류 ： | 10A/20A/30A/40A |
| 정격 전압 ： | 1000 v |
| 견딜 수있는 전압 ： | 500 v |
| 단열성 저항 ： | 5000 MΩ |
| 접촉 저항 ： | 10 MΩ |
| 당기기 및 분리 힘 ： | 제품은 IEC60807-3을 준수합니다 |
| 배선 바운드 ： | 8mm ~ 14mm |
| 내구성: | ≥500 (사이클) |
| 해당 온도 : | 55 ℃ ~ +105 ℃ |
| 제품 크기 ： | 4 개의 다른 쉘 크기를 가진 size1, 2, 3, 4 |
| 방수 등급 : | IP65/IP67 |

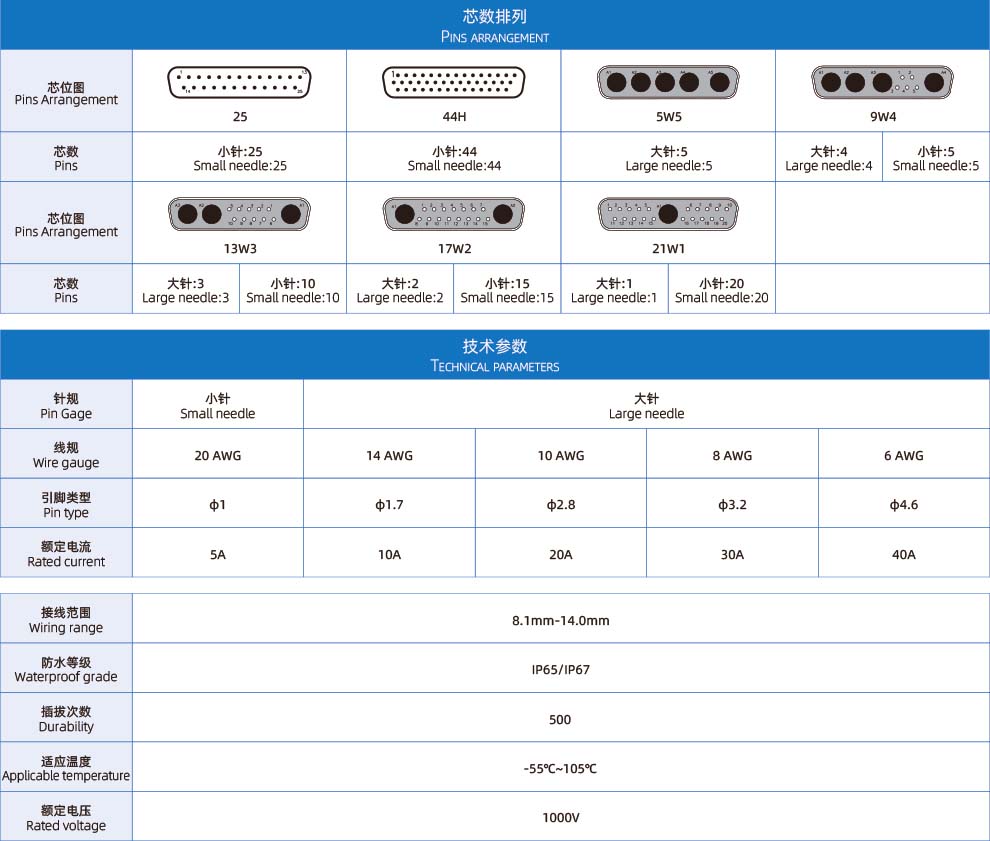

전기 다이어그램

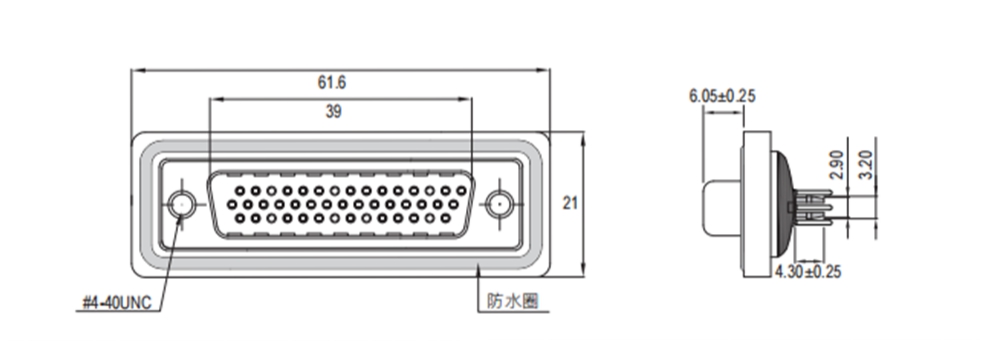

D Imension Drawing
제품 주문
| 제품 이름 | 다리 | 맥스 파이 와이어 게이지 | 정격 전류 | 모델 차폐 | 3D 다운로드 | 2d 다운로드 |
EDB3-Straight 남성 소켓 (PCB, PEG) | 25 | 20 Awg | 5a | E-DB3-M25-PPA-DW-N | ||
EDB3-Straight 남성 소켓 (PCB, PEG) | 44h | 20 Awg | 5a | E-DB3-M44H-PPA-DW-N | ||
| EDB3- 직선 수컷 소켓 (PCB, PEG) | 5W5 | 10 awg | 20A | E-DB3-M5W5-PPA10-DW-N | ||
| EDB3- 직선 수컷 소켓 (PCB, PEG) | 9W4 | 10 awg | 20A | E-DB3-M9W4- PPA10-DW-N | ||
| EDB3- 직선 수컷 소켓 (PCB, PEG) | 13W3 | 10 awg | 20A | E-DB3-M13W3- PPA10-DW-N | ||
| EDB3- 직선 수컷 소켓 (PCB, PEG) | 17W2 | 10 awg | 20A | E-DB3-M17W2- PPA10-DW-N | ||
| EDB3- 직선 수컷 소켓 (PCB, PEG) | 21W1 | 10 awg | 20A | E-DB3-M21W1- PPA10-DW-N |
*다른 배치 또는 와이어를 주문 해야하는 경우 고객 서비스를 참조하십시오.
