E13

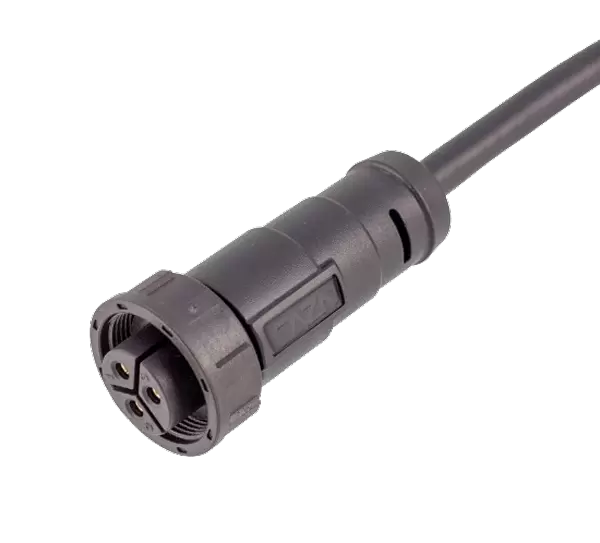

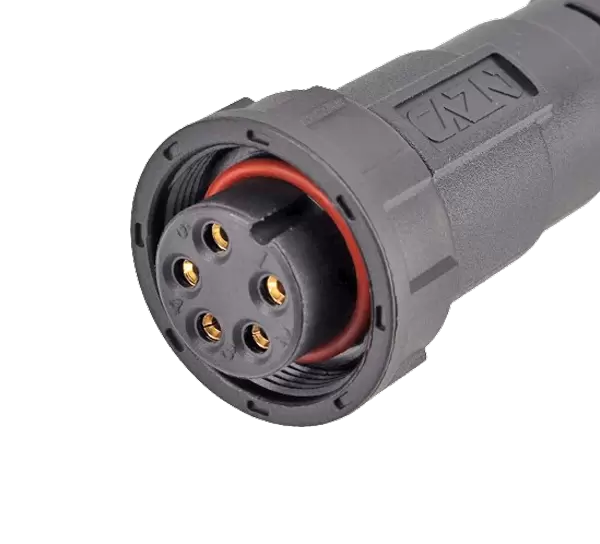

E13 직선형 암형 오버몰드 플러그(나사형)

플라스틱 방수 커넥터 E13 시리즈, 유형: 직선 암형 오버몰드 플러그, 성별: 암, 커플링: 스레드(T), 종단: 납땜, 코어 수: 2,3,4,5,6 7,8,9,10,12 ,14,18핀, 차폐: 아니요, 인증: CE/RoHS.

Pins:
2 3 4 5 6 7 8 9 10 12 14 18
Rated Current:
A
Rated Voltage:
V

문의

다운로드

제품정보

기계적 매개변수

쉘 재질:	열가소성 플라스틱 PA66, 난연성 등급: V-0
연락처 자료:	구리 금도금
연결:	스레드(T); 총검(B)
종료 방법:	솔더
납땜:	≥500 사이클
절연 저항:	≥2000mΩ
적용 가능한 온도:	-40℃ ~ +105℃
배선 범위:	6.0mm~10.0mm
방수 등급:	IP67, IP68
명세서:	13/16"-28UNS

전기적 매개변수

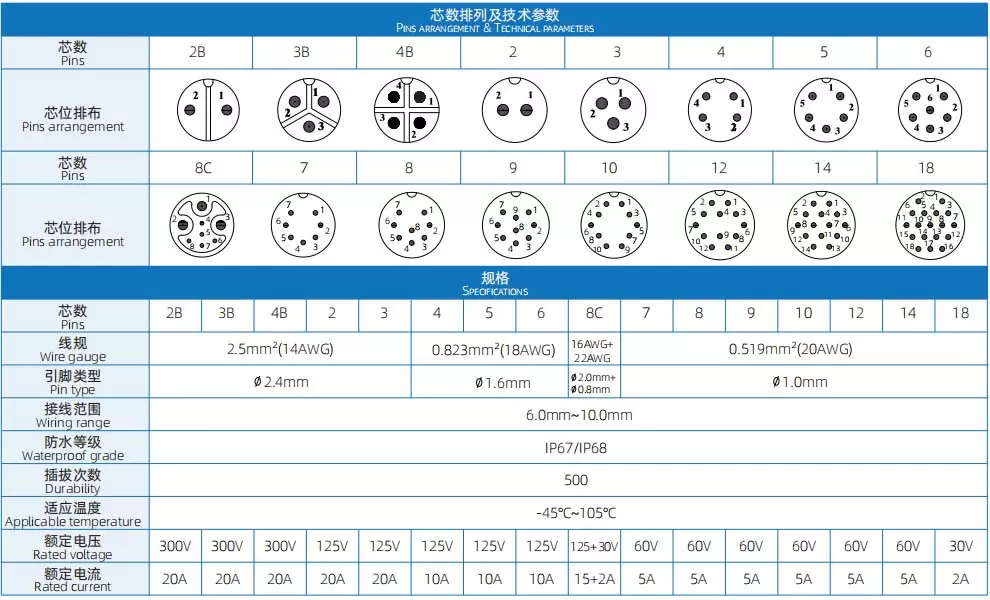

전기 다이어그램

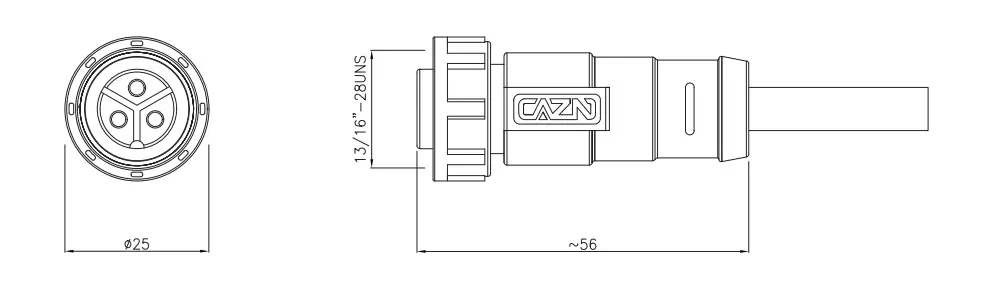

차원

제품 주문

제품명	다리	부품번호	3D 다운로드	2D 다운로드
E13 일자형 암형 오버몰드 플러그(나사형)-xxM-PVC	2	E13T-S2-MWA-xxPV
E13 일자형 암형 오버몰드 플러그(나사형)-xxM-PVC	3	E13T-S3-MWA-xxPV
E13 일자형 암형 오버몰드 플러그(나사형)-xxM-PVC	4	E13T-S4-MWA-xxPV
E13 일자형 암형 오버몰드 플러그(나사형)-xxM-PVC	5	E13T-S5-MWA-xxPV
E13 일자형 암형 오버몰드 플러그(나사형)-xxM-PVC	6	E13T-S6-MWA-xxPV
E13 일자형 암형 오버몰드 플러그(나사형)-xxM-PVC	7	E13T-S7-MWA-xxPV
E13 일자형 암형 오버몰드 플러그(나사형)-xxM-PVC	8	E13T-S8-MWA-xxPV
E13 일자형 암형 오버몰드 플러그(나사형)-xxM-PVC	9	E13T-S9-MWA-xxPV
E13 일자형 암형 오버몰드 플러그(나사형)-xxM-PVC	10	E13T-S10-MWA-xxPV
E13 일자형 암형 오버몰드 플러그(나사형)-xxM-PVC	12	E13T-S12-MWA-xxPV
E13 일자형 암형 오버몰드 플러그(나사형)-xxM-PVC	14	E13T-S14-MWA-xxPV
E13 일자형 암형 오버몰드 플러그(나사형)-xxM-PVC	18	E13T-S18-MWA-xxPV
E13 일자형 암형 오버몰드 플러그(나사형)-xxM-PVC	18	E13T-S18-MWA-xxPV
E13 일자형 암형 오버몰드 플러그(나사형)-xxM-PVC	18	E13T-S18-MWA-xxPV
E13 일자형 암형 오버몰드 플러그(나사형)-xxM-PVC	18	E13T-S18-MWA-xxPV
E13 일자형 암형 오버몰드 플러그(나사형)-xxM-PVC	2B	E13T-S2B-MWA-xxPV
E13 일자형 암형 오버몰드 플러그(나사형)-xxM-PVC	3B	E13T-S3B-MWA-xxPV
E13 일자형 암형 오버몰드 플러그(나사형)-xxM-PVC	4B	E13T-S4B-MWA-xxPV
E13 일자형 암형 오버몰드 플러그(나사형)-xxM-PVC	8C	E13T-S8C-MWA-xxPV
