E-DB
제품정보
제품 매개변수
| 정격전류： | 10A/20A/30A/40A |
| 정격 전압: | 1000V |
| 내전압: | 500V |
| 절연 임피던스: | 5000MΩ |
| 접촉 임피던스: | 10mΩ |
| 당기는 힘: | 제품은 IEC60807-3을 준수합니다. |
| 배선 범위: | 8mm~14mm |
| 내구성: | ≥500次 |
| 적용 가능한 온도: | -55℃ ~ +105℃ |
| 쉘 재질: | 열가소성 PA66, 난연성 등급 : V-0 |
| 방수 등급 : | IP65/IP67 |
| 제품은 준수: | CECC 7501-802.IEC 60807-3 |

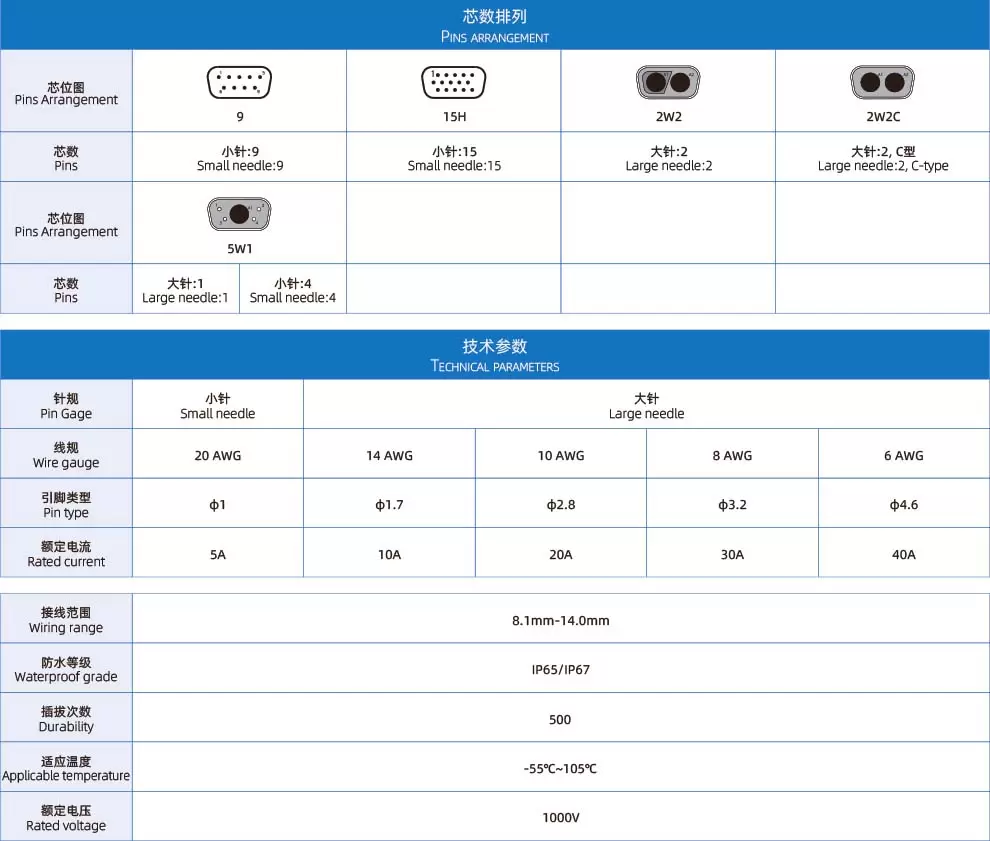

전기적 매개변수
전기 다이어그램

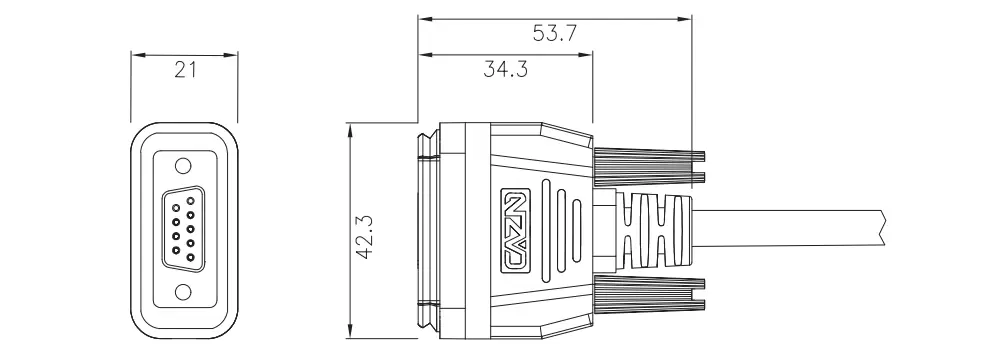

차원
제품 주문
| 제품명 | 다리 | 맥스 파이 와이어 게이지 | 정격전류 | 모형 차폐형 | 모델-비차폐 | 3D 다운로드 | 2D 다운로드 |
| EDB1-스트레이트 암 오버몰드 플러그-xxm-PVC | 9 | 20AWG | 5A | EDB1-F9-MWA-xPV-S | EDB1-F9-MWA-xPV | ||
| EDB1-스트레이트 암 오버몰드 플러그-xxm-PVC | 15시 | 20AWG | 5A | EDB1-F15H-MWA-xPV-S | EDB1-F15H-MWA-xPV | ||
| EDB1-스트레이트 암 오버몰드 플러그-xxm-PVC | 2W2 | 20AWG | 5A | EDB1-F2W2-MWA-xPV-S | EDB1-F2W2-MWA-xPV | ||
| EDB1-스트레이트 암 오버몰드 플러그-xxm-PVC | 2W2C | 20AWG | 5A | EDB1-F2W2C-MWA-xPV-S | EDB1-F2W2C-MWA-xPV | ||
| EDB1-스트레이트 암 오버몰드 플러그-xxm-PVC | 5W1 | 20AWG | 5A | EDB1-F5W1-MWA-xPV-S | EDB1-F5W1-MWA-xPV | ||
| EDB1-스트레이트 암 오버몰드 플러그-xxm-PVC | 2W2 | 14AWG | 10A | EDB1-F2W2-MWA14-xPV-S | EDB1-F2W2-MWA14-xPV | ||
| EDB1-스트레이트 암 오버몰드 플러그-xxm-PVC | 2W2C | 14AWG | 10A | EDB1-F2W2C-MWA14-xPV-S | EDB1-F2W2C-MWA14-xPV | ||
| EDB1-스트레이트 암 오버몰드 플러그-xxm-PVC | 5W1 | 14AWG | 5A/10A | EDB1-F5W1-MWA14-xPV-S | EDB1-F5W1-MWA14-xPV | ||
| EDB1-스트레이트 암 오버몰드 플러그-xxm-PVC | 2W2 | 10AWG | 20A | EDB1-F2W2-MWA10-xPV-S | EDB1-F2W2-MWA10-xPV | ||
| EDB1-스트레이트 암 오버몰드 플러그-xxm-PVC | 2W2C | 10AWG | 20A | EDB1-F2W2C-MWA10-xPV-S | EDB1-F2W2C-MWA10-xPV | ||
| EDB1-스트레이트 암 오버몰드 플러그-xxm-PVC | 5W1 | 10AWG | 5A/20A | EDB1-F5W1-MWA10-xPV-S | EDB1-F5W1-MdA10-xPV | ||
| EDB1-스트레이트 암 오버몰드 플러그-xxm-PVC | 2W2 | 8AWG | 30A | EDB1-F2W2-MWA08-xPV-S | EDB1-F2W2-MWA08-xPV | ||
| EDB1-스트레이트 암 오버몰드 플러그-xxm-PVC | 2W2C | 8AWG | 30A | EDB1-F2W2C-MWA08-xPV-S | EDB1-F2W2C-MWA08-xPV | ||
| EDB1-스트레이트 암 오버몰드 플러그-xxm-PVC | 5W1 | 8AWG | 5A/30A | EDB1-F5W1-MWA08-xPV-S | EDB1-F5W1-MWA08-xPV | ||
| EDB1-스트레이트 암 오버몰드 플러그-xxm-PVC | 2W2 | 6AWG | 40A | EDB1-F2W2-MWA06-xPV-S | EDB1-F2W2-MWA06-xPV | ||
| EDB1-스트레이트 암 오버몰드 플러그-xxm-PVC | 2W2C | 6AWG | 40A | EDB1-F2W2C-MWA06-xPV-S | EDB1-F2W2C-MWA06-xPV | ||
| EDB1-스트레이트 암 오버몰드 플러그-xxm-PVC | 5W1 | 6AWG | 5A/40A | EDB1-F5W1-MWA06-xPV-S | EDB1-F5W1-MWA06-xPV |
*다른 전선을 선택해야 하는 경우 고객 서비스에 문의하세요.
