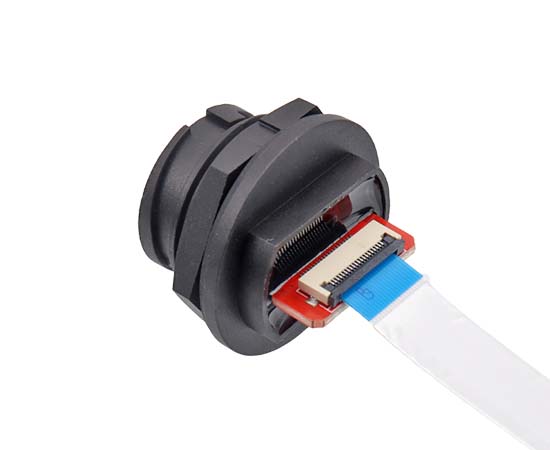

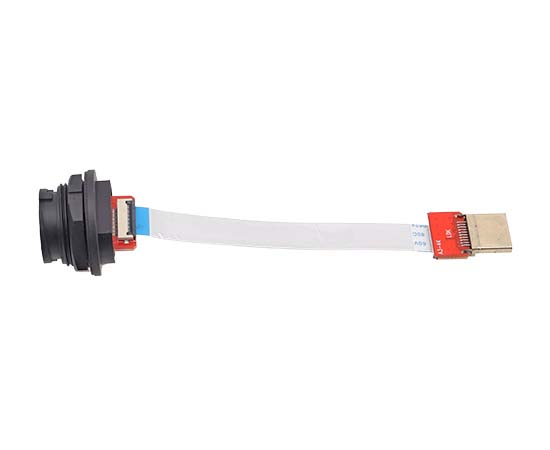

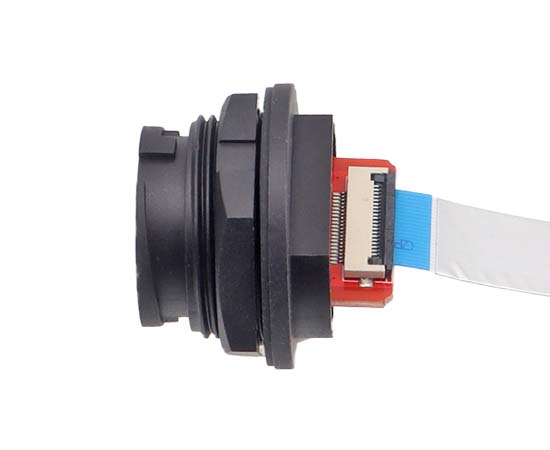

집 / 제품 / E 커넥터 / HDMI / 뒤로 마운트 마운트 FFC 유형 / E16 HDMI 암컷 백 마운트 직선 HDMI 남성 FFC 유형 (Bayonet)
뒤로 마운트 마운트 FFC 유형
제품정보
MECHANICAL PARAMETERS
제품 매개 변수
| 플라스틱 소재 : | 열가소성 플라스틱 PA66, 불꽃 지연 등급 : V-0 |
| 금속 재료 : | 구리 금도 |
| 커플 링 : | 총검 (b) |
| 종료 방법: | 솔더 、 용접 플레이트 |
| 접촉 저항 ： | 30 MΩ |
| 내구성: | ≥500 (사이클) |
| 단열성 저항 ： | 2000mΩ |
| 정격 전류 ： | 250 ~ 600V AC/DC |
| 해당 온도 : | -40 +~ +105 ℃ |
| 사양 : | 1 "-20UNS |
| 방수 등급 : | IP67 |
전기 다이어그램

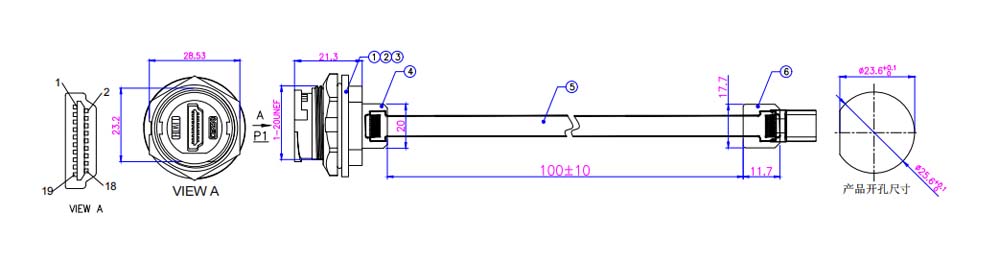

D Imension Drawing
제품 주문
| 제품 이름 | 표준 | 와이어 길이 | p/n | 3D 다운로드 | 2d 다운로드 |
HDMI 여성 백 마운트 직선 HDMI 남성 FPC 유형 (Bayonet) | HDMI 4K | 0.1m | E16B-FH4-PRF/MH4-NRA-0.1FFC | ||
HDMI 여성 백 마운트 직선 HDMI 남성 FPC 유형 (Bayonet) | HDMI 4K | 0.2m | E16B-FH4-PRF/MH4-NRA-0.2FFC |
*다른 배치 또는 와이어를 주문 해야하는 경우 고객 서비스를 참조하십시오.
