카즈엔 | M8-D 코드 이더넷 커넥터 자동화 애플리케이션 솔루션

CAZN M8-D 코드 이더넷 커넥터(IEC 61076-2-114)는 PROFINET, EtherCAT 및 EtherNet/IP 애플리케이션용으로 설계된 100Mbps 산업용 이더넷 소형 연결 솔루션입니다. 이는 공간이 제한된 자동화 장비와 조밀하게 분산된 필드 노드의 네트워크 액세스 요구 사항을 해결합니다. M12-D 커넥터와 비교하여 M8-D 솔루션은 커넥터 설치 공간을 약 30% 줄입니다. 나사형 잠금, IP67 보호 및 360° 차폐 기능을 갖추고 있어 진동 및 전자기 간섭에 대한 저항력이 향상되었으며 데이터 전송 속도는 최대 100Mbit/s입니다.

산업 자동화를 위해 M8 이더넷 커넥터를 선택하는 이유는 무엇입니까?

산업 자동화 장비는 점점 더 소형화되고 있으며 더 높은 수준의 네트워크 연결이 필요합니다. M8-D 이더넷 커넥터는 기존 M12 커넥터 또는 RJ45 인터페이스를 설치하기 어려운 애플리케이션에 특히 적합합니다.

1. 제한된 장비 공간: 소형 분산 I/O 모듈, 로봇 엔드 이펙터, 소형 비전 시스템 및 AGV 섀시에는 M12 커넥터를 위한 물리적 공간이 부족한 경우가 많습니다.

2. 높은 노드 밀도: 3C 전자 제품, 포장 및 물류 분류 라인에는 다수의 소형 이더넷 노드가 포함될 수 있으므로 소형 플러그 앤 플레이 인터페이스에 대한 수요가 발생합니다.

3.진동 및 충격: 로봇과 모바일 장비는 진동과 움직임에 지속적으로 노출됩니다. RJ45 래치 연결과 비교하여 나사식 잠금은 보다 안전한 기계적 연결을 제공합니다.

4. 강한 EMC 간섭: 주파수 변환기, 서보 드라이브 및 기타 산업용 장비는 심각한 전자기 간섭을 일으킬 수 있습니다. 완전히 차폐된 이더넷 연결은 통신 무결성을 유지하는 데 도움이 됩니다.

5. 설치 및 유지 관리 효율성: 사전 조립된 케이블 어셈블리는 현장 설치 및 교체를 가속화하고 제어 캐비닛 배선 작업을 줄이고 오류 격리를 단순화할 수 있습니다.

완전한 M8-D 이더넷 시스템 아키텍처

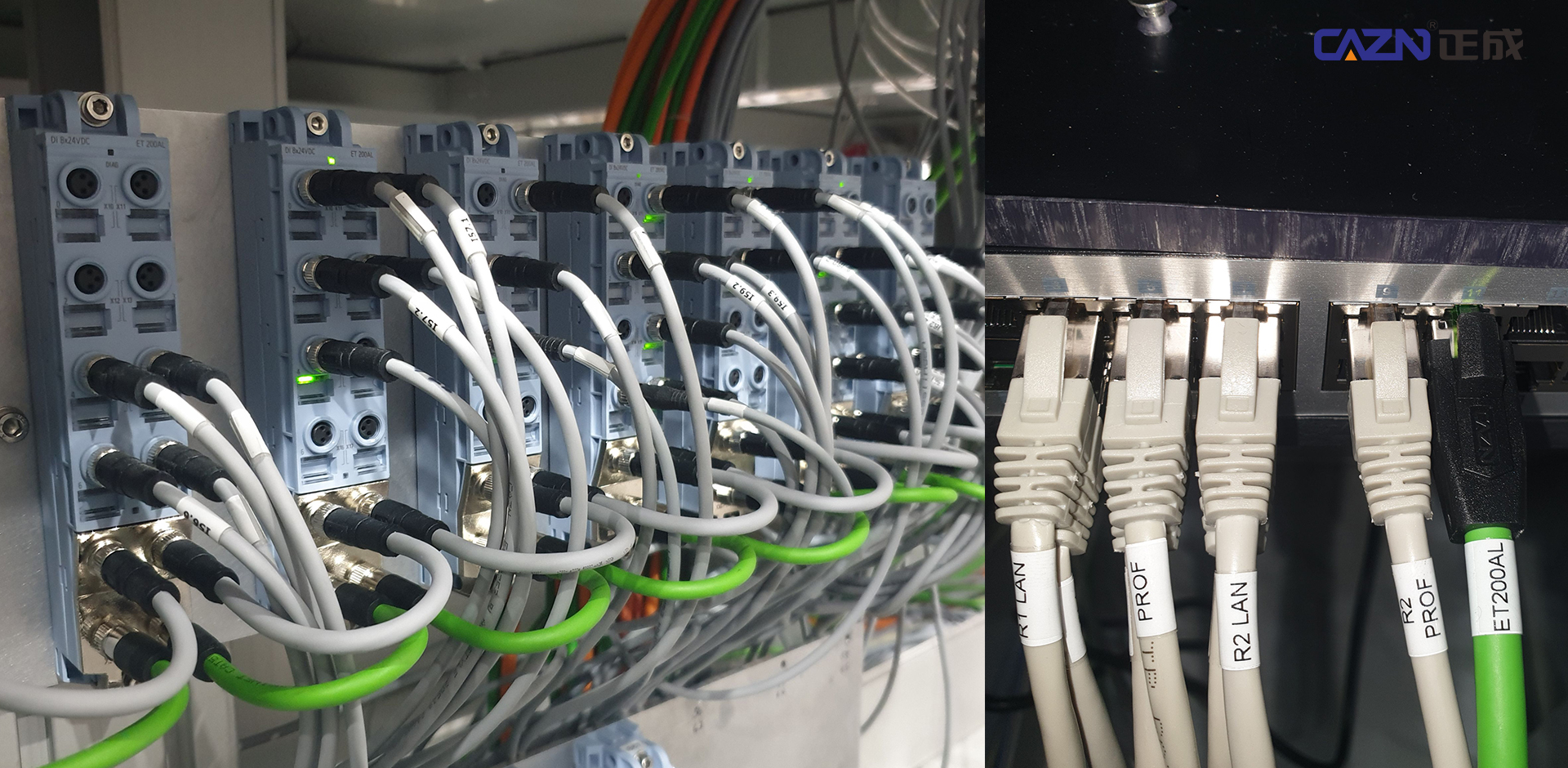

실용적인 M8-D 이더넷 솔루션은 백본 및 분기 분산 네트워크로 구성될 수 있습니다. 메인 네트워크는 M12-D 또는 RJ45 인터페이스를 통해 연결된 PLC 또는 산업용 이더넷 스위치를 사용할 수 있으며 M8-D 케이블은 소형 현장 분기에 사용됩니다.

일반적인 아키텍처는 다음과 같습니다.

PLC / 산업용 이더넷 스위치 → M12-D / RJ45 메인 네트워크 → M8-D 분기 케이블 → 분산 I/O / 소형 산업용 카메라 / EtherCAT 슬레이브

설치 요구 사항에 따라 두 가지 케이블 구성을 선택할 수 있습니다.

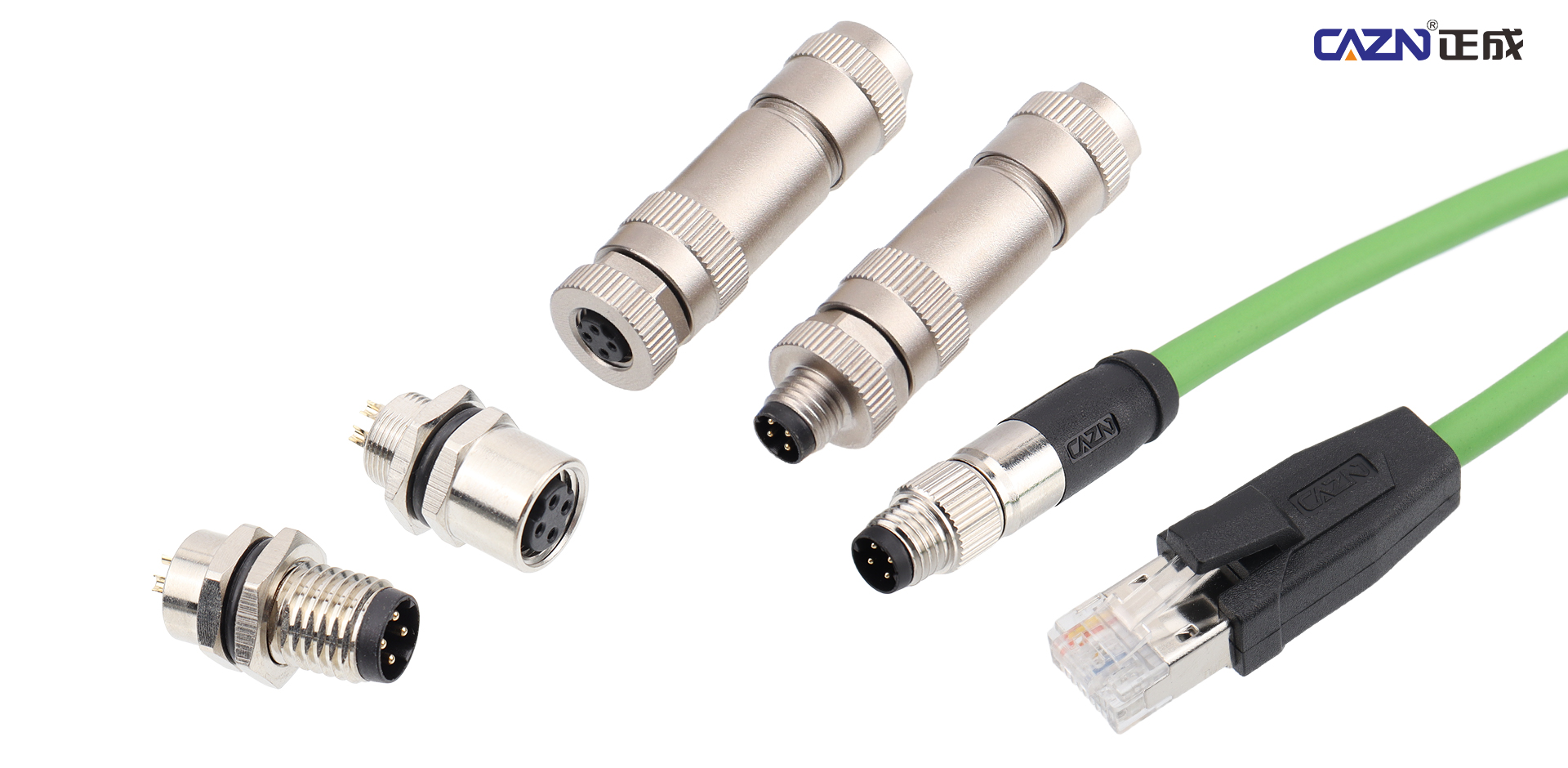

사전 성형된 케이블 어셈블리는 표준화된 프로젝트에 선호되는 선택입니다. M8-D 직선 또는 직각 커넥터는 M8-D-M8-D 및 M8-D-RJ45 구성으로 제공될 수 있습니다. PUR 하이플렉스 케이블은 드래그 체인 및 이동 애플리케이션에 적합한 반면, PVC 케이블은 고정 설치에 적합합니다.

현장 조립 커넥터는 시운전 중이나 현장 배선을 수정해야 할 때 유용합니다. 나사 종단 처리를 통해 유연한 설치가 가능하지만 완전한 360° 차폐 연결을 통해 차폐를 올바르게 구현해야 합니다.

장비 통합을 위해 M8-D 패널 커넥터는 전선 납땜 또는 PCB 실장 구성으로 제공되며 분산 I/O 모듈, 카메라 하우징 및 기타 소형 장치에 직접 설치할 수 있습니다.

차폐 및 접지는 이더넷 안정성에 매우 중요합니다.

산업용 이더넷 성능은 커넥터의 데이터 전송 기능뿐만 아니라 차폐 시스템의 무결성에 따라 달라집니다. 서보 드라이브, 모터, 인버터 및 기타 전자기 간섭 소스가 있는 환경에서 작동하는 M8-D 이더넷 애플리케이션의 경우 360° 완전 금속 차폐가 권장됩니다.

단일 지점 접지 연결에 알루미늄 호일만 사용하면 고주파 차폐 성능이 부족할 수 있으며 까다로운 조건에서 통신 오류나 패킷 손실이 발생할 수 있습니다. 케이블의 편조 쉴드는 커넥터의 쉴드 구조에 견고하고 연속적으로 연결되어야 합니다.

장비 프레임은 원치 않는 접지 루프 효과를 최소화하기 위해 적절한 접지 전략을 사용해야 합니다. 산업용 이더넷 케이블링의 경우 케이블 임피던스는 Cat5e 산업용 이더넷 요구 사항에 따라 100Ω ±15%로 제어되어야 하며 해당 네트워크 구성에서 총 전송 거리는 최대 100m입니다.

나사식 M8-D 연결의 경우 권장 조임 토크는 0.4–0.6 Nm입니다. 과도하게 조이는 것을 피해야 하며, 지속적으로 진동하는 장비에 설치된 연결부를 검사하고 필요한 경우 주기적으로 다시 조여야 합니다.

응용 분야 1: 로봇 엔드 이펙터

협동 로봇과 산업용 로봇 손목은 M8-D 이더넷 커넥터가 명확한 공간 절약 이점을 제공할 수 있는 훌륭한 예를 제공합니다. 로봇의 6번째 축 근처에 설치된 그리퍼, 소형 비전 카메라, 힘 제어 센서 및 기타 장치는 설치 공간이 매우 제한적인 경우가 많습니다.

90° 직각 구성의 완전히 차폐된 M8-D 코드 커넥터는 로봇 손목 주위의 케이블 간섭을 줄일 수 있습니다. 반복적인 움직임이 필요한 애플리케이션의 경우 PUR 하이플렉스 케이블과 사전 성형된 커넥터 어셈블리를 사용하면 케이블 관리 신뢰성을 향상시킬 수 있습니다.

EtherCAT 통신의 경우 케이블은 충분한 이동 여유와 적절한 변형 방지 장치를 사용하여 배선되어야 합니다. 명시된 적용 요구 사항에 따라 케이블 외경의 5배에 해당하는 최소 굽힘 반경을 유지해야 합니다.

애플리케이션 2: AGV 및 AMR 모바일 로봇

AGV 및 AMR은 지속적으로 움직이고 기계적 진동을 경험하면서 안정적인 통신이 필요합니다. 일반적인 연결 장치에는 분산 I/O, 내비게이션 및 바코드 스캐닝 모듈, 소형 비전 장치 및 기타 차량 장착 제어 구성 요소가 포함됩니다.

나사식 잠금 기능이 있는 IP67 M8-D 이더넷 커넥터는 공간이 제한되고 진동 저항이 중요한 소형 섀시 설치에 적합합니다. 직각 커넥터는 다른 구성 요소와의 간섭을 방지하는 데 도움이 되며, PUR 케이블은 반복적인 이동과 까다로운 라우팅 조건에 더 나은 유연성을 제공합니다.

또한 나사식 연결은 스냅핏 메커니즘에만 의존하는 인터페이스에 비해 지속적인 차량 진동으로 인해 발생하는 우발적인 분리를 방지하는 데도 도움이 됩니다.

애플리케이션 3: 3C, 포장 및 물류 자동화

3C 전자제품, 포장, 물류 분류의 자동화된 생산 라인은 일반적으로 높은 노드 밀도와 제한된 설치 공간을 결합합니다. 분산형 원격 I/O 상자, 코드 판독기 및 컴팩트 비전 검사 장치는 모두 상대적으로 작은 설치 공간 내에서 이더넷 연결이 필요할 수 있습니다.

고정 스테이션의 경우 직선형 M8-D 사전 성형 케이블을 사용하면 컴팩트하고 표준화된 연결을 제공할 수 있습니다. 설치 공간이 제한된 경우 직각 버전을 사용하면 케이블 라우팅 간섭을 줄일 수 있습니다. 드래그 체인에 설치된 이동 스테이션은 반복적인 굽힘을 위해 설계된 PUR 하이플렉스 케이블을 사용해야 합니다.

실용적인 네트워크 아키텍처는 기본 백본에 대해 M12 또는 RJ45 연결을 유지하는 동시에 여러 M8-D 분기가 현장 장치를 연결할 수 있습니다. 이 접근 방식은 I/O 인클로저의 크기를 줄이고, 장비 통합을 단순화하며, 개별 필드 노드의 신속한 교체를 촉진할 수 있습니다.

애플리케이션 4: 소형 장비의 이더넷 통합

테스트 장비, 소형 특수 기계 및 기타 소형 시스템의 경우 이더넷 인터페이스를 장비 하우징에 직접 통합해야 하는 경우가 많습니다.

M8-D PCB 패널 커넥터는 더 큰 RJ45 개구부 없이도 외부 산업용 이더넷 인터페이스를 제공할 수 있습니다. 의도한 EMC 성능을 유지하려면 금속 실드를 장비 섀시에 올바르게 연결해야 합니다.

이 구성은 장비 설계자가 기계적으로 안전한 산업용 이더넷 인터페이스를 제공하면서 컴팩트한 인클로저를 유지해야 할 때 특히 유용합니다.

CAZN M8-D: 산업용 이더넷을 위한 컴팩트한 연결

산업용 이더넷의 확장으로 인해 컴팩트하고 안정적이며 확장 가능한 연결 솔루션에 대한 수요가 증가하고 있습니다. CAZN의 M8 계열은 스레드 잠금, 콤팩트한 크기, IP67 보호 및 산업용 이더넷 데이터 전송용으로 설계된 구성을 통해 이러한 요구 사항을 해결합니다.

M8-D 코드 커넥터는 DIN EN 61076-2-114를 준수하며 설치 공간, 기계적 보안 및 안정적인 통신이 모두 중요한 응용 분야용으로 설계되었습니다. 컴팩트한 폼 팩터로 인해 소형 센서, 분산 I/O, 로봇 엔드 이펙터, 모바일 장비 및 기타 공간이 제한된 자동화 장치에 특히 적합합니다.

기술 사양

CAZN M8-D 코드 이더넷 커넥터는 대칭형 금도금 접점 배열을 갖춘 4개의 D 코드 접점을 사용합니다. 이 커넥터는 정격 전압 48V/60V AC/DC, 정격 전류 4A, 작동 온도 범위 -25°C ~ +80°C로 500회 이상의 결합 주기를 지원합니다.

CAZN은 차폐형 나사 종단 버전과 케이블 차폐 기능이 있는 사전 성형 케이블 어셈블리를 모두 제공합니다. 사용 가능한 케이블 아웃렛 직경은 4mm ~ 5.5mm이며, 지원되는 도체 크기는 0.14mm² ~ 0.5mm²입니다. 사전 성형된 케이블 구성은 0.25mm²(AWG 24) 도체를 사용합니다.

이더넷 데이터 전송 외에도 M8 D 코딩 하이브리드 커넥터는 IEEE 802.3at PoE+ 요구 사항에 따라 연결된 장치에 대한 전원 공급을 지원하여 소형 산업 자동화 시스템 내에서 데이터 및 전원 연결을 가능하게 합니다.

설치 공간이 제한되어 있지만 이더넷 성능, EMC 보호, 진동 저항 및 유지 관리 효율성이 필수적인 자동화 장비의 경우 CAZN M8-D Code는 현대 분산 자동화 네트워크를 위한 컴팩트한 산업용 연결 접근 방식을 제공합니다.
