카즈엔 | M8 커넥터 애플리케이션 가이드

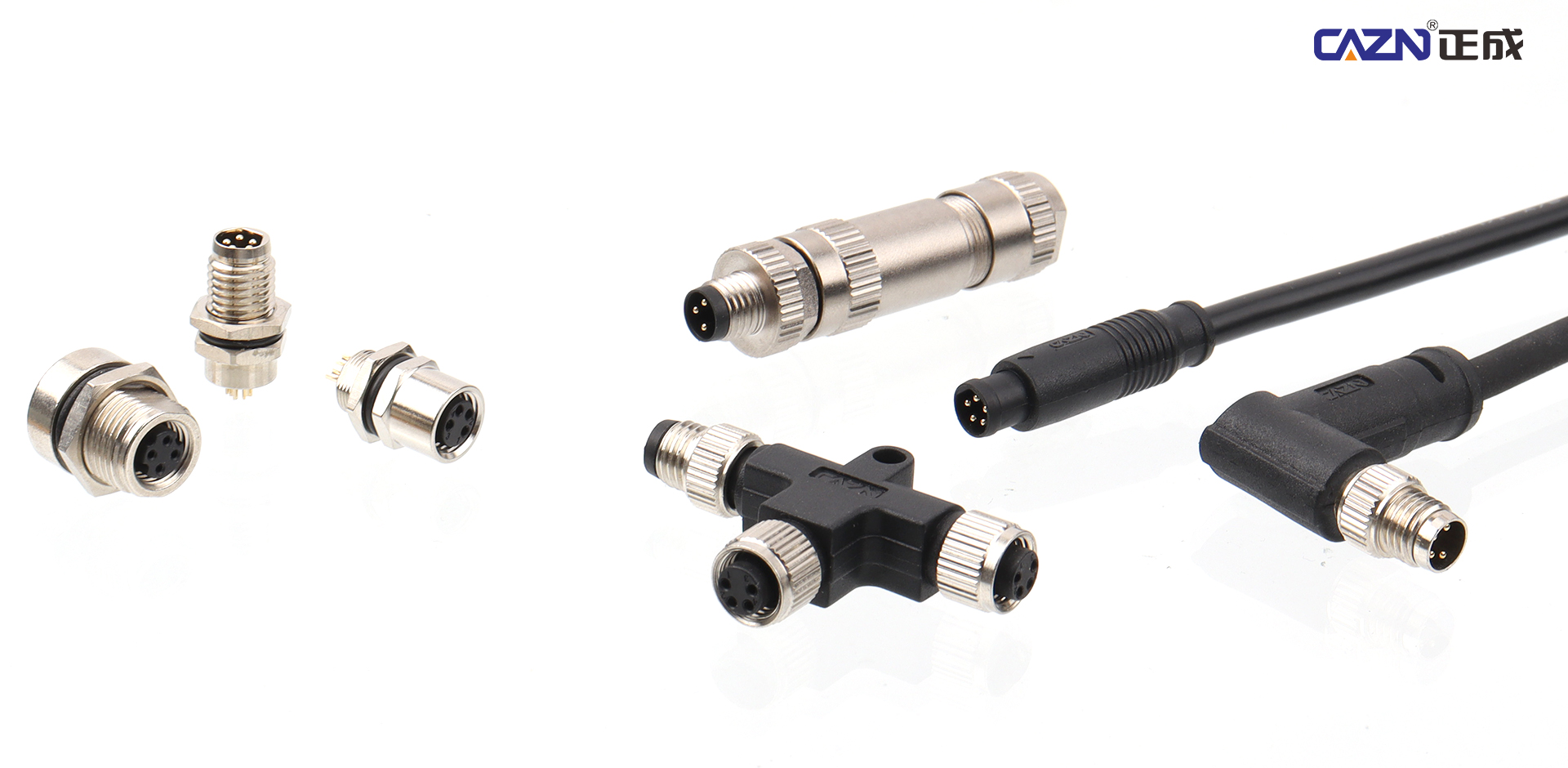

M8 커넥터는 외경이 8mm인 소형 원형 산업용 커넥터입니다. 이 제품은 컴팩트한 크기, IP67/IP68 보호, 내진동성, 고온 및 저온에 대한 내성, 단순화된 배선 등 주요 이점을 제공합니다. 이 제품은 제한된 설치 공간과 까다로운 작동 환경에서 신호 및 저전압 전원 연결을 위해 설계되었습니다. M8 커넥터는 산업 자동화, 로봇 공학, 신에너지 시스템, 의료 장비, 스마트 물류 및 기타 응용 분야에 널리 사용되므로 소형 정밀 장비를 위한 필수 연결 솔루션입니다.

1. 산업 자동화 - 핵심 애플리케이션

산업 자동화의 기본 연결 구성요소인 M8 커넥터는 주로 소형 센서 및 제어 모듈의 신호 전송에 사용됩니다. 공간이 제한된 다양한 자동화 시스템에 적합하며 기존 단자 배선을 대체하여 장비 안정성과 유지 관리 효율성을 향상시킬 수 있습니다.

일반적인 응용 분야에는 근접 스위치, 광전 센서, 온도/압력/유량 센서 및 변위 센서와 같은 소형 센서뿐만 아니라 소형 솔레노이드 밸브, 소형 공압 실린더, 인코더, PLC 분산 I/O 모듈, 필드버스 제어 장치, 공작 기계 검사 지점 및 자동화 생산 라인의 검사 모듈이 포함됩니다.

M8 커넥터는 패널 공간이 제한적이고, 경량 배선이 필요하며, 신호 회로 수가 상대적으로 적은 애플리케이션에 특히 적합합니다. 밀봉된 연결 구조는 산업 환경에서 먼지, 습기 및 오일 오염으로 인한 배선 오류를 줄이는 데 도움이 될 수 있습니다.

M8 커넥터는 다양한 소형 산업용 센서의 표준 인터페이스 역할을 하며 신호 전송과 전원 공급을 모두 제공합니다.

참고: 3~5개의 접점이 있는 A 코딩 구성은 일반적으로 24V DC 전원 공급 장치 및 신호 전송을 지원하는 데 사용됩니다.

2. 산업용 로봇과 스마트 모바일 장비

높은 내진동성, 유연성 및 컴팩트한 크기를 갖춘 M8 커넥터는 제한된 내부 공간과 로봇 장비의 동적 모션 환경에 매우 적합합니다.

경량 산업용 로봇 팔 및 협동 로봇에서 M8 커넥터는 엔드 이펙터, 관절 센서 및 서보 모터 인코더에 대한 신호 및 전원 연결에 사용됩니다. 6접점 구성은 전력 및 신호 전송을 모두 수용할 수 있으며, 차폐 금속 하우징 설계는 지속적인 기계적 움직임으로 인한 간섭을 줄이는 데 도움이 됩니다.

M8 커넥터는 장애물 감지 센서, 이동 신호 모듈 및 상태 모니터링 인터페이스용 AGV 및 AMR에도 널리 사용됩니다. 컴팩트한 디자인과 내진동 연결은 고주파 이동 중에 안정적인 전기 연결을 유지하고 진동으로 인한 접촉 오류 위험을 줄이는 데 도움이 됩니다.

다양한 코딩 구성을 통해 M8 커넥터는 다양한 수준의 산업용 통신을 지원할 수 있습니다.

참고: D 코드 커넥터는 기계적으로 키가 있는 구조를 사용하여 이더넷 차동 신호의 올바른 연결을 보장하고 잠재적으로 장비를 손상시킬 수 있는 잘못된 결합을 방지합니다.

3. 머신비전 및 정밀검사장비

M8 커넥터는 안정적인 신호 전송이 필요한 소형 머신 비전 시스템 및 정밀 데이터 수집 장비를 위한 안정적인 연결 솔루션을 제공합니다.

일반적인 응용 분야에는 소형 산업용 카메라, 비전 조명 시스템, 이미지 획득 모듈이 포함되며, M8 커넥터는 전원 및 트리거 신호 인터페이스에 사용할 수 있습니다. 차폐 구성은 전자기 간섭에 대한 저항력을 향상시켜 정밀 이미징 시스템에서 안정적인 전송을 지원합니다.

M8 커넥터는 반도체 패키징 장비, 웨이퍼 검사 시스템, 소형 센서 인터페이스용 정밀 검사 장비에도 사용됩니다. 컴팩트한 크기로 인해 장비가 고정밀도, 제한된 설치 공간 및 청결도 제어가 요구되는 반도체 제조 환경에 적합합니다.

4. 신에너지 및 실외 스마트 장비

강력한 실외 보호 기능을 갖춘 M8 커넥터는 신에너지 및 스마트 실외 장비에서 발견되는 까다로운 실외 환경에 적합합니다.

광전지 및 에너지 저장 시스템에서 M8 커넥터는 스트링 모니터링 모듈, 주변 온도 및 습도 센서, 광 센서에 대한 신호 연결에 사용할 수 있습니다. 보호 설계로 인해 실외 온도 변화, 비 및 기타 환경 노출을 견딜 수 있습니다.

M8 커넥터는 모듈 상호 연결 및 신호 제어를 위해 LED 디스플레이, 실외 스마트 조명 제어, 조경 조명 및 실외 보안 카메라에도 널리 사용됩니다.

IP67 등급 구성은 비, 먼지, 햇빛에 대한 노출을 견딜 수 있어 장기간 실외 장비의 안정적인 작동을 유지하는 데 도움이 됩니다.

5. 식품, 의료 및 실험 장비

내수성, 내식성 및 청소 가능한 환경에 대한 적합성을 갖춘 M8 커넥터는 엄격한 위생 또는 청소 요구 사항에 따라 작동하는 장비에 사용할 수 있습니다.

식품 가공에서 M8 커넥터는 CIP 세척 시스템, 충진 장비의 밸브 위치 감지, 식품 포장 기계의 센서 및 제어 인터페이스에 사용됩니다. 높은 보호 등급과 결합된 스테인리스강 구성은 빈번한 물 세척과 세척 또는 소독 용액에 대한 노출을 견딜 수 있습니다.

의료 및 실험실 장비에서 M8 커넥터는 휴대용 의료 테스트 장치, 휴대용 초음파 장비, 혈액 산소 모니터 및 미세유체 칩 시스템의 프로브 연결에 일반적으로 사용됩니다.

금도금 접점은 낮은 수준의 생물학적 전기 신호를 안정적으로 전송할 수 있으며, 적합한 환경 친화적인 소재는 소형 정밀 의료 장비의 안전 요구 사항을 지원할 수 있습니다.

6. 스마트 물류 및 자동화 소매 장비

M8 커넥터는 물류 자동화 및 자재 취급 장비에서 볼 수 있는 조밀한 배선 및 고주파 작동 조건에 적합합니다.

일반적인 응용 분야에는 스마트 컨베이어 시스템, 분류 기계 및 소포 검색 장비에 설치된 센서, 계수 모듈 및 제한 스위치가 포함됩니다.

M8 커넥터의 컴팩트한 크기 덕분에 컨베이어 및 분류 장비에서 흔히 볼 수 있는 조밀하게 배열된 배선 레이아웃에 적합합니다. 이를 통해 케이블 라우팅을 단순화하고 유지 관리의 어려움을 줄일 수 있습니다.

마모 및 진동에 대한 저항력이 뛰어나 장기간 지속적으로 작동하는 물류 장비에 적합합니다.

7. 자동차 및 건설장비

M8 커넥터는 소형 자동차 전자 제어 시스템 및 건설 기계용 모니터링 모듈에도 사용됩니다.

자동차 애플리케이션에서는 소형 차량 센서, 주차 지원 카메라, 차량 ECU용 소신호 인터페이스에 사용할 수 있습니다. 이들 설계는 차량 작동 중 진동과 작동 온도 변화를 견딜 수 있도록 설계되었습니다.

건설 기계, 광산 장비 및 철강 생산 장비에서 M8 커넥터는 유압 기계, 압력 트랜스미터 및 장비 상태 모니터링 센서와 함께 사용할 수 있습니다. 이러한 애플리케이션에는 정확한 장비 데이터 수집을 지원하면서 까다로운 산업 환경에서 안정적으로 작동할 수 있는 연결 솔루션이 필요합니다.

참고: M8 커넥터는 3, 4, 5접점 버전과 같은 다양한 접점 수는 물론 A 코딩, B 코딩, D 코딩 설계를 포함한 다양한 코딩 옵션으로 구성할 수 있습니다. 이러한 구성은 전력 및 신호 전송, 양방향 통신, 필드버스 통신을 포함한 다양한 전기 기능을 지원합니다. 실제 응용 분야에서는 장비 인터페이스와 필요한 전송 기능에 따라 커넥터를 선택해야 합니다.

빠른 M8 커넥터 선택 가이드

결론

M8 커넥터는 주로 까다로운 환경 조건에서 저전력, 중소 신호 연결이 필요한 소형 장비용으로 설계되었습니다. 일반적으로 고전류 및 고밀도 신호 애플리케이션과 관련된 M12 커넥터와 비교하여 M8 커넥터는 소형 지능형 장비 및 정밀 산업 시스템을 위한 가볍고 정밀한 연결에 중점을 둡니다.

다양한 접점 구성을 통해 M8 커넥터는 다양한 애플리케이션 요구 사항을 해결할 수 있습니다. 3 및 4접점 버전은 표준 센서 및 조명 제어 신호에 일반적으로 사용되는 반면, 6접점 및 8접점 구성은 로봇 공학 및 정밀 검사 장비의 여러 신호 회로를 지원할 수 있습니다.

장비 설계자의 경우 올바른 M8 커넥터를 선택하려면 설치 공간, 전기 기능, 코딩, 접점 수, 환경 보호, 전자기 간섭 및 케이블 라우팅 요구 사항을 고려해야 합니다. 이러한 사양의 적절한 조합을 통해 CAZN M8 커넥터는 광범위한 산업 및 지능형 장비 애플리케이션을 위한 컴팩트하고 안정적인 연결 솔루션을 제공할 수 있습니다.
