M8 커넥터

패널 실장 유형(패널/PCB 소켓): 핀이 PCB에 납땜되고 케이블 끝 플러그와 외부적으로 결합되어 장비 인클로저 패널 또는 PCB에 고정됩니다.

케이블 엔드 유형(플러그, 사전 성형/현장 조립): 케이블 끝에 통합되어 이동 가능한 결합 끝으로 사용됩니다.

1. 주요 설치 차이점

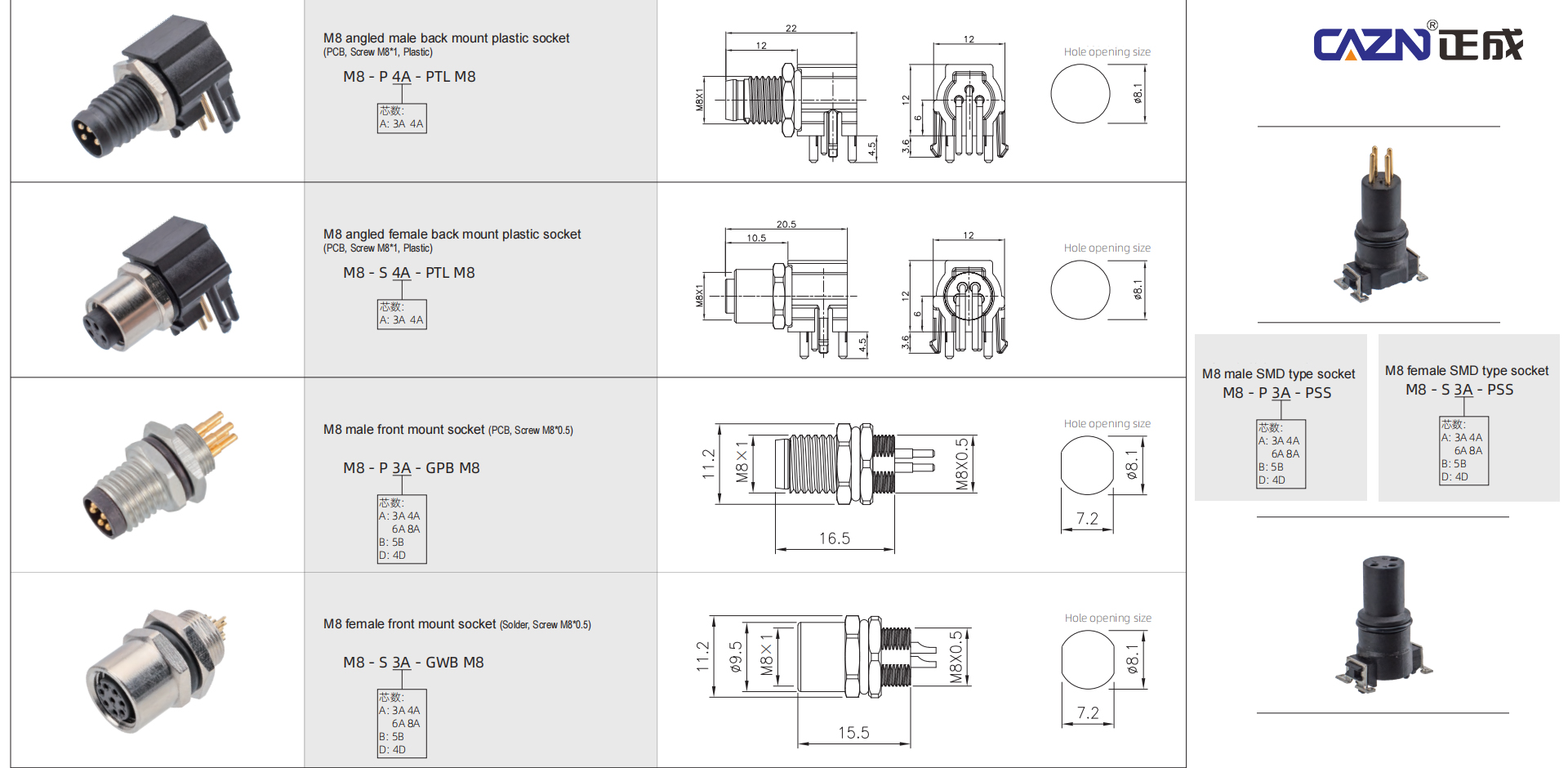

패널 마운트 M8(고정 장비측)

1. 패널 장착: 패널에 장착 구멍이 만들어집니다. 나사형 커넥터 본체는 패널을 통과하며 장비 내부의 너트로 고정됩니다. 후면 납땜 핀/납땜 컵은 인클로저 내부에 있으며 PCB 또는 내부 와이어에 연결됩니다.

2. PCB 직접 납땜 유형: 핀을 PCB에 직접 납땜합니다. 커넥터 본체가 엔클로저 개구부를 통과하여 결합 인터페이스가 외부에 노출됩니다. 직선 핀과 90° 직각 핀의 두 가지 구조를 사용할 수 있습니다.

3. 공간 배분: 커넥터의 일부는 장비 인클로저 외부(결합 나사산)에 위치하고 일부는 내부 장비 공간(납땜 핀 및 장착 너트)을 차지합니다.

케이블 말단 M8(가동식 케이블 측)

사전 성형된 일체형 구조와 현장 조립 나사/크림프 구조의 두 가지 유형이 있습니다. 전체 커넥터 본체는 장비 외부에 위치하며 케이블만 인클로저에 들어갑니다. 커넥터 본체는 내부 인클로저 공간을 차지하지 않습니다. 직선 및 90° 직각 케이블 콘센트 구성을 사용할 수 있습니다.

2. 장비 공간 활용에 미치는 영향

1. 장비 인클로저 및 외부 공간

패널 마운트 유형

인클로저에는 표준 M8 장착 구멍만 확보하면 됩니다. 인터페이스는 인클로저와 같은 높이에 있고 외부 돌출이 거의 없어 조밀한 다중 커넥터 레이아웃에 적합합니다. 최소 커넥터 중심간 거리는 약 12mm로 고밀도 인터페이스 배열이 가능합니다.

스레드 연결을 조이거나 풀 때 렌치 작업을 위한 여유 공간을 확보해야 합니다. 직선형 케이블 끝 플러그가 연결되면 짝을 이루는 케이블 끝 플러그가 특정 길이만큼 장비 바깥쪽으로 연장됩니다.

케이블 엔드 유형(케이블 테일이 있는 패널 마운트 소켓을 사용하는 장비 측)

장비 측면에서 "케이블 테일이 있는 패널 장착 소켓"을 사용하는 경우 엔클로저 입구는 간단하지만 커넥터 본체와 성형 케이블 재킷은 완전히 장비 외부에 위치합니다. 여러 커넥터를 나란히 배열하면 성형 케이블 재킷의 외경이 커질수록 인터페이스 사이에 더 큰 간격이 필요하므로 고밀도 레이아웃이 더 어려워집니다.

추가 참고 사항: 직각 케이블 끝 커넥터는 케이블 배선 방향을 변경하여 케이블이 인클로저 표면 가까이로 연결되도록 하고 외부 케이블 굽힘으로 인해 차지하는 공간을 줄일 수 있습니다.

2. 내부 장비 인클로저 공간 - 주요 차이점

내부 너트 잠금 기능이 있는 패널 장착형: 내부 엔클로저는 잠금 너트, 와셔 및 후면 납땜 컵/납땜 와이어를 수용해야 합니다. 이러한 구성 요소는 패널 뒤의 깊이를 차지합니다. 커넥터가 PCB에 가깝게 위치하는 얇은 인클로저나 애플리케이션에서는 간섭이 쉽게 발생할 수 있습니다. 후면 패널 설치로 내부 돌출을 줄일 수 있으며 얇은 하우징에 적합합니다.

패널 마운트 PCB 직각 유형: 90° 직각 핀을 사용하면 PCB를 패널에 평행하게 배열할 수 있어 인클로저 깊이 방향의 공간이 크게 절약됩니다. 이 구성은 소형 센서 및 소형 I/O 모듈에 선호되는 선택입니다. 직선 핀 패널 장착 커넥터는 PCB 및 패널에 수직인 방향으로 더 많은 공간을 차지합니다.

케이블 엔드 유형(플러그만, 패널 소켓 없음): 커넥터 본체가 인클로저 외부에 완전히 있습니다. 케이블만 장비 내부로 배선하면 됩니다. 장착 너트나 납땜 핀이 차지하는 공간이 없습니다. 즉, 커넥터 본체 자체가 내부 인클로저 공간을 전혀 차지하지 않습니다.

단점: 케이블 끝 플러그를 장비 측에서 직접 사용할 수 없습니다. 장비 측면에는 여전히 패널 장착 소켓이 필요합니다. 케이블 끝 커넥터는 케이블 연결의 한쪽에만 있습니다.

3. PCB 공간 점유

패널 실장 PCB 솔더 유형: M8 커넥터는 PCB의 패드 영역을 차지합니다. 직선 핀은 수직 높이를 차지하는 반면, 직각 핀은 주로 PCB 평면 공간을 차지하고 높이가 매우 낮아 로우 프로파일 인클로저에 적합합니다.

케이블 엔드 유형: 커넥터가 PCB에 직접 납땜되지 않습니다. 장비가 케이블 테일이 있는 패널 장착 커넥터를 사용하는 경우 케이블 테일을 PCB에 연결해야 하므로 추가 배선 공간이 필요합니다. 이는 보다 유연한 PCB 레이아웃을 제공하지만 배선 복잡성을 증가시킵니다.

3. M8 커넥터 선택: 공간 관점에서의 절충

패널 실장형은 연결 인터페이스를 장비 패널/PCB에 "수렴"하고 외부 공간을 최적화하는 데 더 적합하지만, 패널 내부의 설치 및 배선 공간 비용이 발생합니다.

케이블 엔드 유형은 공간 요구 사항을 외부 케이블 라우팅으로 전환합니다. 직각 옵션은 좁은 라우팅 채널에 더 큰 유연성을 제공하며 케이블 끝 커넥터로 사용할 때 패널 개구부가 필요하지 않습니다.

실제 장비 설계에서 패널 마운트 유형은 장비 인터페이스로 인클로저 패널에 고정되는 경우가 많으며 컴팩트한 외부 케이블 라우팅을 위해 직각 케이블 끝 플러그와 쌍을 이룹니다. 이 조합은 내부 공간 제약과 외부 공간 제약 사이에서 최적의 균형을 이룰 수 있습니다.
