카즈엔 | M8-B 코드 커넥터

CAZN M8-B 코드 커넥터는 M8 원형 커넥터 제품군 내의 특정 유형으로, B 코딩 및 5핀 구성을 특징으로 합니다. 이러한 설계 덕분에 컴팩트한 설치 공간에서 안정적인 필드버스 통신이 필요한 산업 자동화 애플리케이션에 특히 적합합니다 .

IEC 61076-2-104를 준수하는 M8-B 코드는 주로 PROFIBUS-DP 필드버스 애플리케이션용으로 배치된 고정 5코어 소형 커넥터입니다. 기계식 키잉은 A-코드 및 D-코드 커넥터와의 잘못된 결합을 방지합니다. 설치 공간이 매우 제한된 필드버스 노드용으로 설계되었습니다. M8-A 및 M8-D 커넥터와 비교할 때 M8-B 코드는 시장 규모가 훨씬 작은 반면 M12-B 코드는 PROFIBUS의 주류 커넥터 솔루션으로 남아 있습니다.

핵심사양

코딩: B-코드(전용 5핀 키잉 구성 포함)

프로토콜: RS-485 차동 버스 통신을 기반으로 하는 PROFIBUS-DP; 이더넷 전송에 적합하지 않음

정격 전압: 30V AC/DC

정격 전류: 3A

보호: 적절하게 결합되고 잠긴 경우 IP67

작동 온도: -25°C ~ +80°C

짝짓기 주기: ≥500

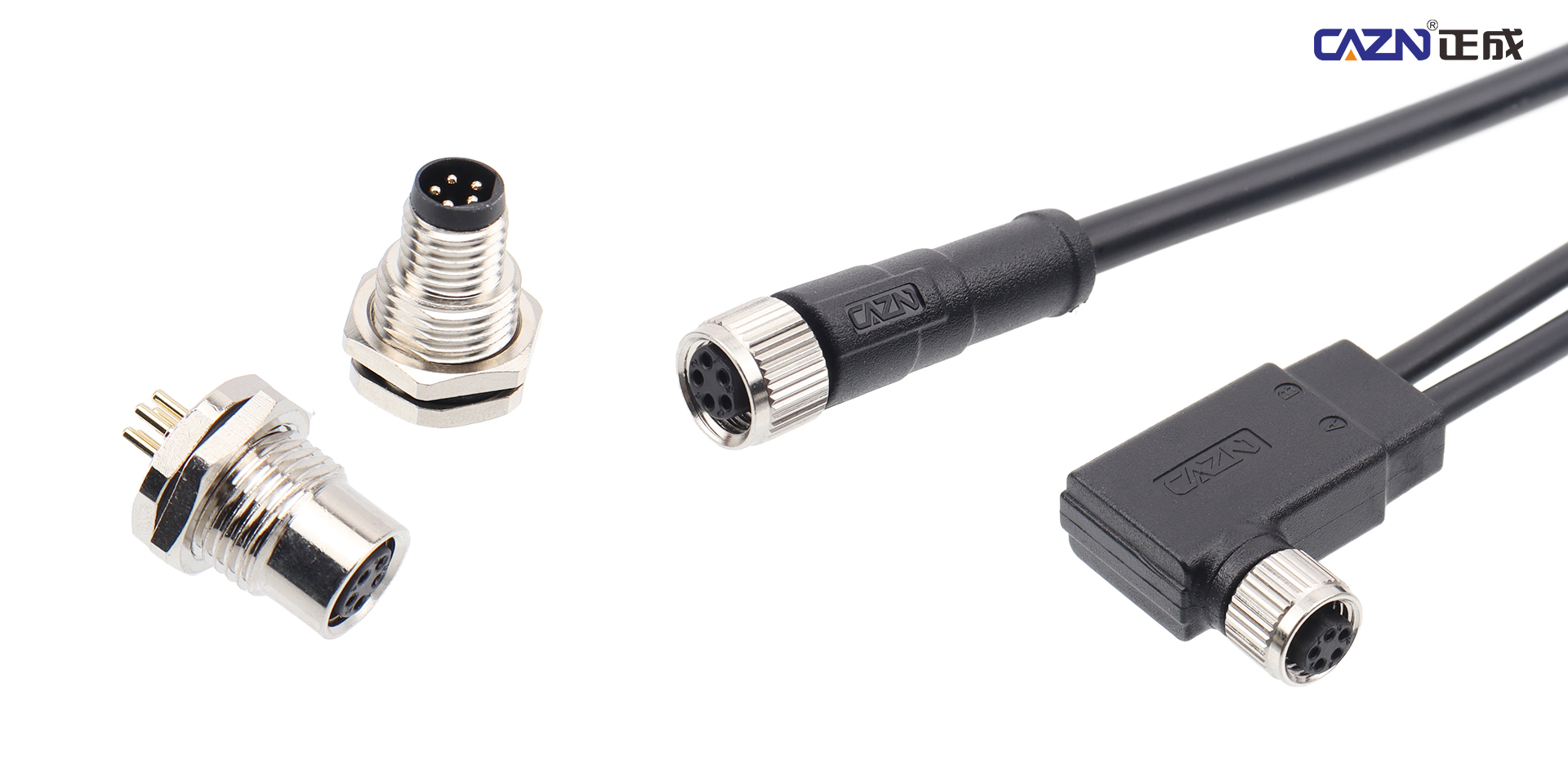

구성: 직선 및 90° 직각 버전; 남성 및 여성 커넥터; 사전 성형된 케이블 어셈블리, 현장 조립 버전 및 PCB 패널 커넥터

차폐: 주로 안정적인 fieldbus 전송을 위해 차폐 버전 사용 가능

전송 거리: PROFIBUS 전송 속도에 따라 다름, 해당 버스 속도에서 최대 500m 거리

B-코딩이란 무엇입니까?

M8-B 코드 커넥터의 정의 기능은 B-코딩입니다. 코딩 메커니즘은 기계적 극성을 제공하여 호환되지 않는 커넥터 유형이 잘못 삽입되는 것을 방지합니다.

B 코딩 인터페이스에는 소켓의 일치하는 홈에 해당하는 독특한 비대칭 돌출부가 있습니다. 이러한 물리적 키잉은 A-Code 및 D-Code를 포함한 다른 M8 코딩 유형과의 우발적인 결합을 방지하여 설치 및 유지 관리 중 배선 오류를 줄이는 데 도움이 됩니다.

IEC 61076-2-104에 따르면 B-Coded M8 커넥터의 키 위치는 일반적으로 7시 위치 주위에 있습니다. 이 코딩 구조는 여러 M8 커넥터 유형이 근접하게 설치될 수 있는 산업 환경에서 특히 유용합니다.

M8-B는 왜 5핀을 사용합니까?

M8-B 코드 커넥터는 기본적으로 5핀으로 구성되어 PROFIBUS-DP 및 관련 필드버스 연결 요구 사항에 필요한 접점을 제공합니다.

5핀 구성도 중요한 선택 지표입니다. 기존 자동화 시스템용 M8 커넥터를 평가할 때 5핀 + B-코딩의 조합은 M8-B 코드 설계를 강하게 가리킵니다.

그러나 커넥터 호환성을 결정하기 위해 핀 수만 사용해서는 안 됩니다. 설치 전에 코딩, 전기 사양, 프로토콜 및 장비 인터페이스를 모두 확인해야 합니다.

M8-B 코드 대 M8-D 코드 대 M8-A 코드

세 가지 커넥터 유형은 서로 다른 통신 및 자동화 기능을 제공합니다.

M8-B 코드: 5핀, 주로 PROFIBUS-DP/RS-485 필드버스 애플리케이션용.

M8-D 코드: PROFINET, EtherCAT 및 EtherNet/IP 애플리케이션을 포함하여 100Mbps 산업용 이더넷용으로 설계된 4핀.

M8-A 코드: 일반적으로 필드버스나 이더넷 통신보다는 일반 센서 I/O 및 전원 연결에 사용되는 3핀 또는 4핀입니다.

이러한 구별은 기존 커넥터를 교체하거나 소형 자동화 장치를 설계할 때 중요합니다. M8-B 코드 커넥터는 전기 인터페이스와 통신 프로토콜이 근본적으로 다르기 때문에 단순히 M8-D 코드 커넥터로 대체할 수 없습니다.

M8-B 코드 커넥터의 일반적인 응용 분야

M8-B 코드 커넥터의 주요 애플리케이션은 PROFIBUS-DP 필드버스 통신입니다. 전용 차폐 또는 피드백 연결이 필요한 특정 센서 및 서보 드라이브 시스템에도 사용할 수 있습니다.

일반적인 장비에는 자동화된 창고 및 컨베이어 시스템, 산업용 로봇, 분산 I/O 상자, 스위치, 액추에이터 및 다양한 산업 자동화 제어 장치가 포함됩니다.

이 커넥터는 기존 M12-B 코드 커넥터가 물리적으로 너무 큰 장비에 PROFIBUS 인터페이스를 통합해야 할 때 특히 유용합니다.

컴팩트한 PROFIBUS-DP 애플리케이션

M8-B 코드는 오늘날 자동화 시장에서 상대적으로 전문화된 선택입니다. 새로운 자동화 프로젝트의 경우 일반적으로 PROFINET 또는 EtherCAT과 같은 산업용 이더넷이 필요할 때 M8-D 코드가 더 적합하며, PROFIBUS-DP 네트워크에는 M12-B 코드가 더 일반적인 옵션으로 남아 있습니다.

M8-B는 공간이 제한된 특정 용도에 특히 유용합니다. 예를 들어 소형 분산 I/O 모듈에는 M12-B 인터페이스를 위한 패널 공간이 충분하지 않을 수 있습니다. M8-B 커넥터는 더 작은 장비 설치 공간을 유지하면서 필요한 PROFIBUS-DP 인터페이스를 제공할 수 있습니다.

RS-485 PROFIBUS-DP 출력을 갖춘 소형 레거시 필드버스 센서, 인코더 및 기타 장치에서도 찾을 수 있습니다. 일부 장비 아키텍처에서는 M8-B를 내부적으로 사용할 수 있으며 M8-B-M12-B 케이블 어셈블리는 외부 PROFIBUS 트렁크 네트워크로의 전환을 제공합니다.

산업 환경을 위한 기계 설계

산업용 커넥터의 기계적 구조는 전기적 인터페이스만큼 중요합니다. M8-B 코드는 나사식 잠금 메커니즘을 사용하여 결합 연결을 보호함으로써 진동과 기계적 움직임에 노출되는 장비의 연결 안정성을 유지하는 데 도움이 됩니다.

적절하게 결합되고 잠긴 경우 커넥터는 IP67 보호를 달성하여 해당 테스트 조건에서 먼지 및 일시적인 물 노출에 대한 저항성을 제공할 수 있습니다. 따라서 커넥터가 산업 오염 물질 및 습기에 노출될 수 있는 현장 설치 자동화 장비에 적합합니다.

사용 가능한 직선 및 90° 직각 구성을 통해 커넥터는 다양한 케이블 라우팅 요구 사항에 적응할 수 있습니다. 소형 장비에서 직각 버전은 케이블 간섭을 줄이고 제한된 설치 공간을 더 잘 활용할 수 있습니다.

CAZN: 산업 자동화를 위한 완벽한 M8 연결

자동화 장비가 소형화되고 필드 노드의 밀도가 높아짐에 따라 연결 솔루션은 컴팩트한 크기와 안정적인 통신 성능을 모두 제공해야 합니다. CAZN은 전체 M8-A 코드, M8-B 코드 및 M8-D 코드 범위를 포괄하며 센서 I/O 및 전원 연결부터 PROFIBUS-DP 필드버스 통신 및 100Mbps 산업용 이더넷에 이르기까지 다양한 요구 사항을 지원합니다.

CAZN은 사전 성형된 케이블 어셈블리, 현장 조립 커넥터, PCB 패널 커넥터 및 맞춤형 케이블 하네스를 포함한 다양한 커넥터 및 케이블 구성을 제공합니다. 제품 포트폴리오는 IP67 보호, 360° 차폐 및 나사형 잠금 기능을 결합하여 진동, 습기 및 전자기 간섭과 관련된 까다로운 산업 환경을 해결합니다.

이러한 M8 솔루션은 호환성 및 안정적인 연결을 위해 관련 IEC 표준을 준수하면서 로봇 엔드 이펙터, AGV, 3C 생산 라인, 소형 I/O 모듈 및 기타 공간이 제한된 자동화 장비에 통합될 수 있습니다.

표준 M8 커넥터 제품 외에도 CAZN은 OEM/ODM 맞춤화, 커넥터 선택 평가 및 완벽한 케이블 하니스 솔루션을 제공합니다. 표준화된 제품을 애플리케이션별 연결 서비스와 결합함으로써 CAZN은 산업용 배선을 단순화하고 현장 연결 오류를 줄이며 자동화 통신 및 신호 네트워크의 유지 관리성을 향상시키는 데 도움을 줍니다.

M12-B 코드 커넥터가 너무 큰 소형 PROFIBUS-DP 노드의 경우 CAZN M8-B 코드 커넥터는 공간이 제한된 산업 장비에서 안정적인 필드버스 연결을 위해 특수한 5핀 B 코드 인터페이스를 제공합니다.
