CAZN 커넥터는 전기 자동차를 위한 안정적인 VCU 기반을 구축합니다.

신에너지 전기 자동차의 전자 제어 아키텍처에서 차량 제어 장치(VCU)는 차량의 "두뇌" 역할을 하며 차량 상태 관리, 전원 출력, 에너지 관리, 안전 보호 및 CAN 버스 통신을 조정합니다. VCU 알고리즘과 소프트웨어 최적화에 많은 관심이 집중되는 반면, 기본 요구 사항은 때때로 간과됩니다. 고급 제어 알고리즘이라도 안정적으로 작동하려면 안정적인 물리적 연결이 필요합니다. 정밀한 하드웨어 호환성을 갖춘 CAZN M 시리즈 커넥터는 VCU 시스템을 위한 안정적인 연결 기반을 제공하여 차량 전반에 걸쳐 안정적인 신호 전송 및 전기 통합을 지원합니다.

전기 자동차의 VCU 이해

VCU는 직접적으로 전력을 생산하지 않습니다. 대신 '감지, 의사결정, 명령실행, 보호'를 담당하는 차량통제센터 역할을 한다.

중국자동차공학회 Baja 대회의 전기 부문에 참가하는 것과 같은 전기 Baja 경주용 차량에서 VCU는 일반적으로 5가지 주요 기능을 수행합니다.

1. 차량 상태 관리 - VCU는 고전압 전원 켜기 및 사전 충전, 운전, 충전 및 고장 차단의 순서를 관리합니다. 이는 전원을 켠 직후 고전압 시스템을 직접 연결함으로써 발생하는 불안전한 상황을 방지하는 데 도움이 됩니다.

2. 토크 계산 및 전력 분배 - VCU는 가속기 및 브레이크 페달 신호를 모터 컨트롤러의 목표 토크 명령으로 변환하여 원활하고 예측 가능한 전력 공급을 달성하도록 돕습니다. 까다로운 Baja 오프로드 조건에서는 토크 제한 및 트랙션 제어에 휠 속도 신호를 사용하여 가속 또는 장애물 횡단 중 휠 미끄러짐을 줄일 수도 있습니다.

3. 에너지 관리 - VCU는 배터리 관리 시스템(BMS)과 함께 작동하여 배터리 상태에 따라 사용 가능한 전력을 관리합니다. 배터리 SOC가 낮거나 온도 및 전압이 정의된 한도를 초과하는 경우 VCU는 회생 제동 및 에너지 회수를 조정하면서 보호를 위해 전력을 줄일 수 있습니다.

4. 안전 모니터링 - 전기 Baja 경주에서 VCU는 브레이크 시스템 타당성 장치(BSPD), 고전압 인터록 루프(HVIL), 절연 모니터링 및 비상 정지 회로와 같은 기능을 지속적으로 모니터링합니다. 비정상적인 상황이 감지되면 시스템은 전력을 줄이거나 고전압 시스템의 연결을 끊을 수 있습니다.

5.CAN 통신 및 진단 - VCU는 BMS, 모터 컨트롤러, 계기판, 데이터 수집 시스템 및 원격 측정 시스템 간에 메시지를 교환하는 중앙 통신 허브 역할을 합니다. 또한 경주 후 데이터 분석, 문제 해결 및 차량 보정을 지원하기 위해 오류 코드를 기록합니다.

VCU 애플리케이션용 CAZN 커넥터

M16 및 M12 커넥터는 VCU의 중요한 외부 인터페이스 역할을 합니다. 센서 신호, 통신 데이터, 서비스 또는 프로그래밍 연결은 모두 커넥터를 사용하여 VCU에 들어가고 나옵니다.

커넥터는 VCU의 컴퓨팅 기능을 수행하지 않지만 VCU와 차량의 전기 하위 시스템 간의 물리적 연결을 제공합니다. CAZN 커넥터는 세 가지 주요 방식으로 이 아키텍처를 지원합니다.

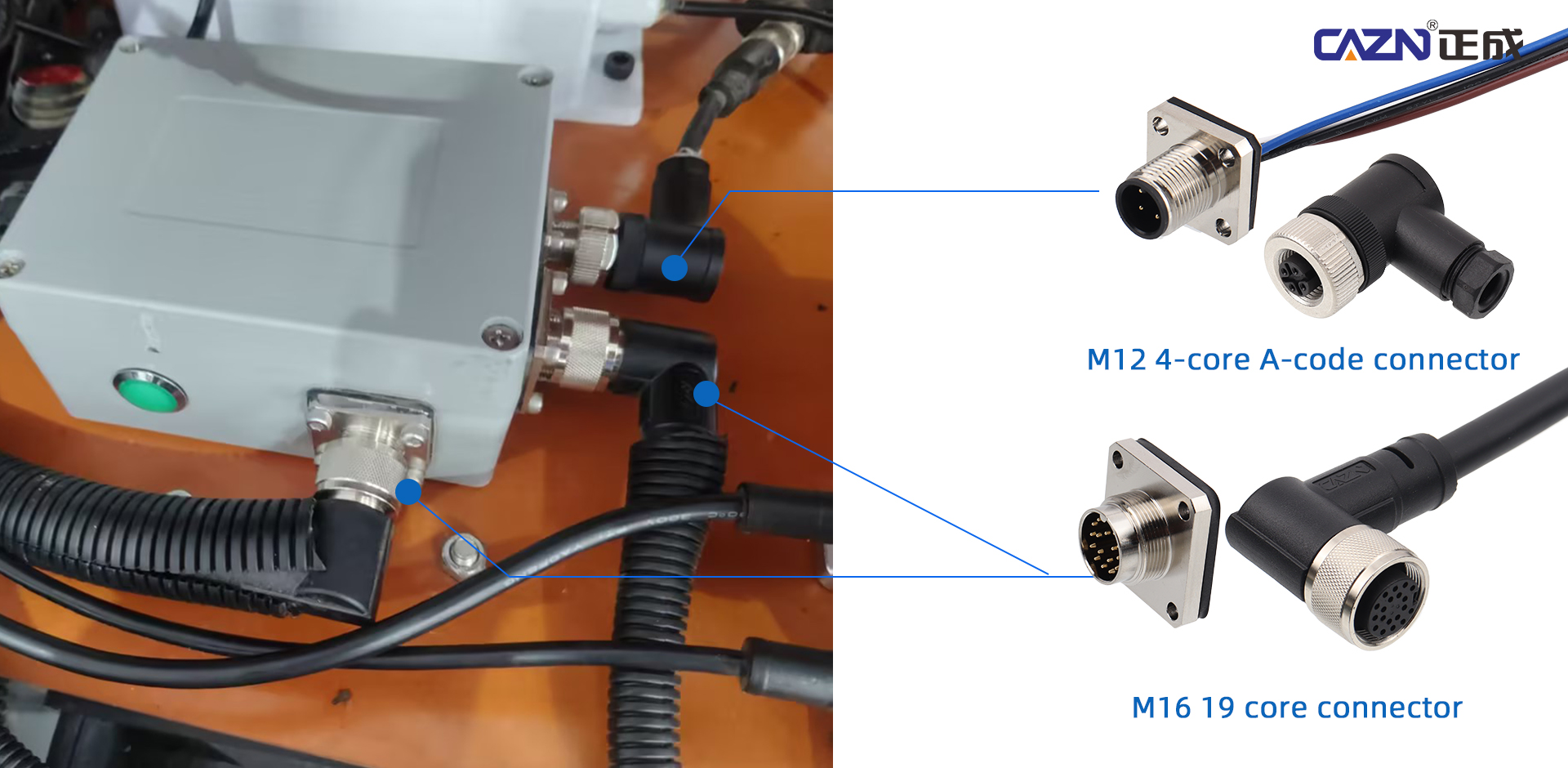

1.M16 16/19핀 고밀도 인터페이스

M16 16/19핀 커넥터는 단일 인터페이스를 통해 여러 신호 회로를 통합하여 차량 전체의 개별 연결 지점 수를 줄입니다. 연결 지점이 적으면 배선 아키텍처가 단순화되고 잠재적인 오류 지점이 줄어듭니다. 이 구성은 VCU, BMS, 모터 컨트롤러 및 기타 시스템 간의 다중 채널 신호 및 통신 연결에 적합합니다.

2.M12 4핀 A 코딩 인터페이스

M12 4핀 A 코드 커넥터는 센서 및 CAN 연결을 위한 표준화된 인터페이스를 제공합니다. 가속 페달, 브레이크, 휠 속도, 온도 및 기타 센서와 함께 사용할 수 있어 실시간 차량 작동 데이터를 VCU로 안정적으로 전송할 수 있습니다.

3. 차폐 및 진동 저항

전기 모터와 고전압 시스템은 심각한 전자기 간섭을 일으킬 수 있으며, 오프로드 경주에서는 전기 부품이 심한 진동과 기계적 충격에 노출됩니다. 차폐 케이블 어셈블리는 신호 무결성을 유지하는 데 도움이 되며 견고한 커넥터 구조는 까다로운 작동 조건에서도 안전한 연결을 유지하는 데 도움이 됩니다.

VCU의 핵심 가치는 '감지, 의사결정, 명령 실행, 보호'라는 폐쇄 루프 제어 프로세스에 있습니다. 이 프로세스의 전제 조건은 다양한 신호와 데이터를 실시간으로 정확하고 지속적으로 전송하는 것입니다.

CAZN M12 및 M16 커넥터는 VCU 애플리케이션의 연결 요구 사항을 충족하고 VCU와 차량 전기 시스템 간의 물리적 인터페이스를 제공하도록 설계되었습니다. 표준화된 M12 4핀 A 코드 인터페이스는 가속기, 브레이크, 휠 속도, 온도 및 기타 센서와 연결되어 VCU 토크 계산 및 제어를 위한 운전자 입력 및 차량 작동 조건에 대한 실시간 정보를 제공합니다.

고밀도 M16 16/19핀 차폐 커넥터는 VCU, BMS, 모터 컨트롤러 및 온보드 원격 측정 시스템 간에 통신 신호를 전달할 수 있습니다. 여러 회로를 고밀도 인터페이스로 통합함으로써 차량의 연결 아키텍처를 단순화하고 제어 명령의 안정적인 전송을 지원합니다.

VCU를 넘어서는 CAZN 커넥터

VCU는 전기 Baja 경주용 차량의 전기 아키텍처의 일부일 뿐입니다. 전체 차량 전기 시스템을 기반으로 하는 CAZN 커넥터 솔루션은 다른 전기 연결 지점에도 적용될 수 있습니다.

이러한 잠재적 응용 분야 중에서 M12 플랫폼 확장과 M16 오버몰드 케이블 어셈블리는 추가 통합을 위한 실질적인 기회를 제공합니다. 레이싱 팀은 이미 CAZN M12 및 M16 제품을 사용했기 때문에 전기 아키텍처, 압착 프로세스 및 테스트 요구 사항이 실질적으로 검증되었습니다. 따라서 추가 차량 애플리케이션을 위해 CAZN M8 센서 커넥터, M12 D/X 코드 커넥터, M23 커넥터, 이더넷 솔루션 및 기타 제품을 고려할 수 있습니다.

WUTEB 전기 Baja 경주용 차량은 완전 전기 파워트레인을 채택합니다. 전기 모터는 전원 출력 장치 역할을 하고, 신에너지 고전압 배터리는 에너지 공급을 제공합니다. 모터 컨트롤러는 주행 실행을 관리하며, 핵심 차량 제어 장치는 자체 개발한 VCU입니다.

VCU는 전진 및 후진 주행, 제동, 기어 선택, CAN 통신, 제어 알고리즘 실행, 안전 회로 보호, 작동 로그 기록 및 고장 진단을 담당합니다. 따라서 차량 전체 제어 시스템의 안정적인 작동을 위해서는 안정적인 전기 연결이 필수적입니다.

Electric Baja Racing에서 검증된 CAZN M 시리즈 커넥터

CAZN은 호환 가능한 케이블 어셈블리와 함께 M 시리즈 수형 및 암형 커넥터를 제공합니다. 이 제품은 컴팩트한 디자인, 안정적인 연결, 물, 진동, 온도 변화 및 오염에 대한 저항성을 갖추고 있습니다.

WUTEB 전기 Baja 경주용 차량의 자체 개발된 VCU 어셈블리에서 CAZN M 시리즈 커넥터는 VCU와 다양한 전기 부품 간의 핵심 인터페이스 역할을 합니다. 차량의 저전압 배선 하니스는 CAZN 커넥터를 통해 VCU 어셈블리에 통합되어 안정적인 전기 신호 및 전력 전송을 유지하고 차량의 전자 제어 시스템을 위한 견고한 하드웨어 기반을 제공합니다.

CAZN 연결 솔루션은 Baja 오프로드 경주의 까다로운 조건을 견뎌냈으며 실제 적용 중에 커넥터 관련 오류가 관찰되지 않았습니다.

고전압 전원 공급 및 사전 충전부터 구동 ​​전력 출력, 회생 제동, 차량 진단 및 안전 보호에 이르기까지 CAZN 커넥터는 안정적인 VCU 작동에 필요한 물리적 연결 기반을 제공합니다.

우한 공과대학교 전기 Baja 경주용 차량에 대한 실제 검증은 팀이 자체 개발한 VCU 어셈블리와 완전한 CAZN 연결 솔루션의 호환성을 보여줍니다. CAZN은 저전압 배선 하니스를 체계적으로 통합하고 안정적으로 상호 연결할 수 있도록 함으로써 복잡한 전자 제어 환경에서 안정적인 신호 전송을 지원합니다.

신호를 펄스로, 연결을 기반으로 CAZN은 EV VCU 제어 시스템을 위한 신뢰할 수 있는 하드웨어 기반을 구축하고 신에너지 전기 자동차의 안정적이고 지능적이며 효율적인 작동을 지원하는 고품질 자동차 커넥터 솔루션을 제공합니다.
