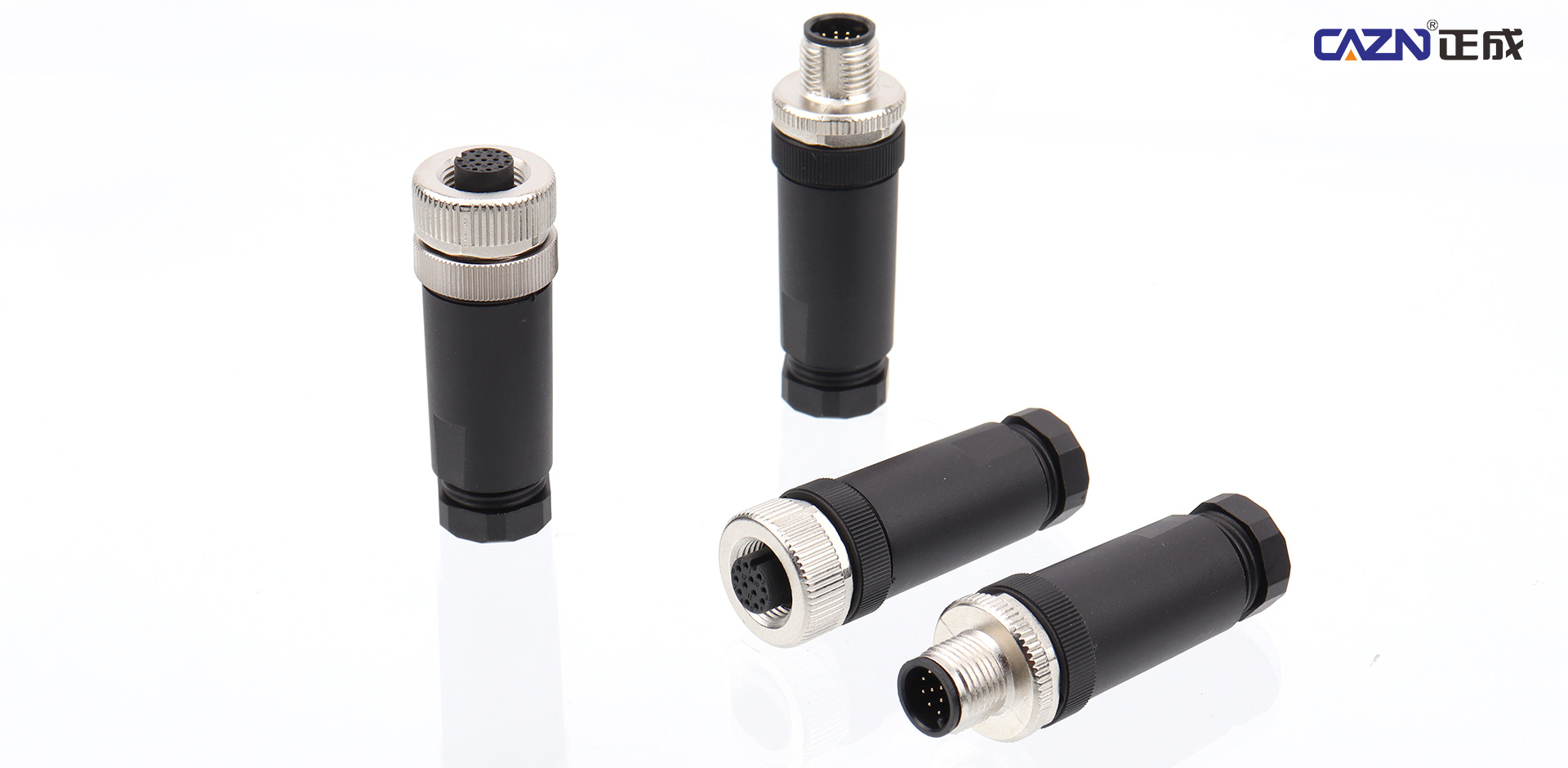

CAZN 맞춤형 M12 현장 조립 커넥터: 모듈식 솔루션

산업 자동화가 계속 발전함에 따라 M12 원형 커넥터는 센서, 액추에이터, 산업용 카메라, 로봇 및 지능형 장비를 위한 표준 연결 솔루션이 되었습니다. IEC 61076-2-101 국제 표준을 기반으로 하는 표준화된 M12 커넥터는 일관된 스레딩, IP67 보호 및 상호 교환성을 제공하여 수십 년 동안 장비 배선 복잡성과 조달 비용을 크게 줄입니다. 그러나 스마트 제조, 신에너지, 스마트 농업 및 머신 비전 분야의 애플리케이션이 계속 발전함에 따라 표준 커넥터 구성은 소형 장비 구조, 열악한 작동 환경 및 혼합 신호 전송의 특정 요구 사항을 점점 더 충족할 수 없게 되었습니다.

표준 구성 요소를 사용하면 연결이 가능합니다. 맞춤형 구성 요소를 사용하면 애플리케이션에 적합합니다. 범용 제품에서 애플리케이션별 비표준 맞춤화로의 진화는 M12 커넥터 업계에서 분명한 추세가 되었습니다. 산업용 연결을 전문으로 하는 국가 수준의 하이테크 기업인 CAZN은 10년 이상의 커넥터 R&D 및 제조 경험을 활용하여 맞춤형 M12 현장 조립 커넥터 솔루션을 제공합니다.

비표준 제품을 위한 완전히 새로운 금형을 개발하는 전통적인 경로를 따르기보다는 CAZN은 표준 M12 인터페이스를 중심으로 구축된 모듈식 조립 아키텍처를 채택합니다. 이 접근 방식은 국제 호환성과 프로젝트별 맞춤화, 성능 균형, 리드 타임 및 비용을 결합하는 동시에 장비 제조업체에 원스톱 ODM 연결 솔루션을 제공합니다.

표준 구성 요소의 한계로 인해 모듈식 맞춤화가 가능해졌습니다.

기존 표준 M12 커넥터에는 핀 수, 코딩, 케이블 출구 방향, 케이블 재질 및 차폐 구조에 대한 사전 정의된 사양이 함께 제공됩니다. 이러한 고정 구성은 최신 장비의 진화하는 요구 사항을 수용하는 데 어려움을 겪을 수 있습니다.

• 소형 로봇 조인트 및 센서 모듈: 표준 직선 커넥터는 제한된 설치 공간에서 주변 구조물을 방해할 수 있습니다.

• 고속 머신 비전 시스템: 기존 M12 D 코드 커넥터는 까다로운 고속 통신 애플리케이션에 필요한 차폐 및 전송 성능을 제공하지 못할 수 있습니다.

• 신에너지 농기계 및 실외 장비: 극한의 온도, 오일 및 자외선 노출에 대한 저항성을 갖춘 특수 케이블이 필요할 수 있습니다.

• 고도로 통합된 장비: 결합된 전력 및 신호 전송 또는 다양한 기능에 대한 맞춤형 핀 할당은 표준 핀 구성에서 지원되지 않을 수 있습니다.

• 의료 및 식품 가공 장비: 재킷 재료와 화학적 세척 및 소독에 대한 내성에 특별한 요구 사항이 적용될 수 있습니다.

기존의 완전 맞춤형 솔루션에는 완전히 새로운 금형이 필요한 경우가 많으므로 상당한 툴링 투자와 개발 주기가 수개월에 걸쳐 연장될 수 있습니다. 이로 인해 프로젝트 비용과 설계 반복과 관련된 위험이 모두 증가합니다.

CAZN의 M12 현장 조립 커넥터는 모듈식 설계 접근 방식을 통해 이러한 문제를 해결합니다. 외부 M12 스레드 및 장착 치수는 표준 인터페이스와 일치하며 내부 접점, 차폐 부품, 케이블 클램프, 밀봉 구조 및 케이블은 애플리케이션 요구 사항에 따라 선택하고 맞춤화할 수 있습니다. 완전히 새로운 금형 세트가 필요하지 않음으로써 CAZN은 구성 가능한 내부 설계와 결합된 표준화된 인터페이스를 통해 표준 구성 요소와 완전 맞춤형 제품 간의 격차를 해소합니다.

CAZN M12 현장 조립 커넥터: 다양한 차원에 걸친 사용자 정의

CAZN M12 현장 조립 커넥터는 광범위한 사용자 정의 옵션을 지원하여 장비 제조업체가 전기 및 기계 구성을 특정 작동 환경에 맞게 조정할 수 있도록 돕습니다.

맞춤형 전기 구성

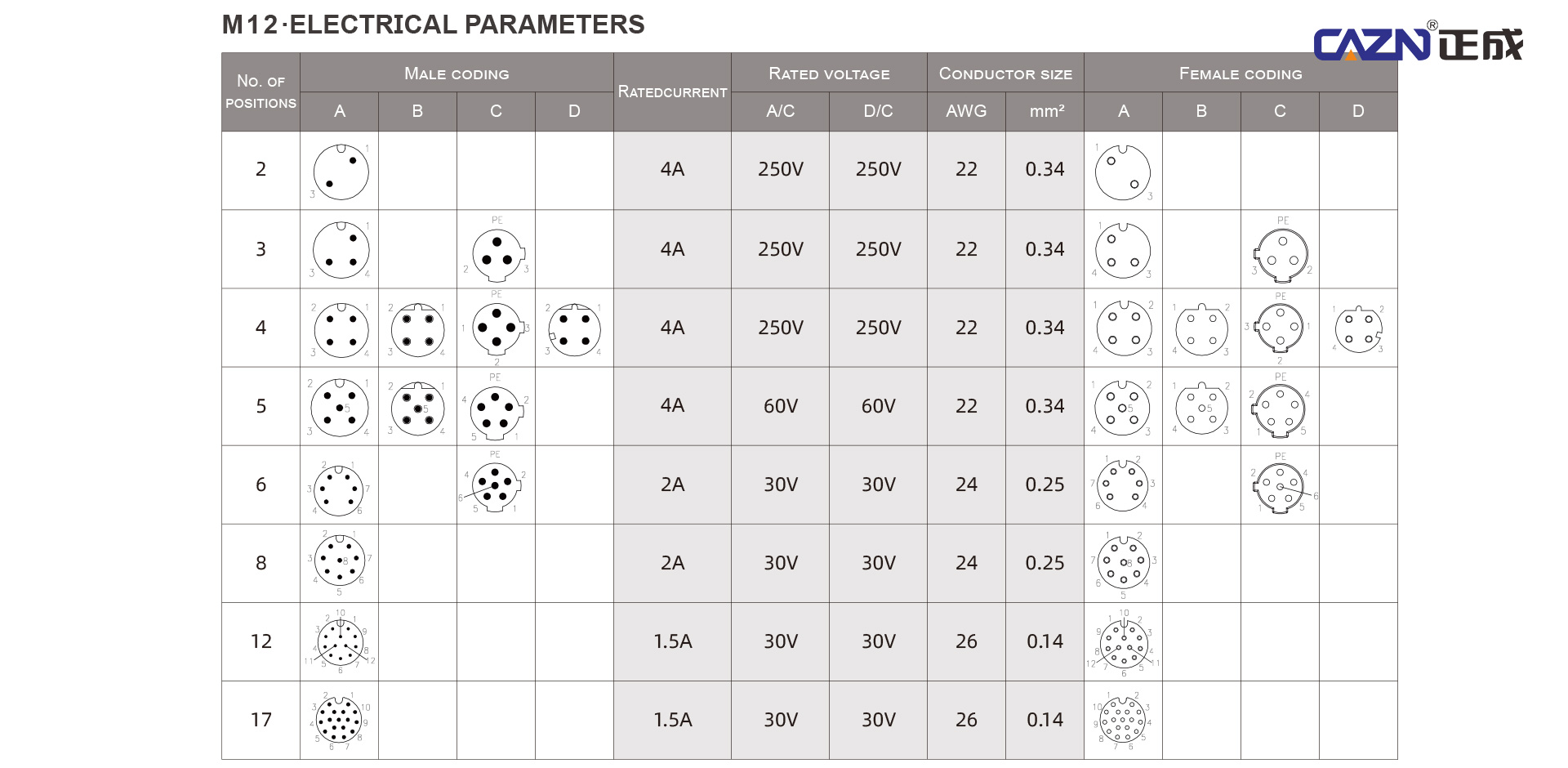

사용 가능한 코딩 옵션에는 A, B, C, D, X, K 및 L 코딩이 포함되며 핀 구성 범위는 2~17핀입니다. 선택한 설계에 따라 솔루션은 신호 전송, 전원 공급, 산업용 이더넷 및 통합 연결 요구 사항을 지원할 수 있습니다.

접점 구성, 접점 사양, 임피던스 매칭 및 360도 차폐 구조를 애플리케이션에 맞게 맞춤화할 수 있습니다. 고속 머신 비전 시스템의 경우 지정된 커넥터, 케이블 및 전송 요구 사항에 따라 10기가비트 이더넷 통신을 지원하도록 맞춤형 X 코드 M12 이더넷 솔루션을 개발할 수 있습니다.

맞춤형 기계 구조

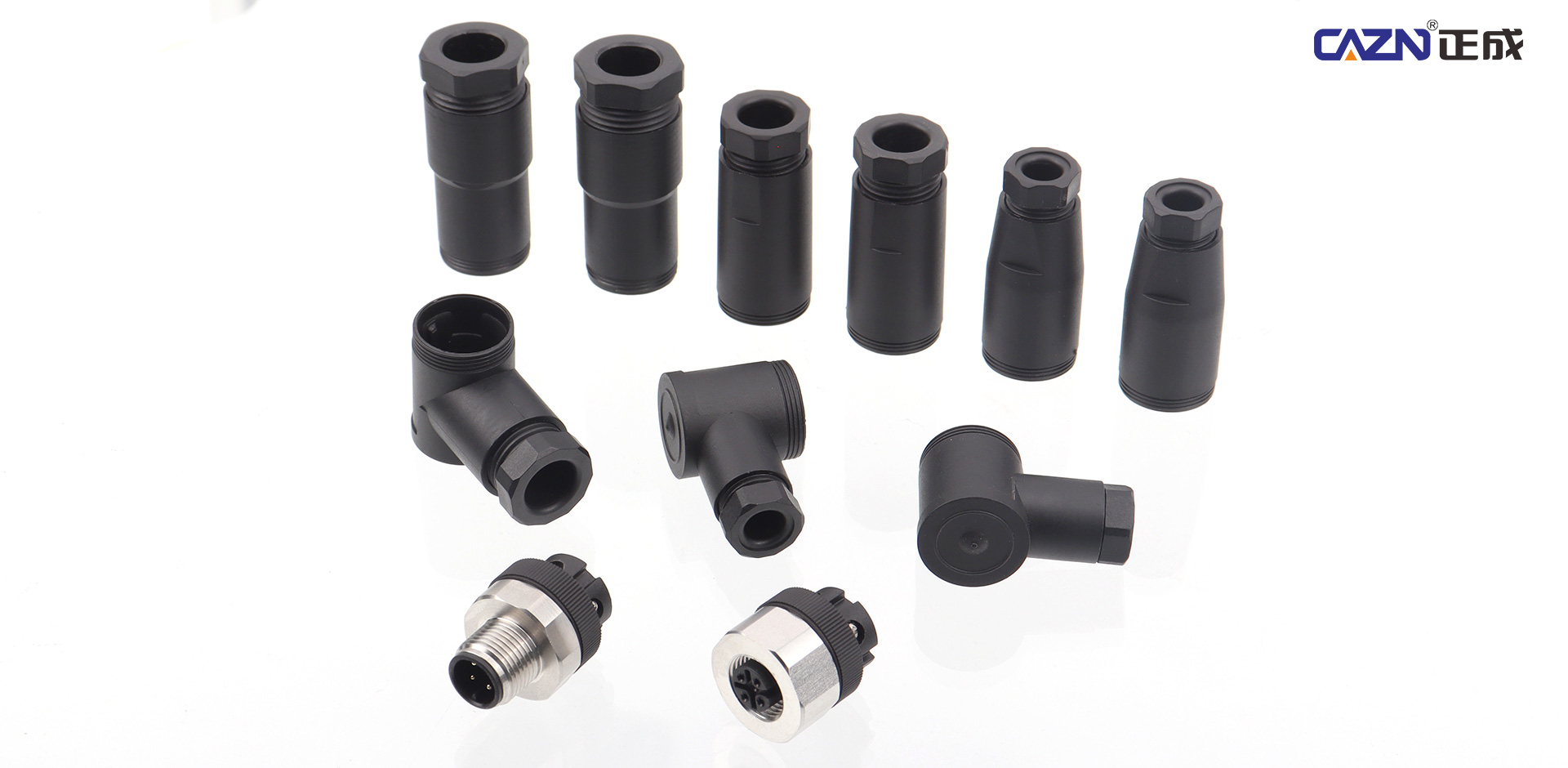

CAZN은 전면 장착 및 후면 장착 패널 리셉터클과 함께 직선 및 90도 각도 구성을 제공합니다. 잠금 메커니즘, 키 기능, 스트레인 릴리프 클램프 및 다단계 밀봉 구조는 설치 제약 조건 및 작동 조건에 맞게 조정할 수 있습니다.

이러한 옵션은 빈번한 결합 주기, 기계적 진동, 제한된 설치 공간 또는 까다로운 환경 노출과 관련된 응용 분야에 특히 유용합니다. 예를 들어 소형 로봇 조인트의 경우 각진 커넥터는 간섭을 줄이고 케이블 라우팅을 단순화하는 데 도움이 될 수 있습니다. 최종 구성은 장비의 기계적 범위 및 설치 요구 사항에 대해 검증되어야 합니다.

맞춤형 케이블 재료 및 어셈블리

사용 가능한 케이블 옵션에는 PVC, PUR, TPU, 저연 할로겐 프리 소재, 내유성 케이블, 고온 또는 저온 환경용으로 설계된 특수 케이블이 포함됩니다. 케이블 길이를 맞춤화할 수 있으며, 반복적인 움직임과 굽힘이 관련된 응용 분야에 맞게 유연성이 뛰어난 드래그 체인 케이블 솔루션을 지정할 수 있습니다.

AGV 및 모바일 로봇의 경우 케이블 유연성, 최소 굴곡 반경, 비틀림 요구 사항 및 예상 이동 주기를 함께 평가해야 합니다. 겉감만 보고 케이블을 선택하는 것은 불충분합니다. 전체 케이블 구성은 애플리케이션의 기계적 및 환경적 조건과 일치해야 합니다.

CAZN은 또한 장비 통합을 단순화하고 추가 현장 배선 작업의 필요성을 줄이는 데 도움이 되는 맞춤형 케이블 어셈블리를 제공합니다.

지정된 제품 구성에 따라 CAZN의 커넥터 포트폴리오는 IP67, IP68 및 IP69K 보호 옵션을 지원하며 CE, RoHS 및 UL 인증을 받은 제품을 포함합니다. 적용 가능한 보호 등급 및 인증은 제품마다 다를 수 있으므로 정확한 모델 및 조립 구성에 대해 확인해야 합니다.

다양한 산업 분야를 위한 맞춤형 M12 솔루션

CAZN의 맞춤형 M12 현장 조립 커넥터는 산업용 로봇 공학, 자동 유도 차량(AGV), 머신 비전 검사 장비, 신에너지 저장 시스템, 스마트 농업 수확 로봇, 건설 기계, 지능형 물류 및 의료 테스트 장비를 포함한 광범위한 산업 응용 분야용으로 설계되었습니다.

스마트 농업에서 커넥터는 진동, 진흙, 물, 온도 변화 및 실외 기상 조건에 노출될 수 있습니다. 적절한 밀봉과 내후성 케이블을 갖춘 맞춤형 M12 어셈블리는 현장 센서와 액추에이터 간의 안정적인 연결을 유지하는 데 도움이 될 수 있습니다. 장기적인 성능을 보장하려면 재료 선택과 환경 검증이 여전히 필수적입니다.

산업용 머신 비전에서는 고속 데이터 전송으로 인해 커넥터 코딩, 케이블 성능, 차폐 연속성 및 임피던스 제어에 대한 요구가 더 커졌습니다. 적절하게 지정된 X-coded M12 솔루션은 전자기 간섭을 관리하는 동시에 고속 이더넷 연결을 지원할 수 있습니다. 실제 전송 성능은 커넥터, 케이블, 결합 인터페이스 및 설치 환경을 포함한 전체 채널에 따라 달라집니다.

소형 로봇 조인트의 경우 각진 커넥터와 맞춤형 케이블 출구가 공간 간섭을 해결하고 라우팅 효율성을 향상시키는 데 도움이 될 수 있습니다. 자동화된 물류 시스템에서는 반복적인 움직임과 모바일 장비의 설치 제약을 고려하여 유연한 케이블 어셈블리를 설계할 수 있습니다.

초기 솔루션 평가 및 구조 시뮬레이션부터 샘플 테스트, 대량 생산 및 판매 후 기술 지원에 이르기까지 CAZN의 엔지니어링 팀은 프로젝트 개발 초기에 참여할 수 있습니다. 커넥터 구성을 마무리하기 전에 작동 조건과 장비 요구 사항을 평가함으로써 팀은 프로젝트 후반에 기계적 간섭, 전기적 불일치 및 비용이 많이 드는 설계 변경의 가능성을 줄이는 데 도움을 줍니다.

업계 동향: 표준 제품 판매부터 맞춤형 연결 솔루션 제공까지

산업용 커넥터 산업은 근본적인 변화를 겪고 있습니다. 과거에는 제조업체들이 주로 제품 가용성, 모델 다양성, 단가를 놓고 경쟁하는 경우가 많았습니다. 점점 더 경쟁력은 엔지니어링 지원과 유연한 제조를 통해 응용 분야별 요구 사항에 신속하게 대응하는 능력에 따라 달라집니다.

M12 현장 조립 사용자 정의는 이러한 전환을 나타냅니다. 내부 모듈과 케이블 구성을 다양한 작동 조건에 맞게 조정할 수 있도록 하면서 확립된 M12 표준 에코시스템의 이점을 유지합니다. 장비 개발자는 더 이상 모든 프로젝트에 대해 기존 인터페이스를 재정의하거나 기성 커넥터를 수용하기 위해 장비 설계를 타협할 필요가 없습니다.

모듈식 접근 방식은 전용 도구의 필요성을 줄이고, 설계 반복을 단순화하며, 개발 비용을 제어하는 ​​데 도움이 됩니다. 실제 비용 절감 및 리드 타임 이점은 맞춤화 범위, 구성 요소 가용성, 검증 요구 사항 및 생산량에 따라 달라집니다.

전문적 전문성과 제품 품질에 대한 헌신을 바탕으로 CAZN은 제조 시설, R&D 리소스, 확립된 ISO 기반 품질 관리 시스템을 통해 맞춤형 산업 연결 기능을 지속적으로 강화하고 있습니다. 이러한 기능은 신뢰할 수 있는 연결 솔루션과 기존 공급 장치에 대한 대안을 모색하는 장비 제조업체를 지원합니다.

CAZN으로 맞춤형 M12 커넥터 솔루션 구축

표준 M12 커넥터가 장비의 요구 사항을 충족할 수 없는 경우 부적합한 기성 제품과 시간과 비용이 많이 드는 완전 맞춤형 설계 중에서 선택할 필요가 없습니다.

CAZN 맞춤형 M12 현장 조립 커넥터는 표준화된 인터페이스와 모듈식 맞춤화를 결합하여 애플리케이션별 요구 사항을 수용하는 동시에 상호 교환성을 유지하는 데 도움이 됩니다. 귀하의 프로젝트에 특수 핀 구성, 각진 커넥터, 특수 케이블 재료, 향상된 차폐 및 밀봉, 맞춤형 케이블 어셈블리가 필요한 경우 CAZN은 귀하와 협력하여 적합한 산업용 연결 솔루션을 개발할 수 있습니다.

응용 분야에 대해 논의하고 장비의 전기, 기계 및 환경 요구 사항을 충족하는 커넥터 구성을 식별하려면 도면, 샘플 또는 작동 매개변수와 함께 CAZN 기술 팀에 문의하세요.
