커넥터: 스마트 가전 연결의 하드웨어 기반

오븐이 시작되면 레인지후드가 자동으로 켜집니다. 주변 온도와 습도가 변하면 그에 따라 온수기가 온도를 조절합니다. 집을 떠날 때 단 한 번의 명령으로 연결된 모든 기기가 순차적으로 대기 보호 모드로 들어갈 수 있습니다. 이러한 원활한 스마트 홈 시나리오는 전적으로 지능형 홈 제어 시스템에 의해 구동되는 것처럼 보일 수 있지만 그 뒤에는 종종 간과되지만 필수적인 구성 요소인 커넥터가 있습니다.

스마트 가전 시스템 전반에 걸쳐 전원 공급 및 신호 전송을 위한 물리적 인터페이스인 커넥터는 전자 제어 장치, 센서 및 통신 모듈 간에 안정적인 링크를 설정합니다. 이를 통해 다양한 제품 범주의 어플라이언스가 하드웨어 수준의 연결과 조정된 작동을 달성할 수 있습니다.

성숙한 스마트 홈 생태계는 계층화된 아키텍처에 의존합니다. 하드웨어 수준에서 커넥터는 물리적 상호 연결 기반을 구축합니다. 중간 계층은 다중 프로토콜 통신과 데이터 전송을 처리하는 반면, 상위 계층은 지능형 홈 운영 체제를 사용하여 의사 결정을 내리고 시나리오를 조정합니다. 개별 가전제품부터 집 전체에 연결된 장치의 통합 네트워크에 이르기까지 커넥터는 모든 단계에서 필수적입니다.

커넥터: 내부 스마트 기기 연결의 기초

개별 스마트 기기 내부에는 UART 터미널 커넥터와 FPC 보드 커넥터가 메인 제어 보드를 IoT 모듈, 센서 및 모터 구동 장치와 연결합니다. Wi-Fi, ZigBee, UMesh 등의 무선 통신 모듈을 기기의 메인 컨트롤러에 연결하여 온도 판독값, 작동 상태 및 기타 데이터를 수집하고 교환할 수 있습니다.

이러한 하드웨어 통합은 냉장고, 세탁기 및 콤비 스팀 오븐의 연결 기능을 위한 기반을 제공합니다. IPEX RF 동축 커넥터는 무선 모듈과 안테나 사이에 안정적인 무선 주파수 연결을 제공하여 스마트 홈 네트워크 전체에서 안정적인 무선 통신을 유지하는 데 도움이 됩니다.

이미지 1: 스마트 가전 연결

까다로운 주방 및 욕실 환경을 위한 방수 커넥터

주방 및 욕실 환경에서는 커넥터가 습기, 결로, 기름기 및 온도 변동에 노출됩니다. 이러한 조건에서 작동하는 외부 센서 노드의 경우 M8 및 M12 IP67 등급 원형 커넥터가 실용적인 연결 솔루션을 제공합니다.

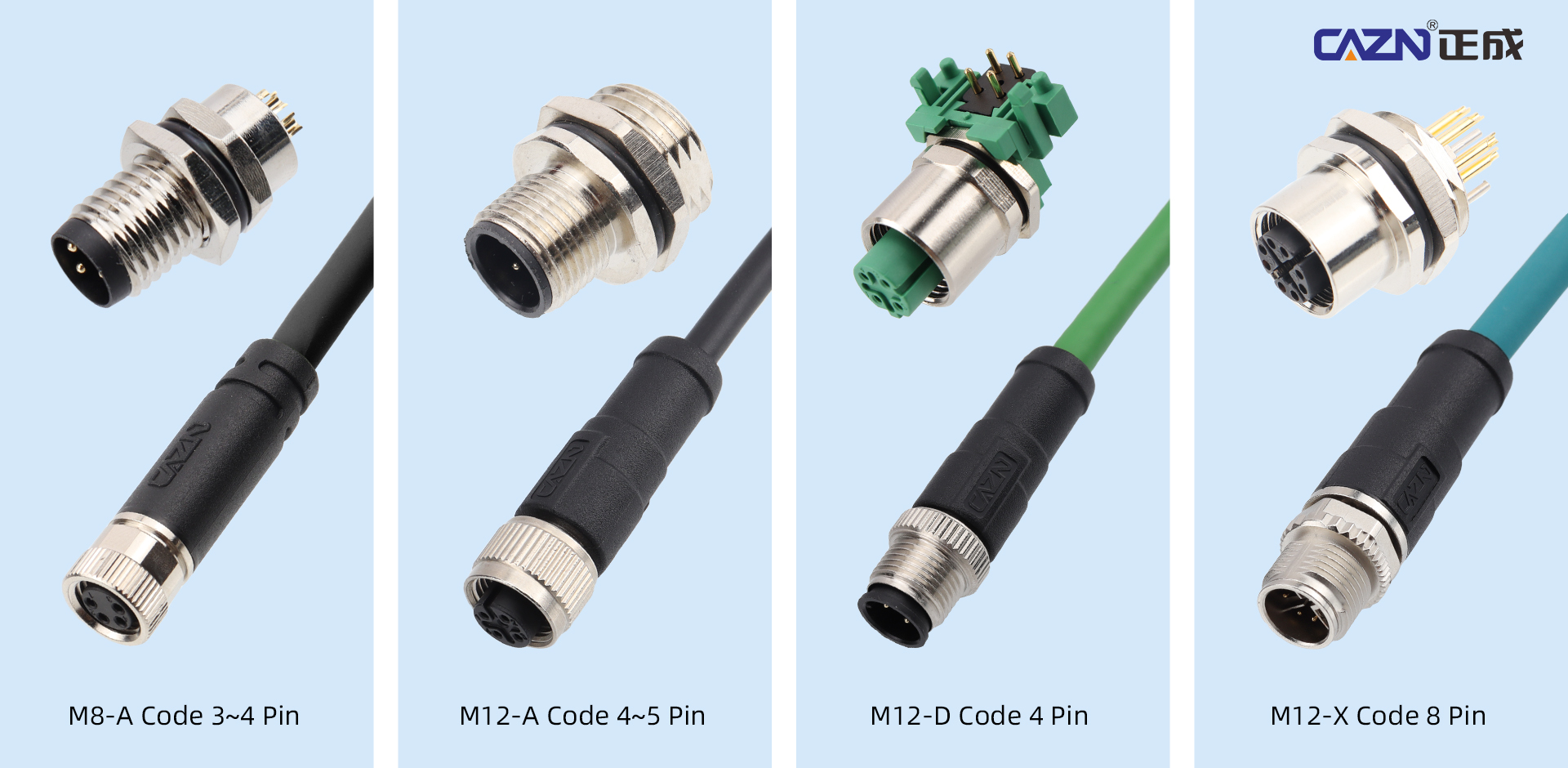

A 코딩된 M8/M12 커넥터는 온도, 습도 및 인체 감지 센서의 전원 공급 및 신호 획득에 적합합니다. D 코드 M12 커넥터는 100Mbps 이더넷 통신을 지원하고, 8핀 X 코드 M12 커넥터는 고속 데이터 전송을 위해 기가비트 이더넷을 지원합니다. 이러한 구성은 특히 여러 개의 상호 연결된 장치가 있는 상업용 스마트 주방과 관련이 있습니다.

중앙 제어 게이트웨이 및 상업용 주방 기기 통신 버스의 경우 차폐형 RJ45 커넥터 및 RS485 터미널 커넥터가 안정적인 유선 연결을 제공합니다. 적절한 차폐 및 배선 설계는 시동 및 작동 중에 압축기, 모터 및 기타 장비에서 발생하는 전자기 간섭을 줄여 통신 신뢰성을 향상시키고 신호 오류 또는 의도하지 않은 제어 명령의 위험을 줄이는 데 도움이 됩니다.

지능형 홈 제어 시스템에 하드웨어 연결

물리적 연결 계층 위에서 UHomeOS 지능형 홈 제어 시스템은 중앙 조정 플랫폼 역할을 합니다. PLC-Mesh, ZigBee 3.0 및 이더넷을 포함한 여러 통신 프로토콜을 지원하므로 다양한 커넥터 유형을 통해 전달되는 신호를 통합 스마트 홈 연결 표준에 통합할 수 있습니다.

이 아키텍처를 통해 다양한 제품 범주의 기기가 해당 작업을 통신하고 조정할 수 있습니다. 외부 인터넷 연결이 중단되더라도 로컬 게이트웨이는 설정된 물리적 통신 링크를 통해 사전 정의된 자동화 시나리오를 계속 실행할 수 있어 필수 스마트 홈 기능을 유지하는 데 도움이 됩니다.

이 아키텍처의 신뢰성은 소프트웨어 호환성뿐만 아니라 기본 하드웨어 연결의 안정성에도 좌우됩니다. 적절한 커넥터를 선택하면 전원, 제어 신호 및 통신 데이터가 장치 간에 일관되게 전송되도록 할 수 있습니다.

스마트 홈 어플라이언스에 대한 커넥터 신뢰성 요구 사항

스마트 가전제품은 높은 온도, 열 순환, 지속적인 진동, 습도 및 그리스 오염과 관련된 환경에서 작동합니다. 이러한 조건에서는 커넥터 재질, 접점 성능, 기계 설계 및 전자기 호환성에 대한 까다로운 요구 사항이 적용됩니다.

기기별 애플리케이션의 경우 CAZN은 실제 작동 환경과 전기 요구 사항을 고려한 커넥터 선택 솔루션을 제공합니다. 주요 고려 사항에는  열 순환 후 변화가 최소화된 안정적인 접촉 저항, UL94 V-0 난연성 소재, 해당 RoHS 및 REACH 환경 요구 사항 준수가 포함됩니다.

또한 잠금 원형 커넥터는 장기간 작동 중에 느슨해짐을 방지하기 위해 안정적인 결합 유지 및 삽입-추출 내구성을 제공해야 합니다. 모터 및 압축기 근처 애플리케이션의 경우 차폐 커넥터 구조는 전자기 간섭(EMI)을 억제하여 통신 오류 및 예상치 못한 기기 동작의 위험을 줄이는 데 도움이 될 수 있습니다.

가전제품이 더 얇아지고 집적도가 높아짐에 따라 컴팩트한 커넥터 디자인도 똑같이 중요해졌습니다. 공간 효율적인 인터페이스는 안정적인 전기 연결과 편리한 조립을 유지하면서 제어 보드 레이아웃을 최적화하는 데 도움이 됩니다.

스마트 기기 애플리케이션 전반에 걸친 포괄적인 연결 솔루션

통합형 스마트 주방 및 지능형 욕실부터 상업용 주방 기기 네트워크 및 스마트 농업 장비에 이르기까지 커넥터 솔루션은 광범위한 연결 요구 사항을 지원합니다. 여기에는 내부 전자 제어 연결, 유선 센서 네트워크 및 고속 게이트웨이 통신이 포함됩니다.

다양한 애플리케이션 시나리오에는 다양한 커넥터 구성이 필요합니다. 내부 제어 보드는 소형 FPC 및 UART 인터페이스를 우선시할 수 있지만 노출된 센서에는 방수 M8/M12 연결이 필요합니다. 고속 통신 네트워크는 필요한 전송 속도와 설치 환경에 따라 X 코드 M12 또는 차폐형 RJ45 인터페이스를 사용할 수 있습니다.

잘 설계된 커넥터 시스템은 이러한 다양한 인터페이스를 안정적인 하드웨어 아키텍처로 통합합니다. 그 결과, 어플라이언스 간 통신이 더욱 일관되고, 자동화 시나리오가 더욱 신뢰할 수 있으며, 연결된 환경 전반에 걸쳐 통합이 향상됩니다.

스마트 가전제품이 계속 발전함에 따라 하드웨어 연결 요구 사항이 점점 더 까다로워질 것입니다. CAZN은 환경 보호, 전자기 호환성 및 소형화 설계에 지속적인 관심을 갖고 스마트 기기 애플리케이션을 위한 커넥터 기술을 발전시키는 데 전념하고 있습니다. CAZN은 가전제품 제조업체와 긴밀히 협력하여 연결된 생활의 하드웨어 기반을 강화하고 차세대 지능형 홈 생태계를 지원하는 것을 목표로 합니다.

커넥터 선택 가이드 | CAZN의 스마트 가전 애플리케이션

적용 가능한 애플리케이션: 스마트 가전제품, 주방 및 욕실 센서, 집 전체 게이트웨이, 상업용 주방 기기 네트워크.

스마트 가전제품의 주요 커넥터 선택 요구 사항

환경 보호: 주방과 욕실에 노출된 센서의 경우 습기, 결로 및 기름 노출을 처리하기 위해 IP67 보호 기능을 갖춘 M8/M12 커넥터 잠금을 우선시합니다.

EMC 성능: 모터 및 압축기 근처에 설치된 커넥터는 장비 시동 및 작동 중 전자기 간섭을 줄이기 위해 적절한 차폐 구조를 통합해야 합니다.

기계적 내구성: 1,000사이클 이상의 삽입-추출 내구성을 지정합니다. 열 사이클링 후 접촉 저항 변화는 합의된 테스트 조건에 따라 10mΩ 이내로 제어되어야 합니다.

재료 준수: 필요한 경우 UL94 V-0 난연성 재료를 선택하고 해당 RoHS 및 REACH 요구 사항을 준수하는지 확인하여 기기 안전 및 환경 표준을 지원합니다.

설치 유연성: PCB 장착 커넥터 리셉터클은 적합한 SMT 또는 후면 장착 구성을 지원해야 합니다. 사전 조립된 케이블 하네스는 장비 레이아웃 및 설치 제약 조건에 따라 직선 또는 직각 커넥터로 지정할 수 있습니다.

CAZN – 산업 연결 기술 전문가

내부 기기 배선부터 방수 센서 연결 및 고속 통신 인터페이스에 이르기까지 CAZN은 스마트 가전 기기의 진화하는 요구 사항을 지원하는 산업용 연결 제품과 맞춤형 솔루션을 제공합니다. 신뢰할 수 있는 스마트한 생활은 안정적인 하드웨어 연결에서 시작됩니다.
